路由器测试Fail案例分析及验证方案——EMC（CE篇）
来源：广测电磁
更新时间：2024-07-13
阅读：
近年来，很多路由器厂商都会在CE传导这个项目上遭到Fail。针对这一问题，GTG EMC&RF事业部技术团队深入分析了路由器产品在EMC（CE）测试过程中可能会遇到的问题，并做出有效对策。我们根据原始数据500kHz-10MHz频率段超标等问题做出分析，帮助路由器厂商优化产品性能、确保合规。通过本次案例，与路由器厂商共同探讨产品研发设计问题，提升产品市场竞争力。

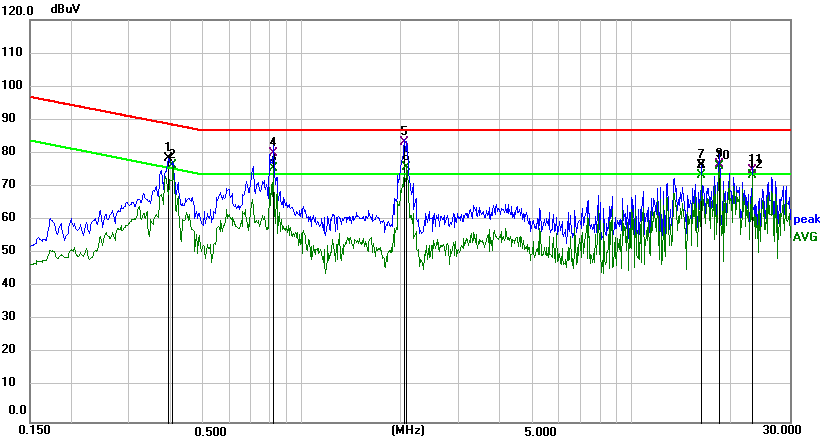

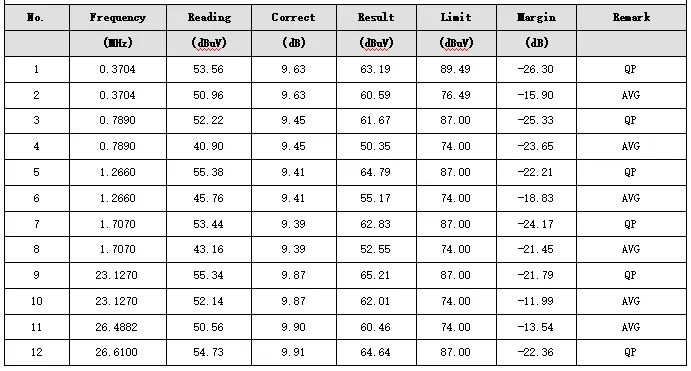

超标数据如下：
原始数据在500kHz-10MHz频率段最高超标2.5dB。
超标原因分析：
GTG EMC&RF事业部技术团队分析干扰源于AC TO DC外置供电适配器和路由器PCB上的DC TO DC电路。
首先，我们针对外置适配器进行了电源端传导验证：
方案1：单独接水泥负载，测试AC端，传导裕量超过3dB；
方案2：使用线性直流源给路由器供电，测试网口传导，数据改善很大。
我们拆开适配器外壳发现AC TO DC PCB LAYOUT中AC输入端L,N引脚距离变压器很近，导致交直流高低压耦合干扰至RJ45网口端可能性很大。
验证方案：
1.找外置适配器厂商重新更换Layout的电源。
2.路由器PCB上的DC TO DC电路VCC IN PUT及OUT PUT和外置二极管正负极都已预留贴片磁珠对地电容的位置，直接将贴片磁珠和贴片电容参数对号入座的增加进去。

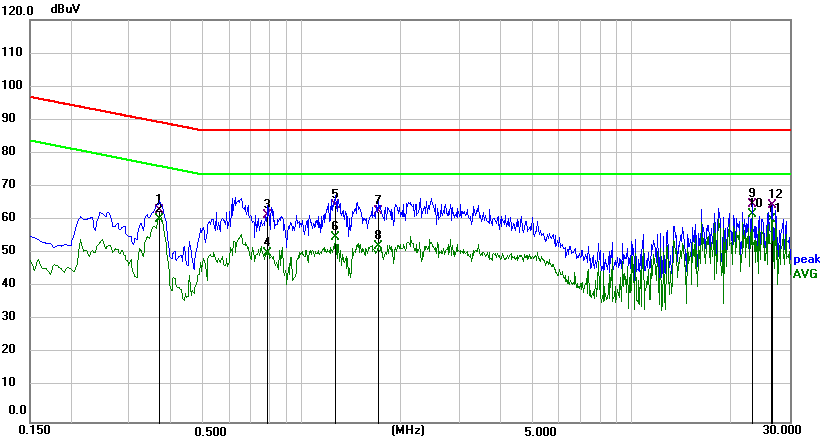

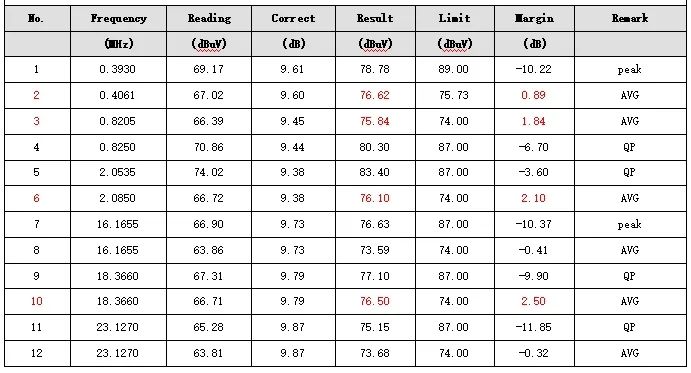

我们可以看到，以上方案复测后之前的超标点已经全部变好，证明此验证方案有效。
温馨提示：各位路由器厂商，在产品设计的时候，为了顺利通过检测，可以选择材质较好的外置适配器，同时在路由器PCB上的DC TO DC电路VCC IN PUT及OUT PUT和外置二极管正负极的位置上将贴片磁珠和贴片电容参数对号入座的增加进去。
