CST电磁工作室—CST2013

文章来源: CST_China    录入: mweda.com

    >> 通用静场低频场仿真软件,适用于DC至100MHz频段,支持四面体和六面体网格

    >> 集成有七个求解器:静电场、静磁场、稳恒电流、低频频域准静电场、低频频域准静磁场、低频频域 全波、低频时域准静磁场

    >> 专用2D rφ和rz静磁求解器

    >> 各类求解器间可在同一界面下任意切换

    >> 与CST设计工作室™协同,支持结构尺寸的全参数化,与CST微波工作室®无缝协同完成高低频电磁协同

    >>  与CST粒子工作室®无缝协同完成电子枪电位、聚焦磁场、收集极温升仿真

    >> 支持各向同性、各向异性、非线性铁磁材料和导体,内置材料库、自定义材料

    >> 时域有限元,支持任意激励 信号,自定义信号波形,支持自适应频域有限元网格

    >> 给出空间电场、磁场分布

    >> 电气结构等效分布参数提取,RLCG分布电容和电感矩阵

    >> 支持电、磁、吸收、平行、垂直等各类边界条件 

    >> 内嵌优化器和参数扫描器

    >> 支持多种激励源:电荷、电 位、永磁体、均匀磁化场分 布、电流和电压源端口、线 圈线包、稳恒电流分布

    >> 非线性铁磁及导电材料低频 时域全波仿真下的高级自适应时间步长

    >> 基于物体的电磁力和力矩计算,基于物体或区域的电磁能及功耗计算,作为热源 

    >> 支持多路多核、分布式并行计算 支持多端口不同信号同时激励,得出合成信号响应

    静电场求解器

    高功率电力变 压器中的高压护套、 避雷器、高压绝缘 等均能够使用静电 场求解器进行分析。

    低频时域准静磁求解器

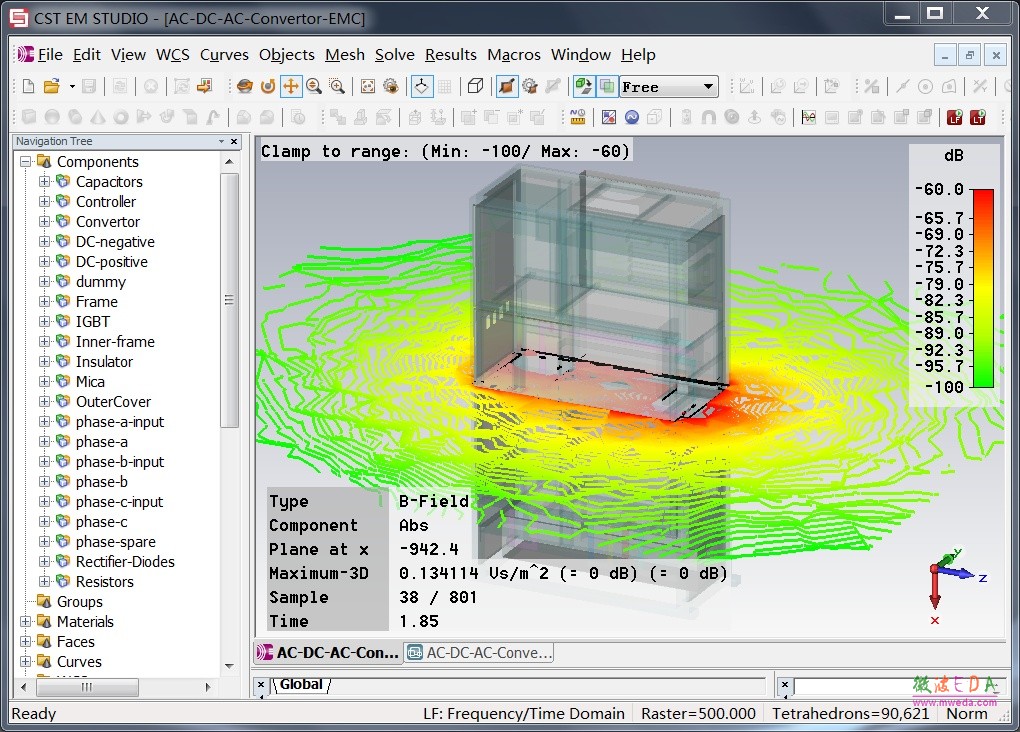

    大功率AC50Hz-AC400Hz变流器电磁辐射场强分析采用CST电磁工作室的时域准静磁求解电磁工作室器为最佳。IGBT的强非线性带来很高的电流噪声。完整变流器(左下图)中含有AC-DC-AC三组母排(中)在其附近及整个机柜内激起很强的瞬态电场和磁场(右下图,某个时刻的|B|场)。

    静磁场求解器

    拥有基于六面体的有限积分和基于四 面体的有限元两种静磁场算法。可以根据结构和精度要求选择相应的子求解器。

   磁屏蔽在光学准直装置中是相当重要 的。通常要求在地磁的磁化干扰下,屏蔽盒内的磁感应强度小于1毫高斯。双层屏 蔽盒(右下)比单层屏蔽盒(右上)的磁 屏蔽效能明显优越,各图的右边示出在同一切平面上|B|值。
