CST设计工作室—CST2013

文章来源: CST_China    录入: mweda.com

    >> CST电路原理图路仿真器,基于广义S参量矩阵,完成网络模块间的信号分析

    >> 与CST印制板工作室、CST电缆工作室、CST 微波工作室®和CST电磁工作室无缝协同,完成对印制板、电缆线束和三维无源高低频结构等效参量模块的系统级仿真

    >> 内嵌CST自有的小信号和大信号仿真库,支持可扩展的用户自定义,管芯级SPICE模型库,各类平面、波导和解析传、输线库,丰富的无源和有源元器件库

    >> 支持TOUCHSTONE、IBIS 和SPICE等通用模块

    >> 支持CST PCBS、CST CS 和CST MWS广义S参量模块以及Sonnet和Mician等专业电磁仿真模块

    >> 支持SI、眼图、TDR分析具有反向去除已有元器件效应的去嵌功能

    >> 直观丰富的电原理图编辑器

    >> 支持各类仿真任务:S参量、直流工作点分析、瞬态分析及稳态分析、谐波平衡分析、混频器和放大器仿真 

    >> 支持电路分级嵌套分析综合,系统组合仿真SAM总控平台

    >> 支持全局和局部变量库用于实现全局优化

    >> 能够计及端口处的高阶模式,支持S参量快速插值,支持任意器件或模块处的电压和电流探针

    >> 内嵌优化器和参数扫描器,支持场模式差动端口仿真

    >> 与CST微波工作室一起实现 纯瞬态场路同步协同仿真

    >> 主要应用:微波电路功能设计、电路与三维结构整体分析、大型微波系统组合仿真



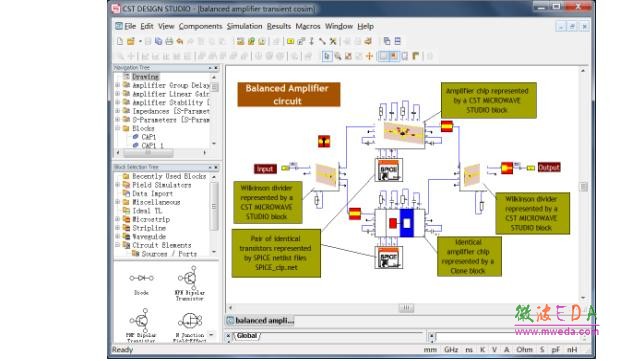

    CST DS与CST MWS的经典场路协同仿真

    系统级电气性能仿真越来越受到系统设计工程师的重视。分部件可能均满足各自的指标, 但当它们联调时可能不能正常工作。这就需要产品在设计阶段进行系统级仿真。当产品中涉及 到射频有源无源部件时,这样的系统级仿真更为必要。

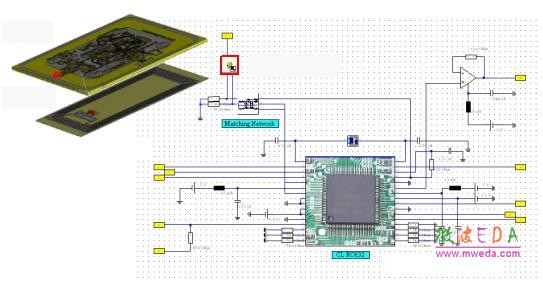

    CST设计工作室与CST微波工作室协同可以完成高频电路和高频三维无源结构的经典场路 协同仿真。这里场已经被表为全S参量矩阵,作为一个路模块体现在CST设计工作室的路仿真 器中。以下是工作于13.56MHz的RFID读卡器电路与RFID卡间无线链路的系统级仿真。

    CST DS与CST MWS的纯瞬态场路同步协同仿真

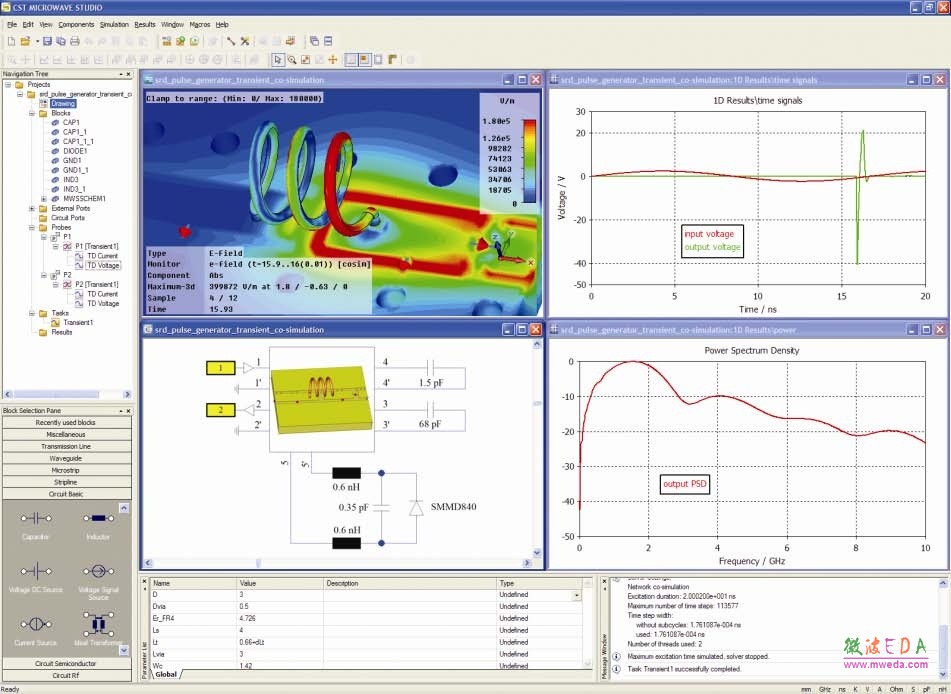

    对于非线性相当强(如高功率脉冲发生器)和场耦合相当强(如金属腔体对微波放大器增益的影响)的场合,必须采用更加物理的纯瞬态场与路同步进行的协同仿真。整个仿真流程从CST设计工作室的路仿真开始,当电压电流从CST设计工作室流入CST微波工作室所仿真的三维无源结构中时即刻转化为电场与磁场,此时进行场仿真。所有的有源和无源器件均呈现其现CST DS与CST MWS的纯瞬态场路同步协同仿真 实物理时空的状态。这就是它 区别于经典场路协同仿真的实 质。经典场路协同仿真实际上 是在频域下进行的。右图所示亚纳秒脉冲发生 器的纯瞬态场路同步协同仿真:60MHz的连续波通过PCB上一个三维线圈与非线性阶越恢复 二极管(SRD)组成的脉压电路,在输出端得到一个脉宽仅为0.2ns振幅远高于输入的短脉冲。这里同时计及了线圈辐射 场对二极管输入阻抗的直接影响和三维辐射场。
