CST微波工作室—CST2013

文章来源: CST_China    录入: mweda.com

    >> CST微波工作室是CST软件的旗舰产品,通用中高频无源器件仿真,适用于全电磁频段,Hz-GHz、THz直至光波段

    >> 集成有九种时域频域全波 算法和二种高频算法:时域有限积分、时域传输线矩阵、频域有限积分、频 域有限元、模式降阶、矩量法、多层快速多极子、本征模、多层平面矩量法、物理光学、弹跳射线法

    >> 导入CST印制板工作室™ PCB近场源进行辐射仿真

    >> 与Cadence紧密协同完成 SiP及封装SI全波分析 

    >> 支持任意时域激励信号,支持PBA六面体网格、四面体网格和表面三角网格,拥有稳定非结构多级子网 ,高阶曲面元有限元网格,直至三阶及混合阶有限元

    >> 支持N阶色散材料插值,支持多路多核、GPU加速、分布式、MPI集群并行计算

    >> 适用于各类天线/RCS、SI、PI/SSN、EMI/EMS、TDR、眼图、SAR/HAC/TRP/TIS/ DG、LTCC、PBG等仿真 

    >> 支持电边界、磁边界、吸收边界、周期边界以及UnitCell和Floquet等各类边界条件

    >> 边界多种激励源:离散端口、波导端口、平面波、近场远场源激励、高斯波束激励等

    >> 边界支持多端口、多模式的单独、分别及同时激励

    >> 支持瞬态辐射散射分析,如瞬态RCS和瞬态方向图,通过FCC认可的SAR计算 

    >> 支持时域宽带相移设置、内嵌优化器和参数扫描器

    >> 与CST设计工作室™实现纯瞬态场路同步协同仿真

    >> 支持TL和MOR SPICE提取

    >> 支持快速时域及频域灵敏度及公差分析 

    >> 内置材料库,自定义材料

    天线/天线阵/RCS

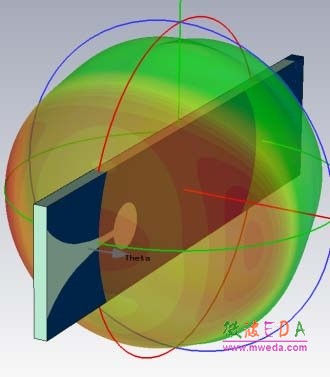

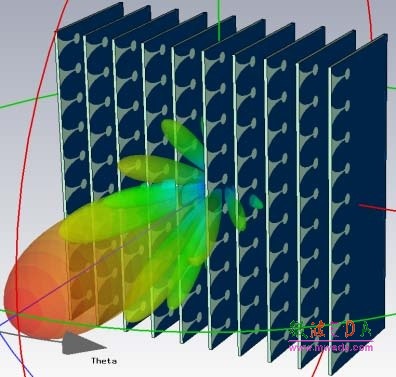

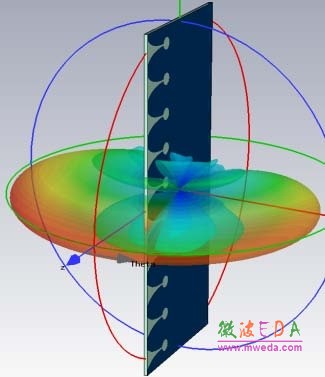

    超宽带天线及天线阵,CST微波工作室一次时域仿真即可得出0-18GHz整个带宽上的驻波、 增益、交叉极化等频响特性。图中示出单个Vivaldi、1x10、10x10和50x50个阵元的方向图。

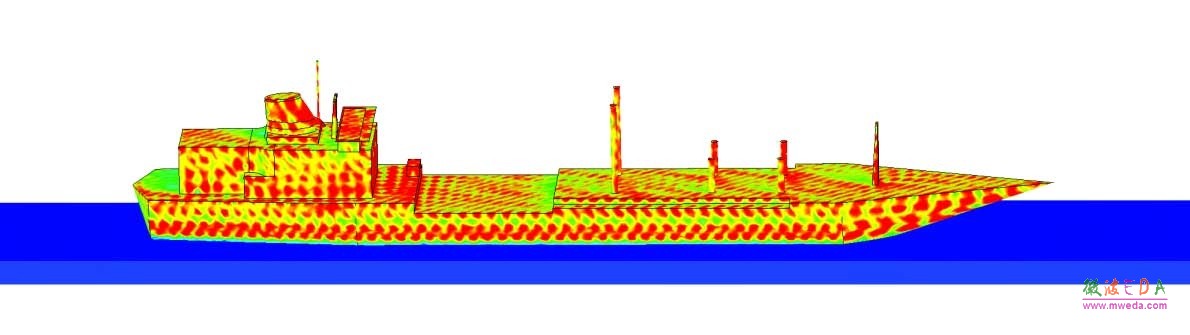

    下图为CST微波工作室仿真的长130米船的RCS,给出船上的表面电流分布。频率125MHz。 计及了介电常数为81、电导率为0.01S/m的海水。

    信号完整性SI和电磁干扰EMI

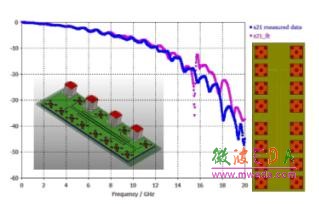

    PCB 板上差分对与SMA 连接器的信号完整性分析(左)和板上各频点的电流分布(右 ) , 用于CST MS中的EMI仿真。1GHz 、10GHz 、20GHz 时域全波一次仿真得出0-20GHz全频带上的S参量、眼图、SPICE、SnP,用于在CST设计工作室中的SPICE路仿真。同时得到板上宽带电流分布,用于CST MS工作室对包含该印制板以及三维周边环境,如机箱、散热片等结构下的全波时域宽带电磁辐射仿真。

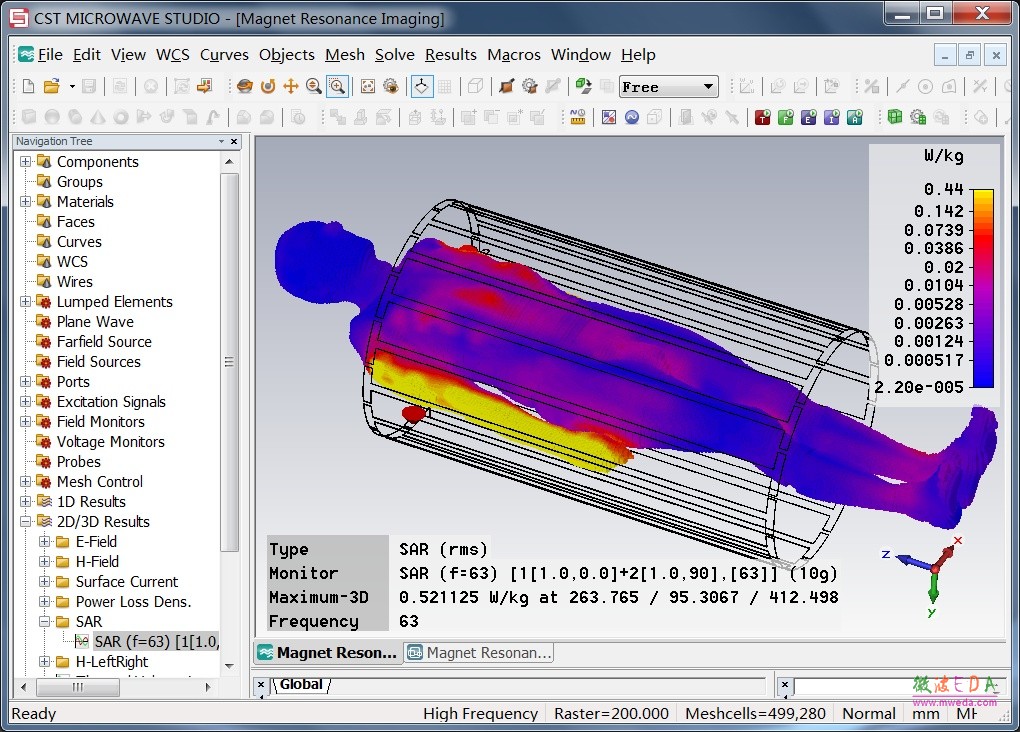

    比吸收率SAR

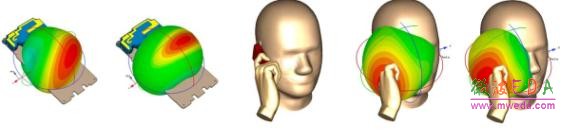

    手机天线与SAR等全面仿真。
