CST印制板工作室简介

文章来源: CST_China    录入: mweda.com    点击数:

    >> 板级信号完整性(SI)分析 

    >> PDN电源完整性(PI)分析 

    >> 压降IR-Drop分析 

    >> 印制板SI和EMC规则检查 

    >> 导出整板走线上电流分布 

    >> 与CST微波工作室®和 CST MS工作室™协同,完成整个系统(包含印制板、机壳、结构)的电磁辐射和电磁敏感度分析 

    >> 支持各种EDA格式的导入

    >> 基于部分元等效电路法提取印制板走线的SPICE模型

    >> 基于边界元法提取PCB走线得出分布参数网络模型

    >> PDN谐振分析,阻抗视图 

    >> 任意去耦电容分布及优化 

    >> 可以任意选定走线、区域或整板进行仿真 

    >> 自由增减元器件用于调试 

    >> 支持元器件的参数化 

    >> 支持多级电路模型,可将一个模型分成多个子模型 

    >> 支持Berkeley SPICE模型导入网表、支持IBIS模型,以TOUCHSTONE格式导入测量和仿真数据 

    >> 具有用户可扩展的元件库 

    >> 任意个数的参数扫描 

    >> 支持多优化变量多目标函数的自动优化,在线滑块调整参数即可动态显示结果 

    >> 支持混频器、放大器、天线等特殊元器件仿真 

    >> 支持去嵌功能来消除某些元件的电路效应 

    >> 支持场路协同仿真的差分端口

    >> 支持时域和频域路仿真 

    >> 自动提取任意拓扑且具有无源性的SPICE网络模型 

    >> 可导出TOUCHSTONE格式的S参量 

    >> 地平面SSN分析及EBG带阻结构的SSN抑制分析

   印制板信号完整性SI/互扰/串扰

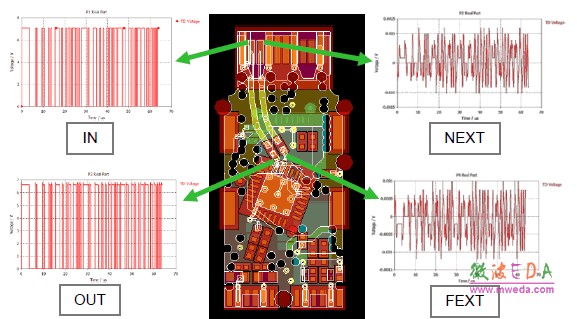

    印制板整板、某个或某些网络走线间的网络传递函数是描述印制板上信号线信号完整性以及信号线间互扰串扰度的定量表征。下图示出采用CST印制板工作 室中时域仿真所得到的一对单端激励的平行线在一端激励时其他三个端口的时域响应。NEXT和FEXT分别表示近端和远端互耦

    印制板虚拟调试台

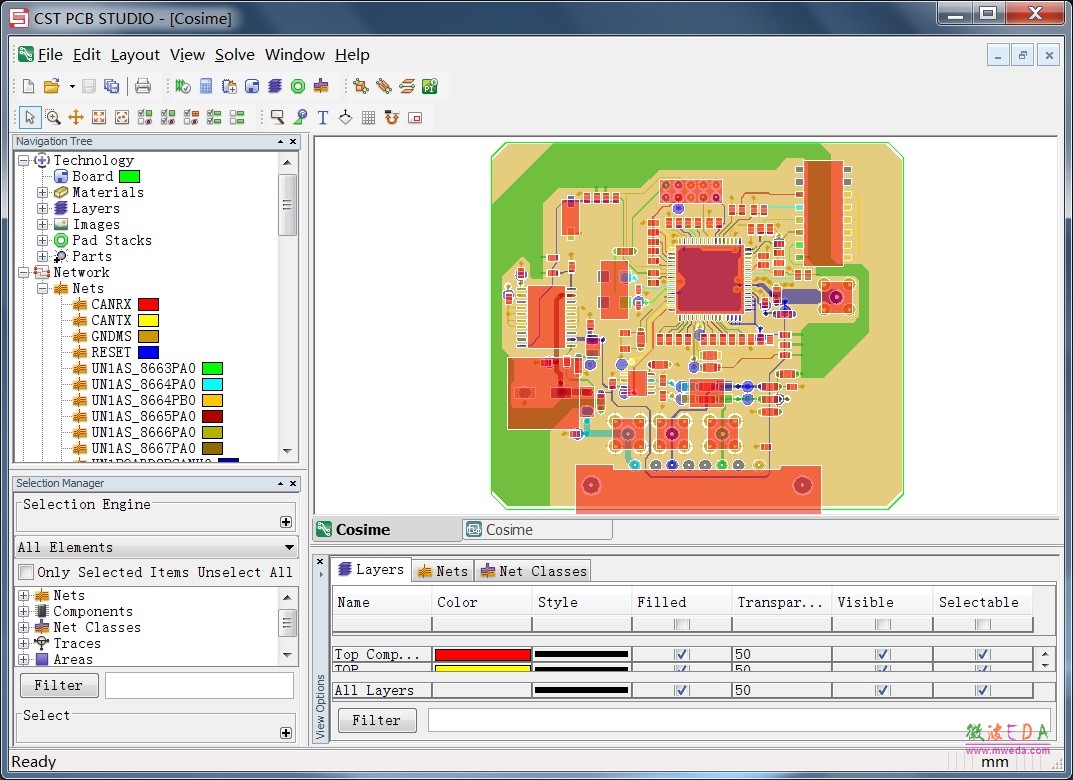

    在CST印制板工作室中可 以方便地增减修改各种元器件及其参数,通过快速的SPICE 仿真立即得到相应的响应。加 快PCB板的调试速度。

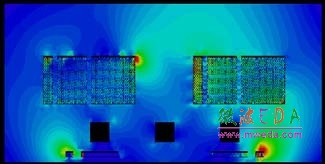

未使用去耦电容

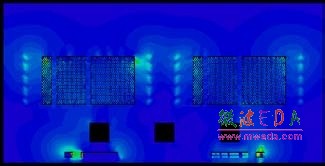

使用去耦电容


    印制板的电源完整性PI

    电源回路对于任意频率下的阻抗均为零这是理想电源。现实印制板中是不存在的。CST印制板工作室可以仿真电源回路的阻抗,发现高阻抗频段,采用改变布线或添加旁路电容或带阻EBG等结构改善印制板的电源完整性和SSN噪声。


    印制板的电磁辐射EMI

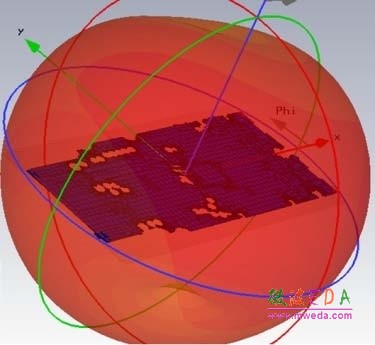

    在CST印制板工作室中进行SI仿真的同时可以得到印制板上电流分布的幅度和相位信息,将这个电流分布导入CST微波工作室或CST MS工作室中作为辐射源,进行三维场仿真,得到包含该印制板以及整个周边三维结构的电磁辐射特性。
