CST完备的电磁仿真分析算法

文章来源: CST_China    录入: mweda.com

    时域全波、频域全波、高频渐进算法、精简模型

    世界上没有最好的算法,只有最适应于特定问题的算法。经过三十余年不断的创新和发展,CST开发和引入了大量的算法。用户可以根据具体的应用选择最为合适的算法。

    CST算法/求解器涵盖:静电、静磁、稳恒电流、低频频域准静电、低频频域准静磁、低频 频域全波、低频时域准静磁、2D边界元法、2.5D部分元等效电路法、时域传输线矩阵法、时域有限积分法、频域有限积分法、频域有限元法、模式降阶法、本征模、矩量法、多层快速多极 子法、多层平面矩量法、物理光学、弹跳射线法、泊松空间电荷限制流、带电粒子-电磁场互作用、爱因斯坦相对论运动方程、带电粒子尾场、瞬态热场、稳态热场、结构应力、SPICE/IBIS、时域小信号、时域大信号、频域小信号、频域大信号等32个电磁、电路、热学和力学求解器。

    无需划分网格的精简模型库(Compact Model):缝隙、搭接、散热孔缝阵列、屏蔽丝网、屏蔽薄膜、燕尾槽、多层复合材料、碳纤维板等,大大提高了全波算法仿真电磁泄漏的效率。

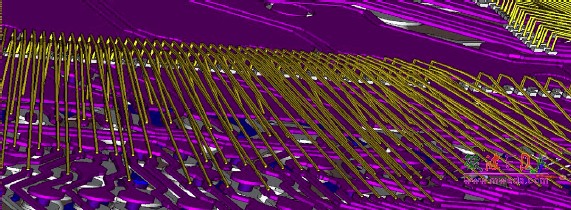

    SiP中chip-to-chip互连:bondwire采用多级子网Subgrid技术,PCB多层结构中30um厚的traces,采用基于六面体网格的时域有限 积分法可以仿真到40GHz频段的SI;采用多层频域有限元法可以快速仿真整片的PI。

    仿真自信–相互校验

    有时,仿真结果与实测吻合不佳,为什么呢?倘若测试是由另外一个小组完成的,他们将 很容易地得出这样的结论:仿真结果一定是错的。您若采用不同的算法获得了吻合相当好的结 果,则您可以坚信在这个设置下结果的正确性。莫非仿真与实测的误差来源于其他因素:材料 属性的离散性、测试环境与仿真边界条件的偏离、测试误差或噪声等。
