差分带状线线阻抗计算器

来源：本站更新时间：2024-06-07 点击数：

带状差分线线阻抗计算器

differntial edge coupled stripline impedance diagram

输入参数：

Trace Thickness

Substrate Height

Trace Width

Trace Spacing

Substrate Dielectric

计算结果：

差分阻抗：

奇模阻抗：

共模阻抗：

偶模阻抗：

说明：

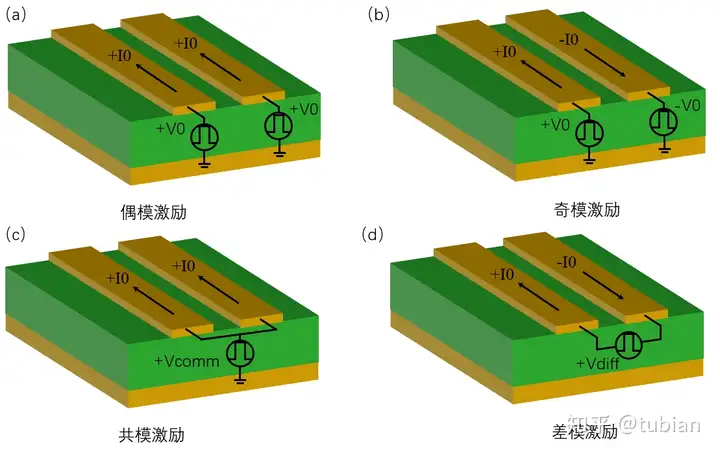

偶模激励：把双平行传输线当作两个单独的信号传输线，两个单端信号分别注入两传输线，信号电压均为+V0，相位相同，以此可以产生偶模激励，此时两电极处于并联关系，具有相同的电流方向。

奇模激励：把双平行传输线当作两个单独的信号传输线，两个单端信号分别注入两传输线，信号电压分别为+V0和-V0，即相位相反，以此可以产生奇模激励，此时两电极以及GND处于串联关系，具有相反的电流方向。

共模激励：把双平行传输线当作整体，两传输线并联作为激励端口，共模信号源正极+Vcomm接入激励端口，负极与GND共地，两传输线有相同的电压和相位，以此可以产生共模激励，此时两电极处于并联关系，具有相同的电流方向。

差模激励：把双平行传输线当作整体，两传输线与激励源处于串联关系，差分信号源两端分别接两传输线端口，差分信号电压+Vdiff，两传输线有相反的电压和相位，以此可以产生差模（差分）激励，此时两电极以及GND处于串联关系，具有相反的电流方向。

差模与共模特征阻抗

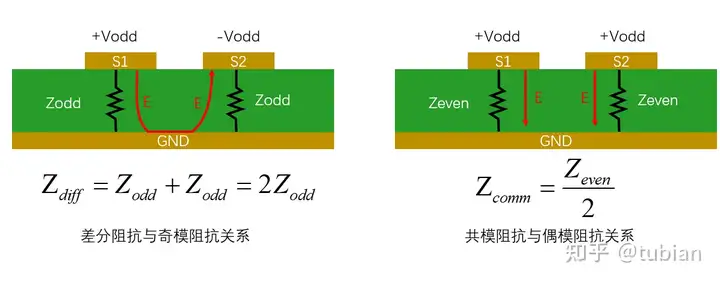

差模阻抗：如下图所示，差模激励情况下，根据前面的奇模电场分布结果可知，电场从S1出发，经过GND，最终回到S2，所以电势从S1到GND、再到S2以次下降，三个电极之间为串联关系，那么如果把双平行传输线看作整体，采用差分信号激励时，差分信号特征阻抗Zdiff就应该奇模激励信号特征阻抗Zodd的两倍，即Zdiff=2*Zodd。例如常见的单端阻抗Zodd=50Ohm，匹配双端差分阻抗100Ohm。

共模阻抗：如下图所示，共模激励情况下，根据前面的偶模电场分布结果可知，S1和S2的附近的电场都是自身电极出发，最后到达GND电极，S1与GND，S2与GND之间为并联关系，那么如果把双平行传输线看作整体，采用共模信号激励时，共模信号特征阻抗Zcomm就应该偶模激励信号特征阻抗Zeven的一半，即Zdiff=Zeven/2。例如常见的单端阻抗Zeven=50Ohm，匹配双端共模阻抗25Ohm。
