等效介电常数和相对介电常数
来源：edatop
更新时间：2024-07-02
阅读：
求大神指教，看过很多论文，里面写的等效磁导率，但是坐标写的relative Permeability，就是说等效和相对都是一个意思呗?包括等效介电常数也是相对介电常数?一脸懵逼。还有归一化阻抗的公式，也有人说是等效阻抗公式，不懂了我
等效和相对的意思不同。
相对磁导率是用真空磁导率归一化了，是无量纲量。
等效磁导率是微观结构的宏观统计等效，是有量纲的量。
等效和相对不是一个意思哦。
我的认知中 就以介电常数为例 相对介电常数一般用relative permittivity 等效介电常数（有效介电常数）一般用 effective permittivity
相对介电常数 是一个相对量嘛 需要有一个参考基准 默认就是空气嘛 是一个无量纲的值
有效介电常数 一般用在非单一材料结构中 比如 Microstrip line , metamaterial structure, etc.

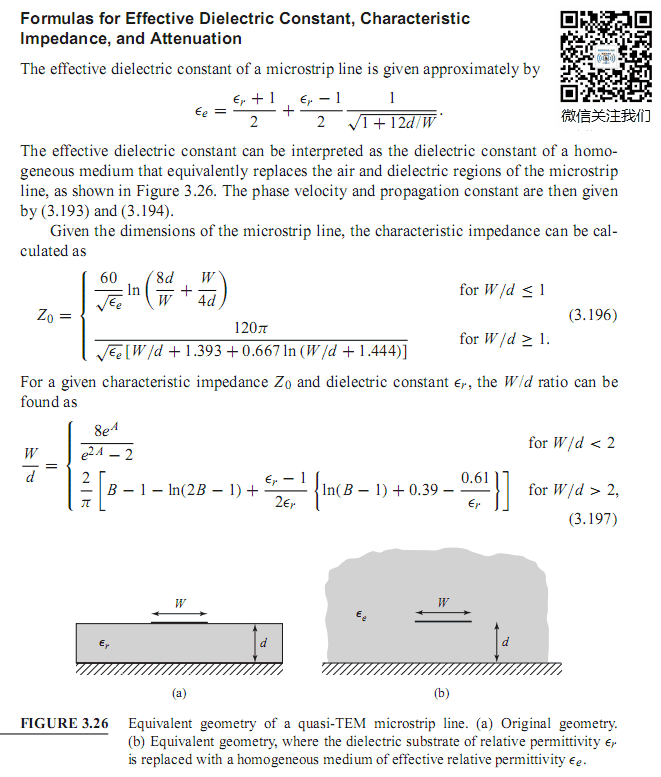

一个是Epsilon_r, 另一个是Epsilon_e, 见图示
