CST2018如何仿真脊波导的特征阻抗
来源：
更新时间：2024-08-11
阅读：

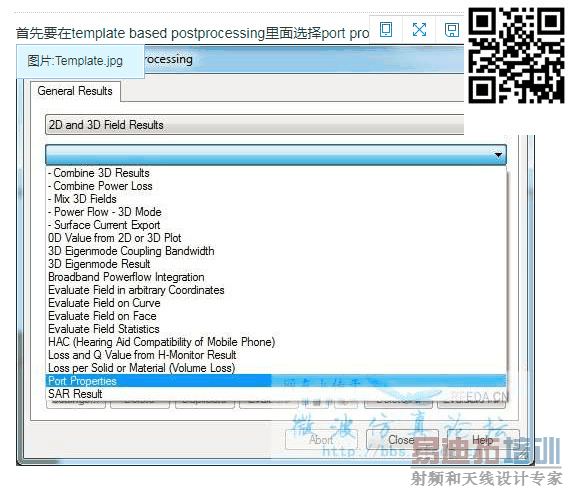

我用CST2018，仿真脊波导，不论怎么改变脊的大小，仿真出来的阻抗都是380多欧姆，但是HFSS仿真出来就是对的，可以减小到几十欧姆。我查了下，看以前的版本，

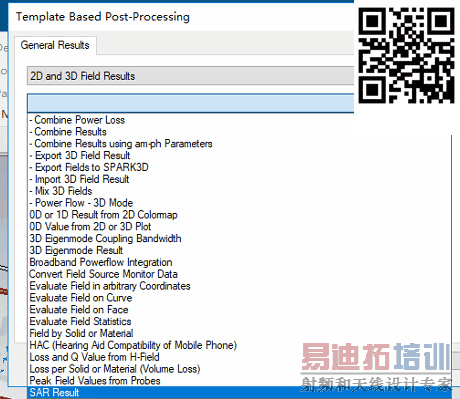

可以在上面处理。但是新的版本找不到port properpity,如下图
问下如何在CST计算波导端口特征阻抗，hfss里选port z0就可以，但是CST找不到
https://www.researchgate.net/profile/Feng_Han_Lin/publication/261446492_Study_of_cross_polarization_of_tapered_slot_antenna_for_EMC_measurements/links/56a67d9208ae68404556c7a2.pdf
谢谢楼上，没看懂你发的论文的意思，波导是单导体，你的论文的悬置线和微带一样，是准tem波，在CST里有线阻抗可以计算
脊波导的话你要的也是Q-TEM模式吧，跟槽线是一样 的，对于脊波导的Q-TEM模式，场主要集中在缝隙，所以波端口不需要覆盖整个喇叭口面，以避免计算无用的高次模式
谢楼上，我的意思是脊波导因为是单导体，所以最后在端口信息里，只有wave impedence。而悬置线因为是两种介质，所以有线阻抗。而脊波导的特征阻抗如果在端口信息里看wave impedence，结果不对，而脊波导又没有线阻抗显示。而双介质如微带，带状线等等有线阻抗可以正确显示端口特征阻抗
单不单导体不是重点，重点是工作模式
