Vivaldi 天线仿真错误
来源：
更新时间：2024-08-08
阅读：
第一次用CST，仿真Vivaldi，可是S11一直错误，不知道为什么。
请各位大神帮帮忙。
Vivaldi antenna
Vivaldi antenna.zip
是不是最起码应该告诉大家S11错在哪里了？正确的S11应该是什么样的？这么没头脑的冒一句S11错误等着别人给你算命么？

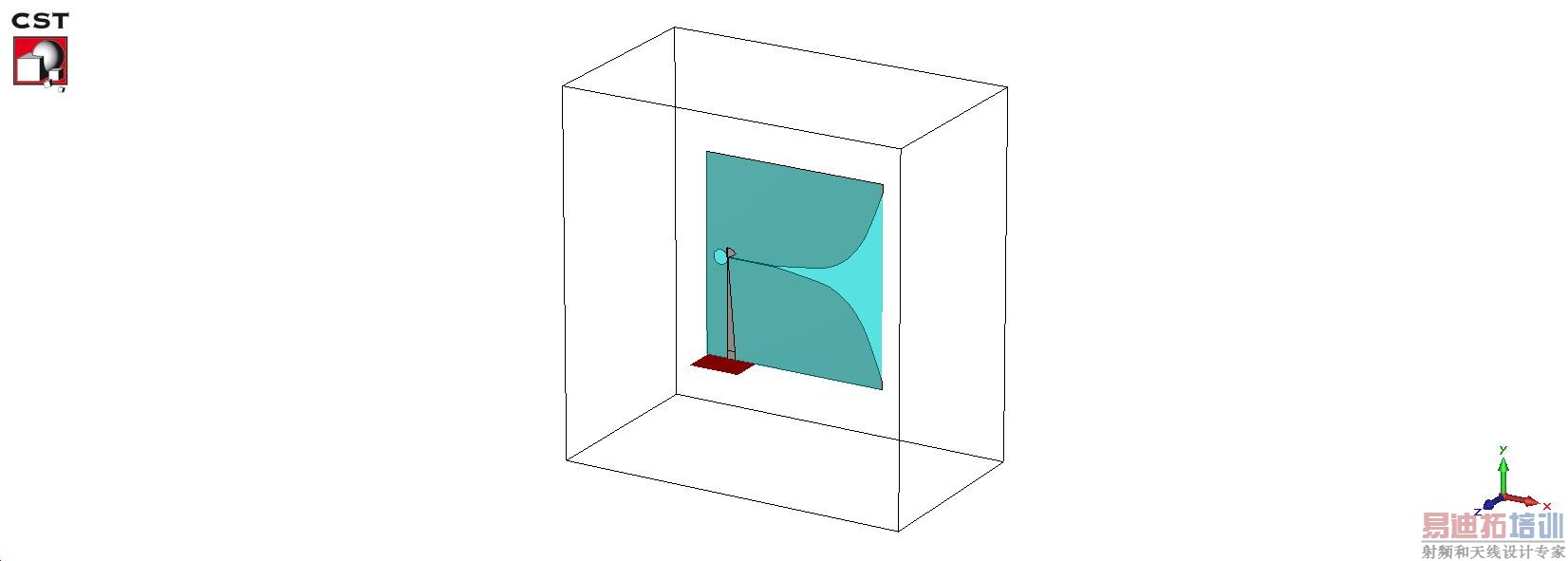

楼主的模型：

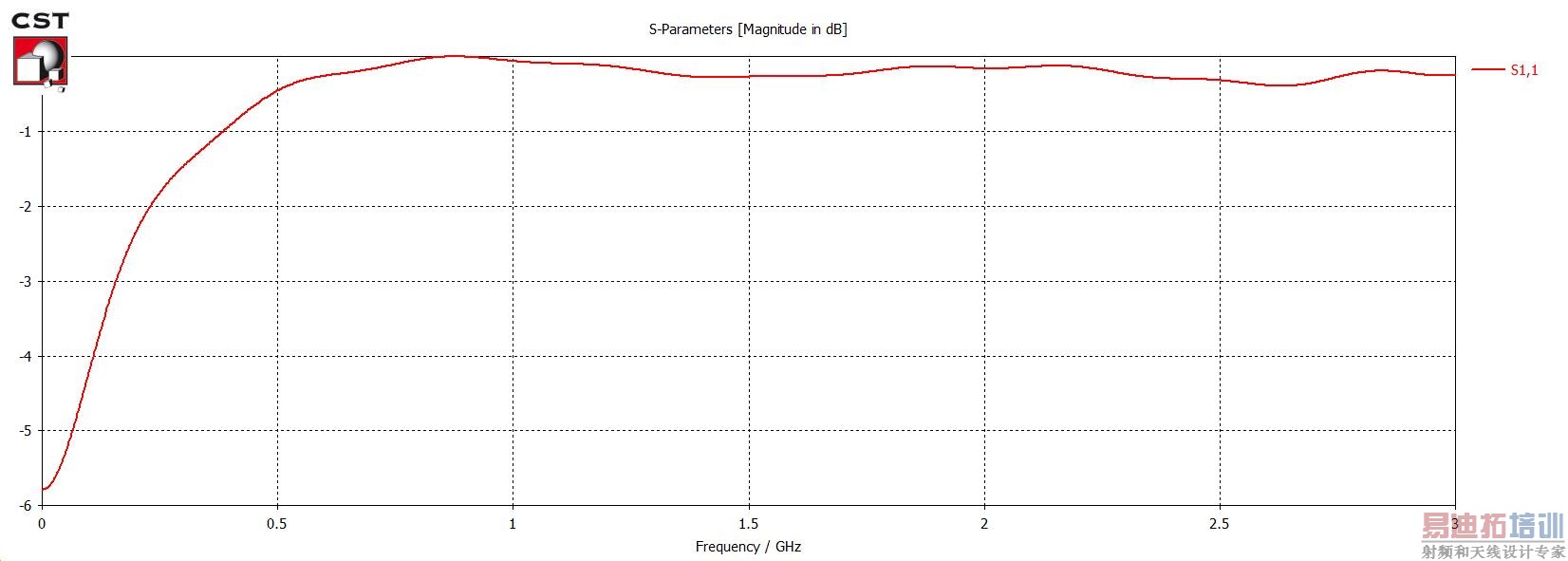

原始模型得到的S11：
作为一个“外人”，我不知道这样的S11是对还是错，我不是算命的。

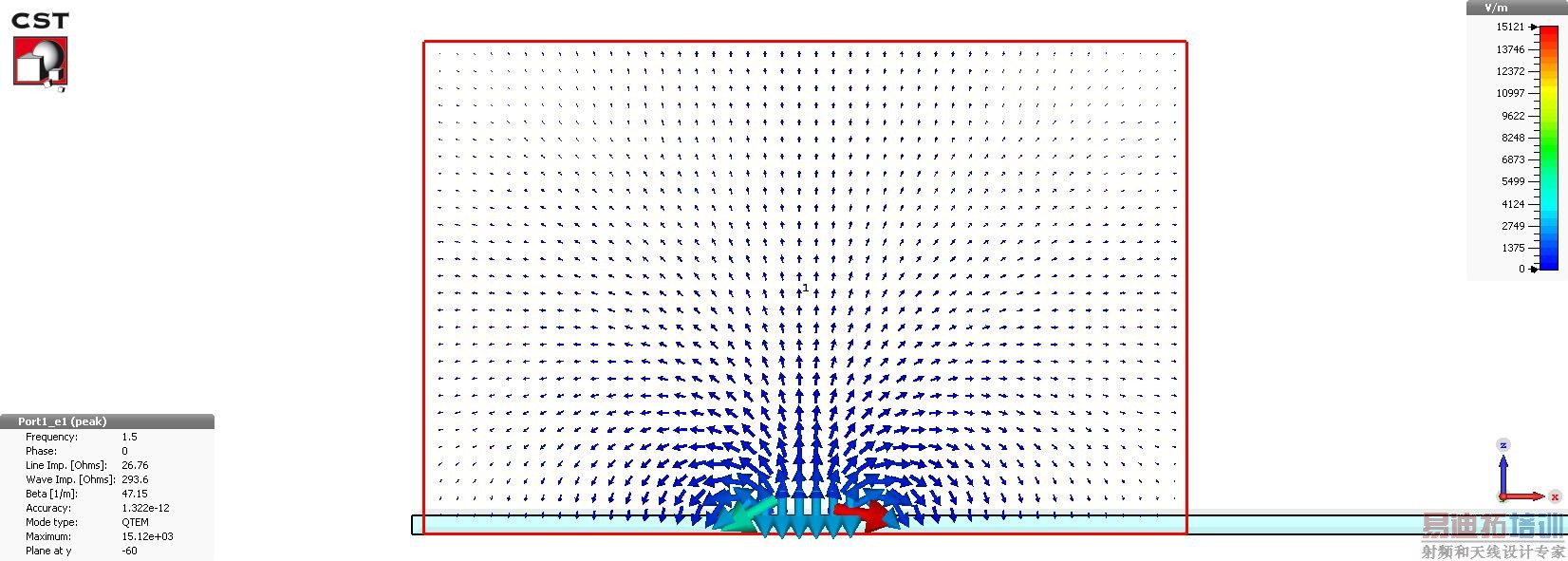

修改了一下波导端口的尺寸，加上electric shielding，更换mesh scheme，得到的端口模式：

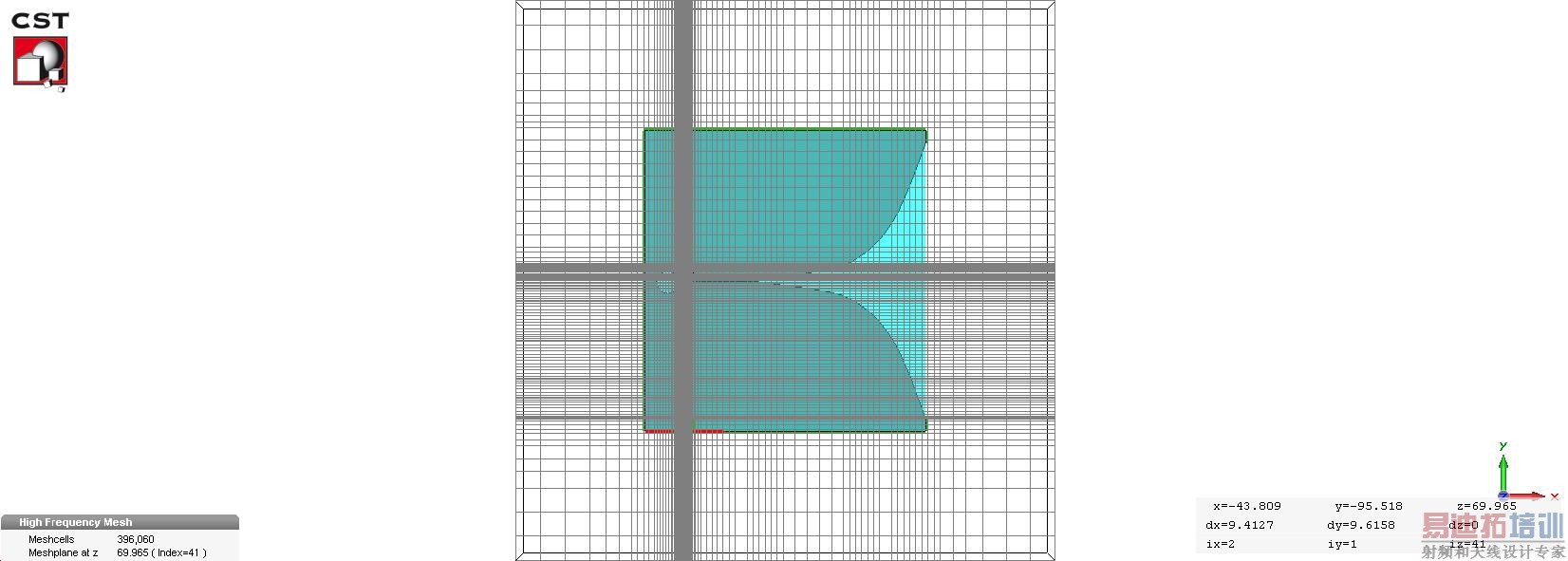

Line impedance只有26.76欧姆（原始模型是27.1欧姆），楼主这个是设计指标吗？运行adaptive mesh refinement之后的网格划分：

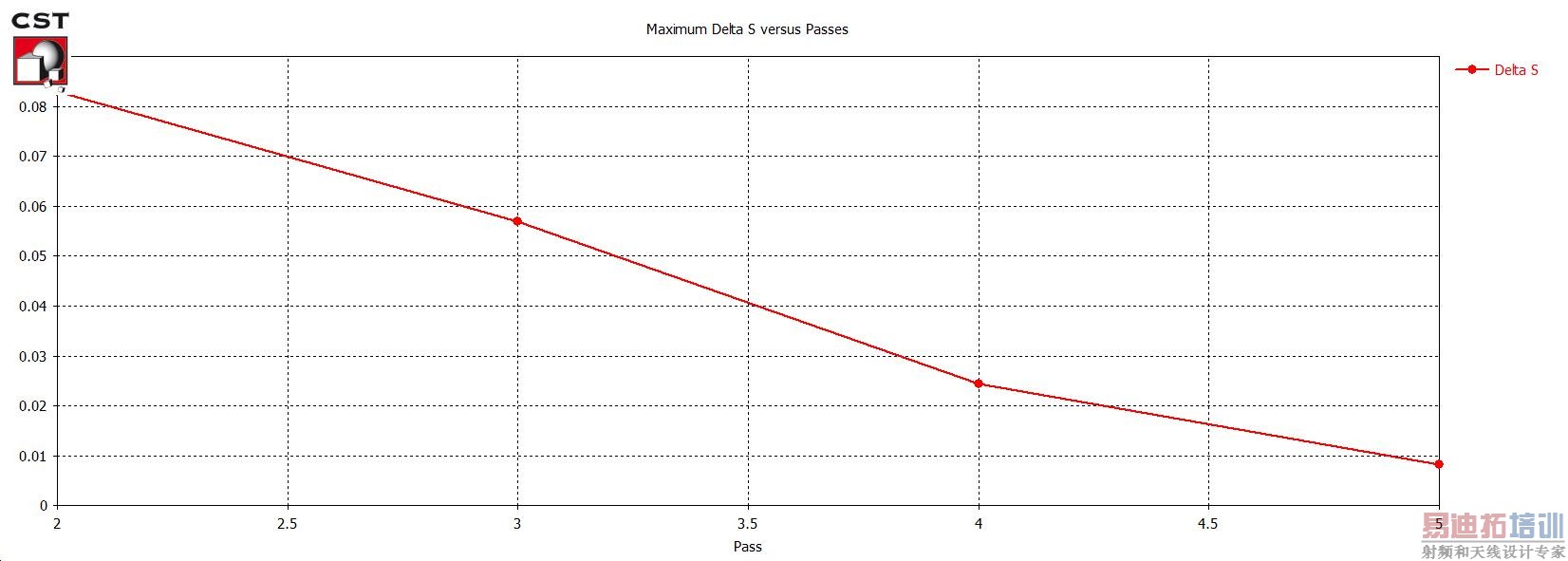

Delta S：

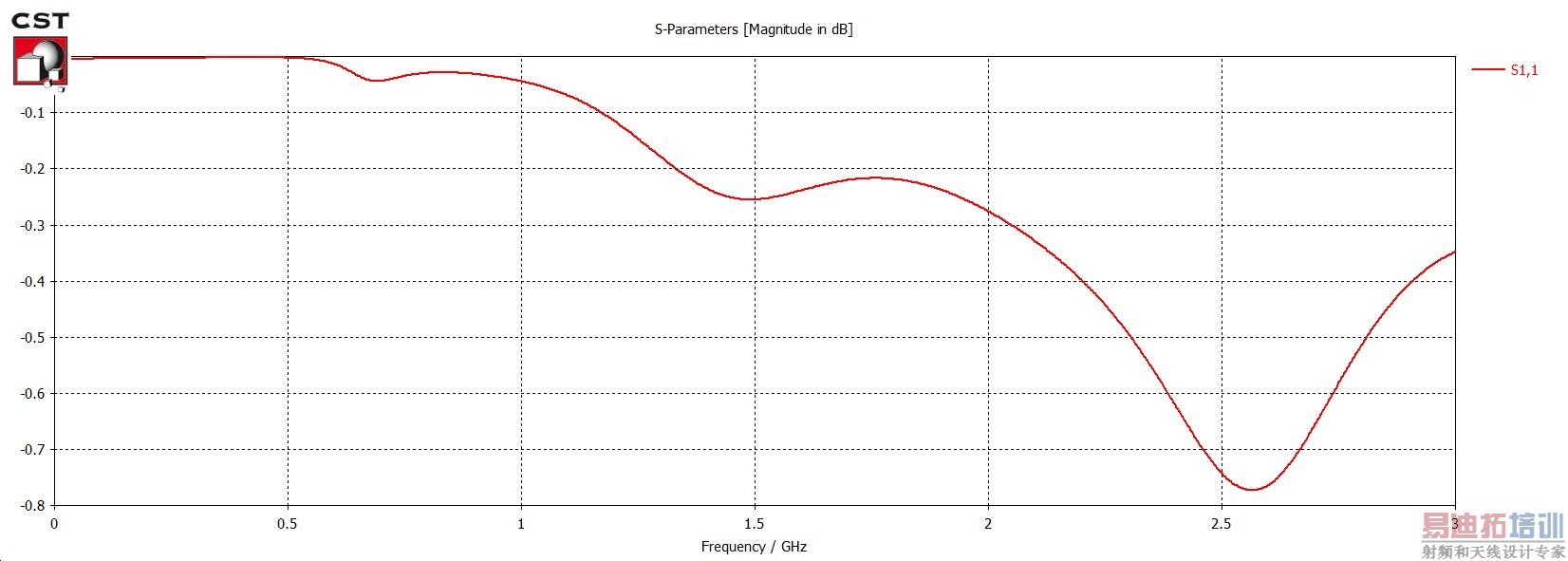

最后得到的S11：
楼主的模型仿真出来的S11就是这样的，不理解楼主所谓的“S11有错误”是什么样的有错误。
收兵回营！
要怎么修改端口尺寸让Line impedance为50欧姆啊
和端口尺寸无关，要修改的是你的模型结构。
这个模型的数据全是老师给的，改的基本是50了。端口的大小怎么定的，我看资料是宽的10倍，高的5倍，可是好像不对
5-10倍吧，这个没有那么严格的规定
阻抗不是50可以检查以下两点：
1、端口模式是否正确；
2、端口模式如果正确，只能修改馈电线宽度或介质的介电常数
