CST扫描S参数时出现的振荡问题

在使用CST时域求解，扫描输出特性S参数时遇到很多问题，修改了很多设置后依然不理想，希望有做过这方面工作的朋友能交流讨论一下。
模型选择的是THz波段的SPP谐振腔。具体可见附件。
resonator_adjust.zip

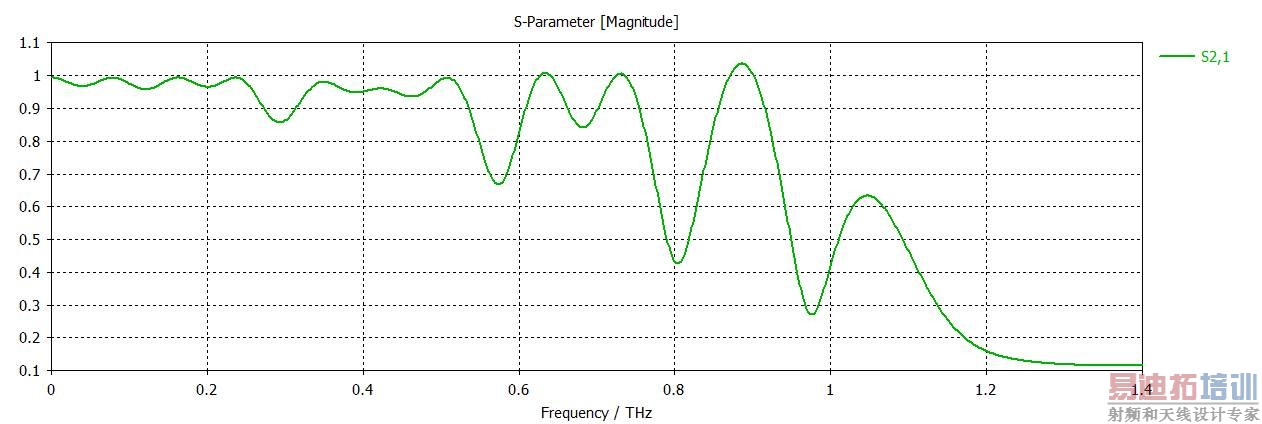

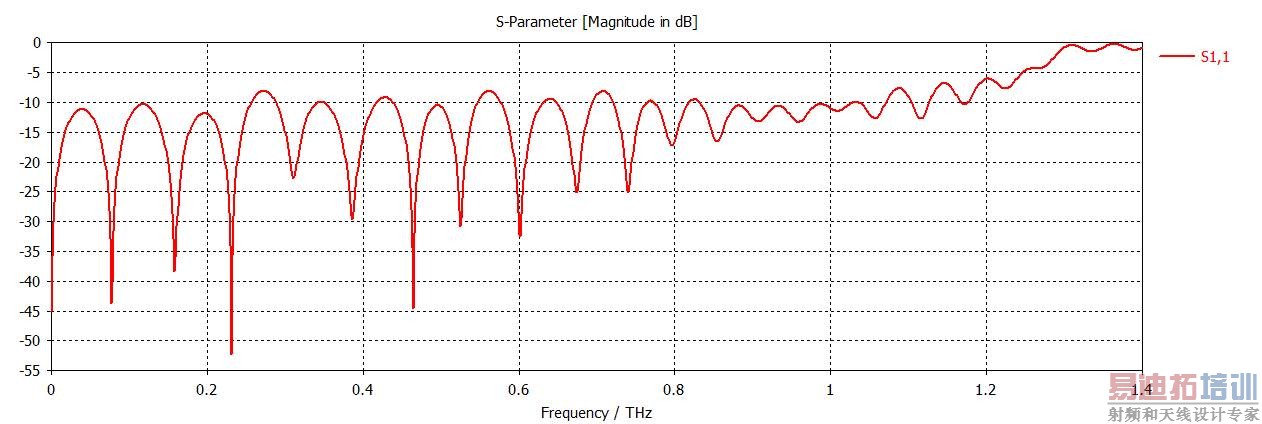

现在存在的问题依然有：1）S11振荡仍然明显；2）S11和 S21的峰谷值不对应（比如透射最大的时候，反射是否应该小？）

之前尝试过的调节有：
1）由于是THz波段，所以将金属设为了PEC。穿插一个问题就是，在CST中建立drude 模型时，除了常用的三个参数，还有matain frequency 和field breakdown这2个参数，看了help里面的介绍，没有看懂应该怎么确定这2个参数，还是说直接忽略，用常规的3个参数就可以？
2）边界条件：在例子中有看过planar filter和lowpass filter等的设置，边界都不相同。看了每个边界条件的介绍，但具体应用在模型设置里面仍然有点不清楚。所以类比COMSOL的设置，选择了x/y为open（相当于散射边界？），降低反射。z为E（类似完美电导体？）不知道这样类比可不可以，还希望可以探讨下在这种THz的谐振腔里面，边界条件应该怎么设置为好。
3）port设置：根据之前的warning,设置了较大的对称端口。因为只求基模，所以忽略了关于高阶模没有考虑进去的warning。选择了ensure shielding，消除振荡。
4）求解的accuracy选择了-30dB（试过不同的情况，说明里推荐的-30dB是最好的）；按照警告建议方式，添加了AR-Filter，有仔细看帮助里对各参数的介绍，但是还没有非常清楚的理解里面的含义，所以暂时没有修改设置的参数，选择的默认。
希望各路高手慷慨相助，不吝指教，在哪些方面应该再次调节，以得到较好的输出特性曲线。
谢谢！

1）具体drude材料的属性不太了解，可以百度下看看；
2）我看了你的模型，但打开中有报错，并不知道是不是看全了。不知道你的最终模型里面有没有接地板？需不需要？如果没有且需要，则zmin设置为电壁，其他为open即可。
3）建议设置多个模式，比如5模，但只激励基模就可以了；
4）不好说，如果设置了3）之后没有了能量没衰减的警告，可以不用AR-filter

恩。我之前有算过多个模式的，从5-10，但是出来的曲线仍然非常的混乱，所以后来就没有算多模式的。
电边界，文献里有实验部分，但是也没有说清楚有没有使用地板。按照您说的改了下边界条件，并将Z边界按照不同组合情况试了下，曲线差异不大。
是否是激励的模式不对，导致S11曲线如此振荡凌乱？因为是第一次碰到这种，也还没找到解决办法。
在增加模式数目的同时，可以怎样找到确定正确的激励模式呢？
谢谢大神您的回复！祝好！

建议你看看端口模式的场形分布，看看是不是你要的激励场形，能把论文传上来看看么？

这篇文献里用的单极子天线去激励的，所以下面没接地，建议你用单机子天线仿一下，如果你用其他激励方式可能需要用地，另外，边界条件Z方向应该也要设置为open

恩，只有直波导的时候是用的单极子。但是在算输出S参数时，如果只用左侧单极子，那么出来的S曲线只有S11。试过在两侧都加上激励，出来的曲线也不对。还有就是，z方向之前试过设open，出来的S曲线还是没有改善。
谢谢您的回复！不知您之前看这篇文献时候除了看它的谐振模式，有试过算S参数吗？还望能多交流交流！

嗯，你一定要得到S21吗？

其实通过S21可以大概看到它的谐振点。主要是想结合S11分析一下它的输出特性。
