CST MWS镀薄铜层箱体屏蔽效能仿真
来源：
更新时间：2024-08-06
阅读：
仿真论坛上的帖子，在CST 2012中建模仿真同尺寸同材料的箱体的屏效。在open边界下得不到正确的结果。 。 。均为箱体参加仿真时的结果 在open add space 下得到的SE结果 。个人感觉不应该使用这种边界，open边界才合理。希望大家帮忙看看我的建模和仿真错误。谢谢！ 你为什么要仿真无机箱的情况。直接就是0dB吧 没看懂模型，飘走…… 有无机箱的时候，某一个点的电磁场的强度做比值，才能得到SE，我没有用机箱内外探针这个。
0.005mm SE
屏蔽效能使用模型运行两次仿真得到，分别是有无箱体参加仿真以后的结果，再进行一次后处理得到。

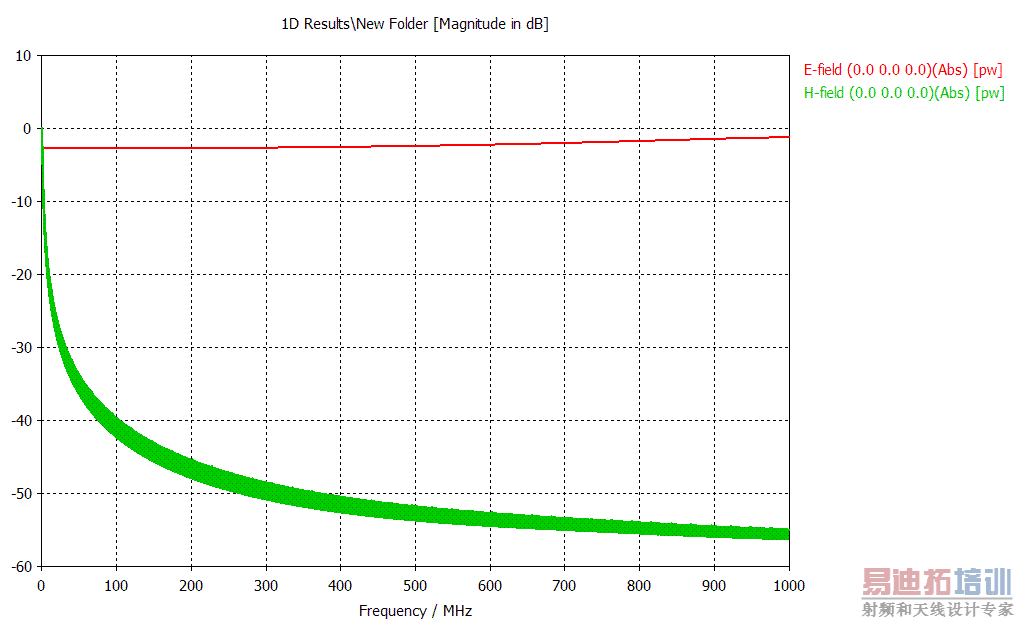

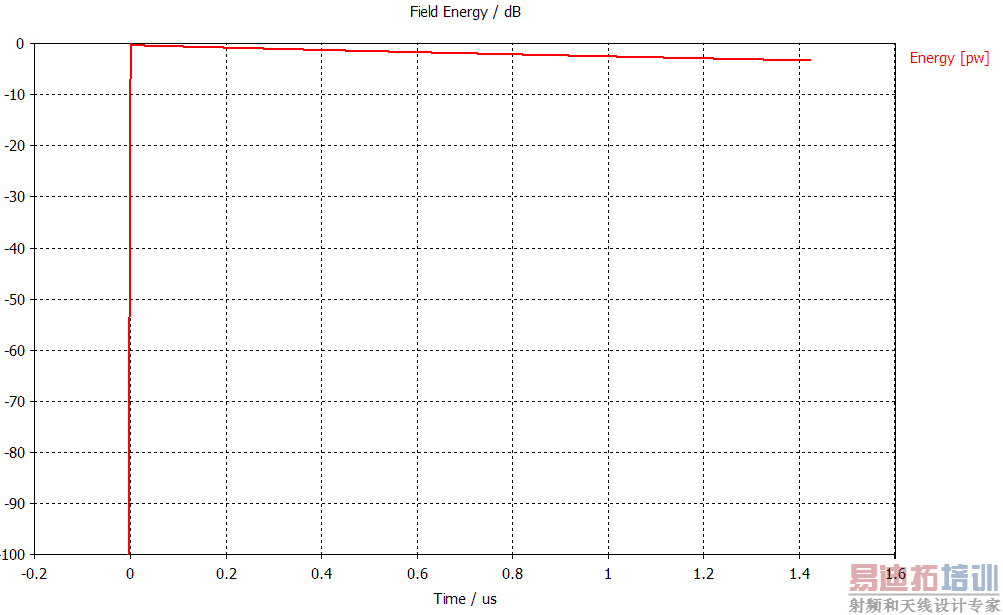

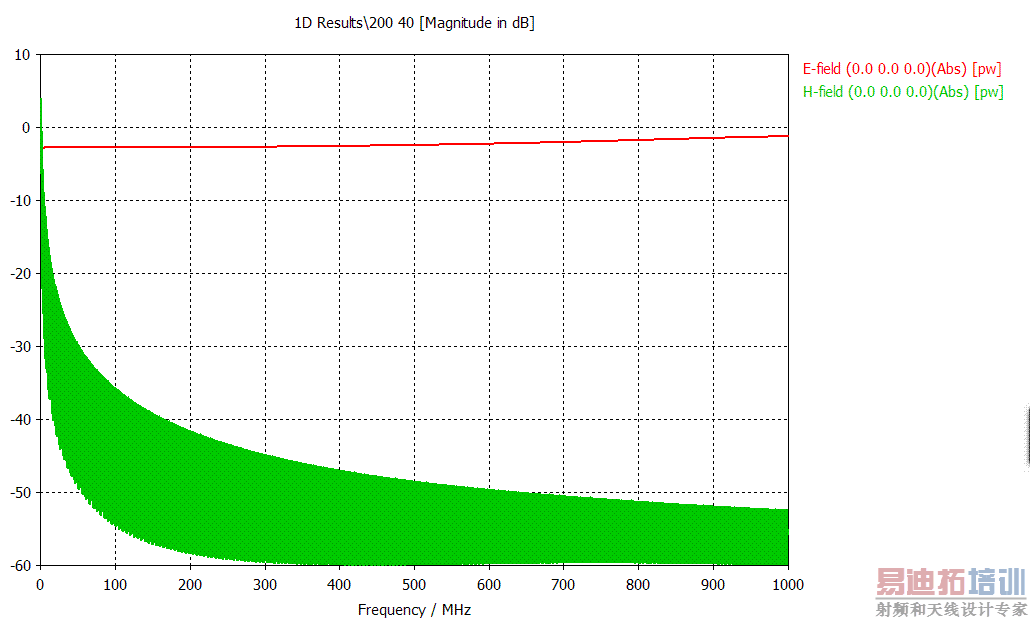

在open边界下，有箱体时，能量曲线，40dB精度 200个脉冲 ，发现能量耗散不对。此时的电磁场频域曲线，觉得是否是脉冲数不够，再将脉冲增加到2000，得到电磁场频域曲线，发现还是不对。

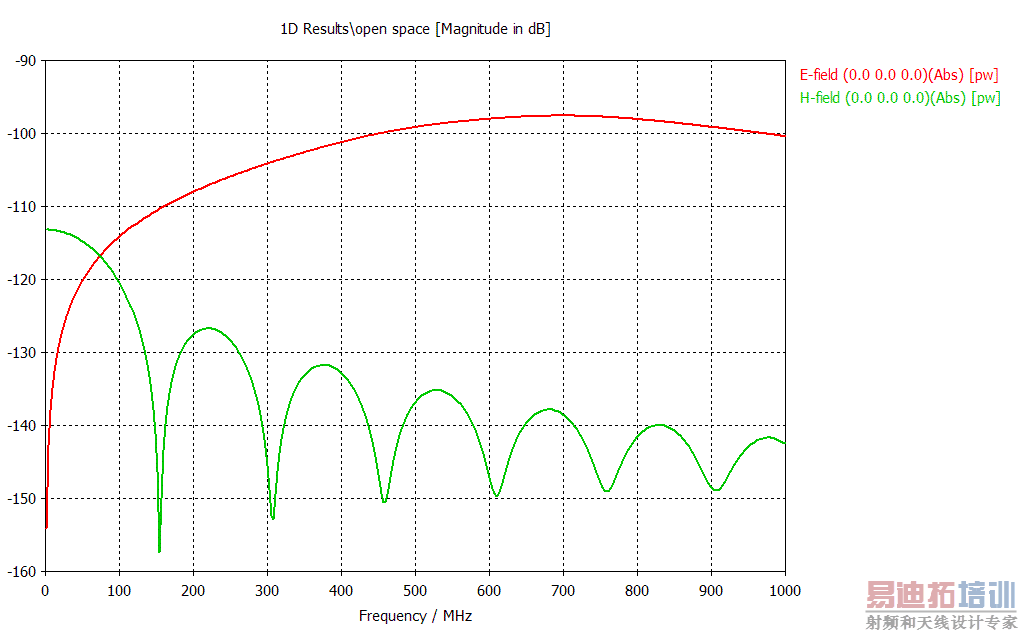

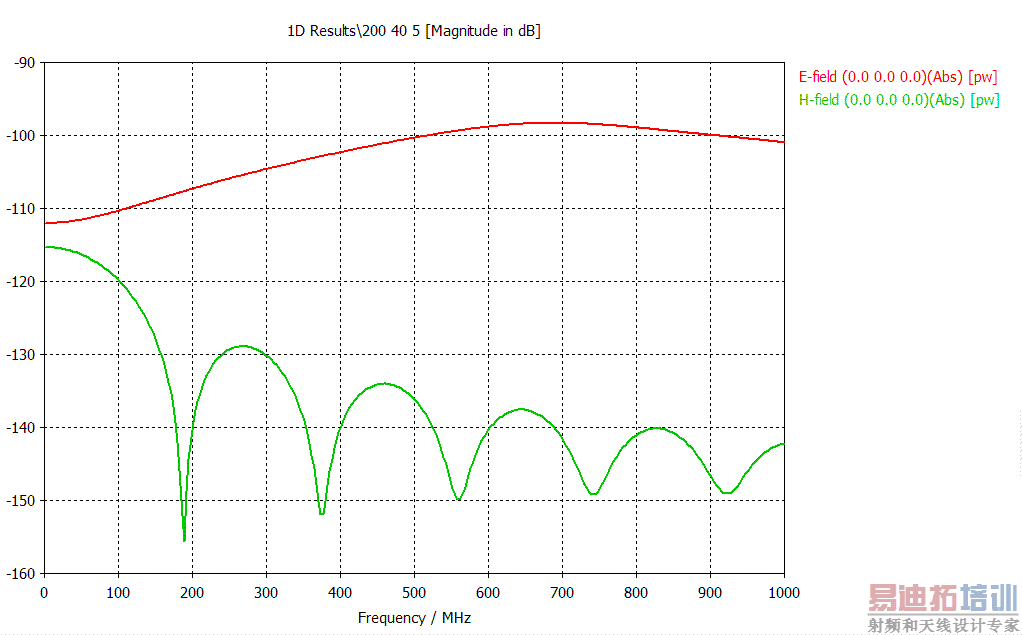

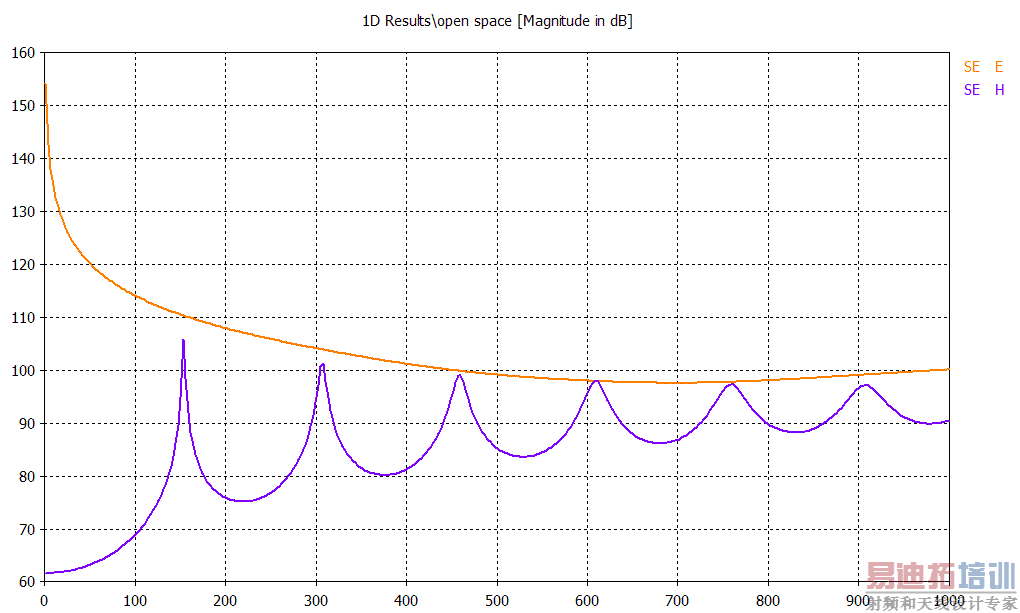

将其换为open add space，得到的SE居然就看似合理了，或者在边界条件下加个5，也可以，
我觉得这样改变边界条件能得到看似合理的结果，但是好像又不正确。我认为正确的边界条件应该是open，但在open下，得不到结果。希望大家帮我看看我到底是错在哪里了，谢谢各位。
还有关键的一点是，我得不到2D的电磁场的结果，不知道为什么，求大神解释。
