CST MWS模型为什么仿真报警
来源:
更新时间:2024-08-06
阅读:
这模型尺寸比较小的时候仿真还没什么问题,但是增大之后,就开始出现这种报警了,求大神帮忙看看怎么解决
能量耗散得慢,20个脉冲时长之后field energy还没有降到accuracy设置的比值,仿真停止。
请学会使用软件的帮助文件。
CST MWS帮助文件《Signals in Time Domain Simulations》和《Time Domain Solver Performance Improvements》。
计算时间设置长一点吧。

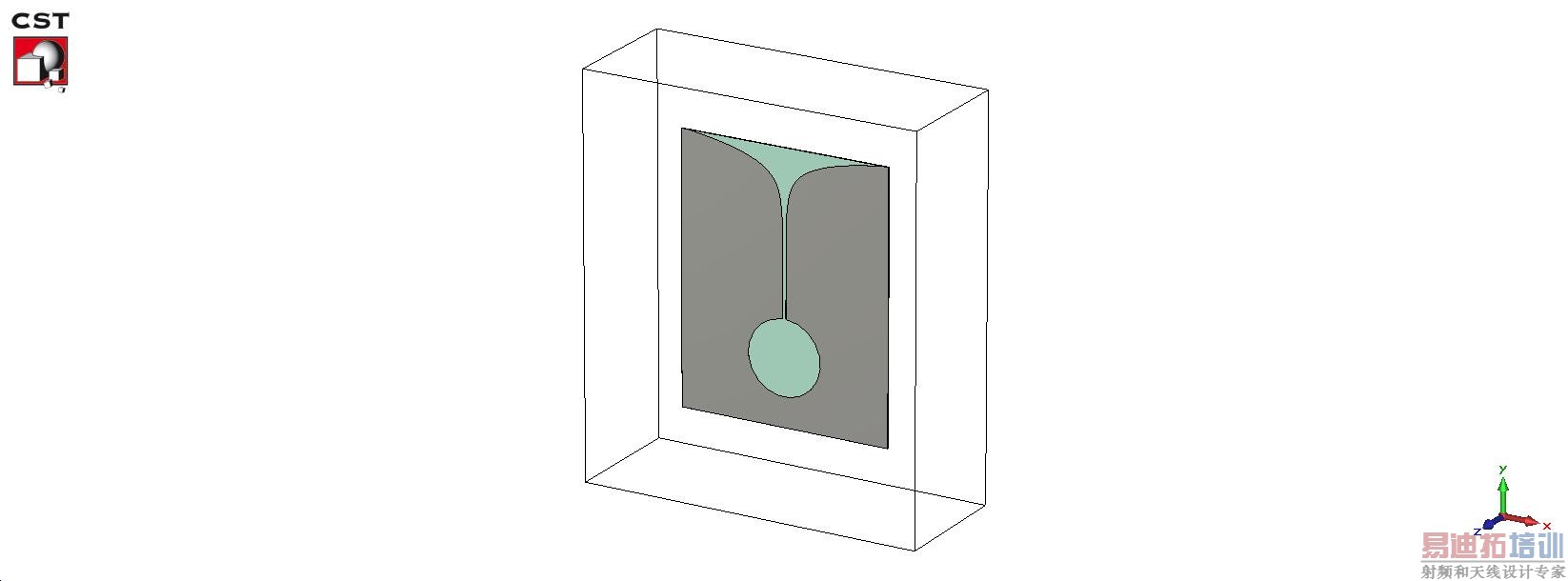

模型是一个天线:

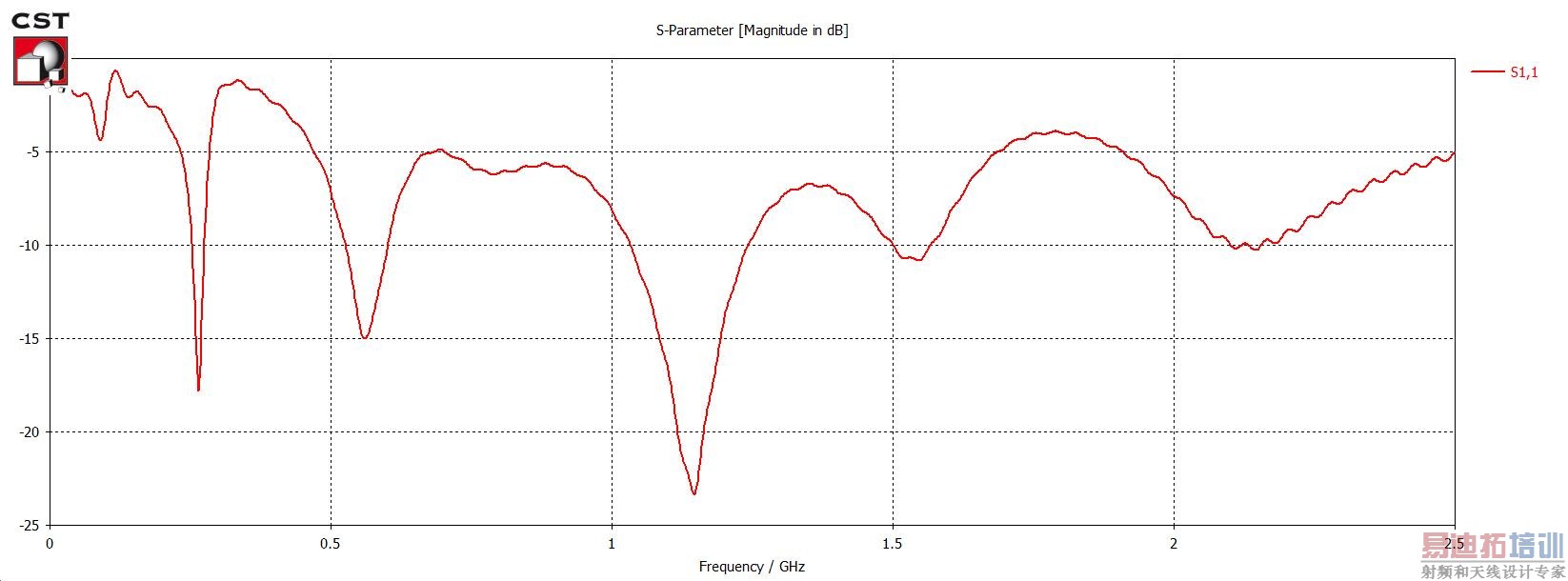

直接按照楼主的设置得到的S11:

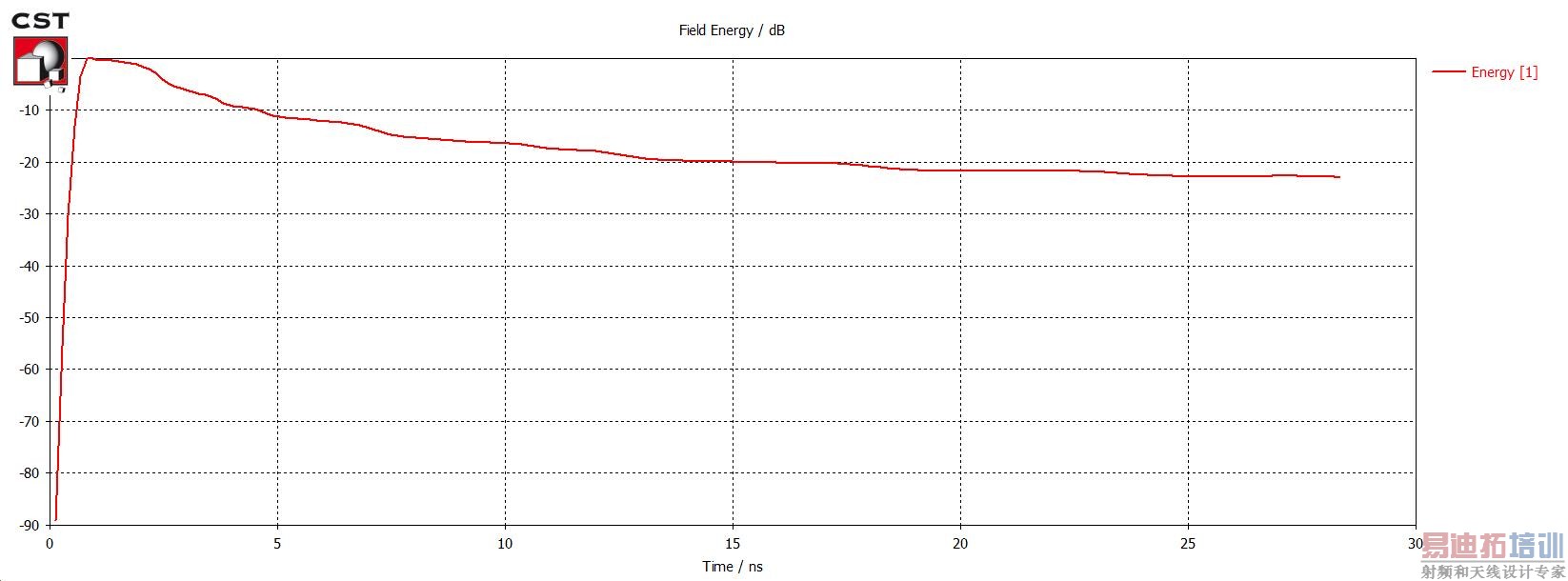

Field energy在20个脉冲时长之后还没有降到-30 dB:

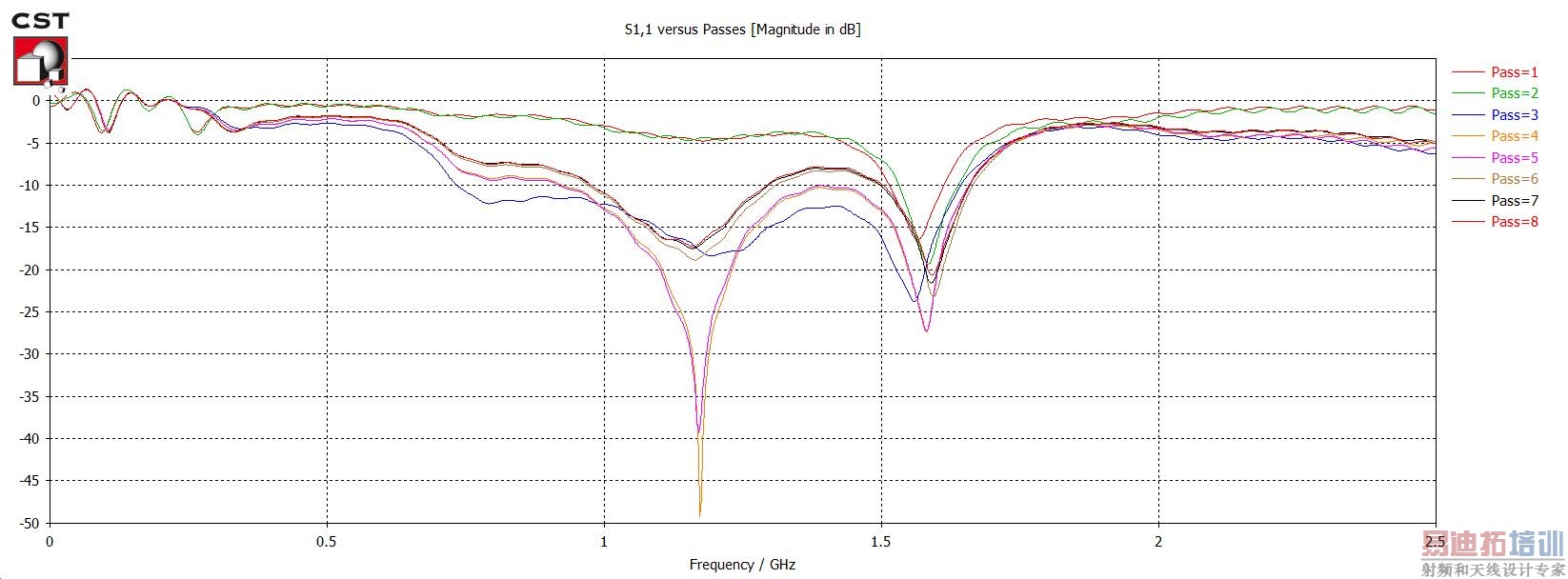

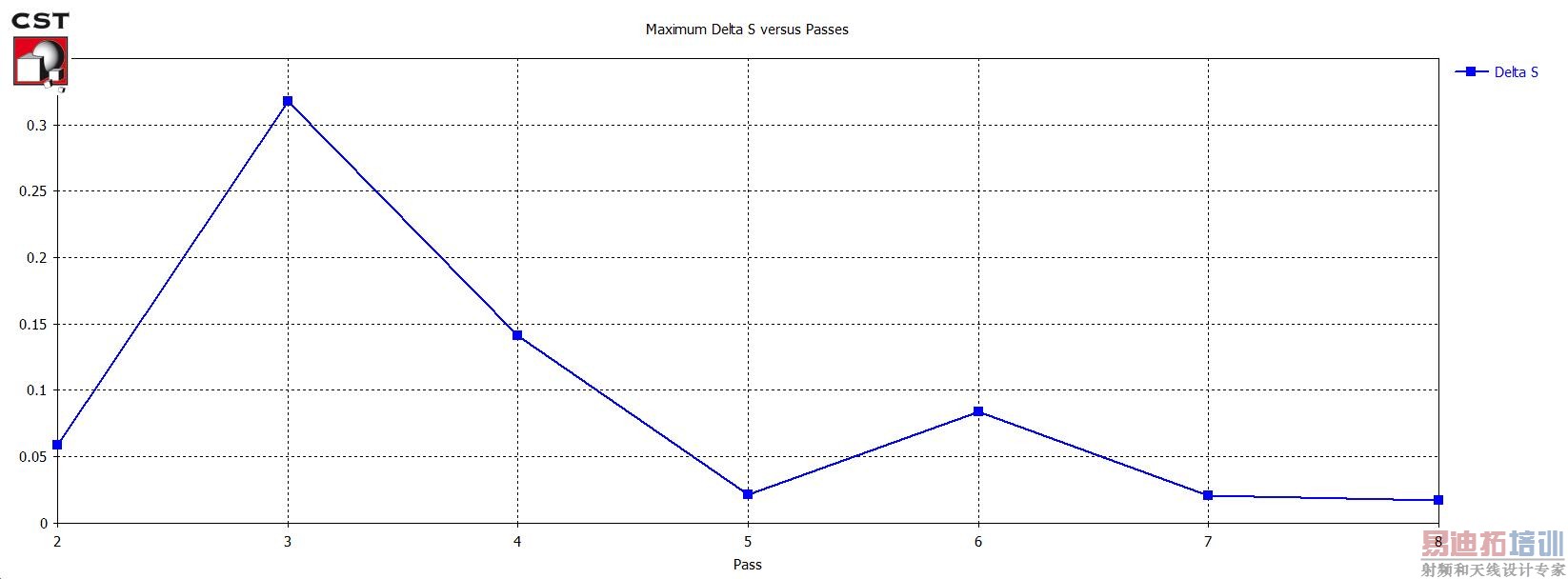

先运行adaptive mesh refinement,Delta S:

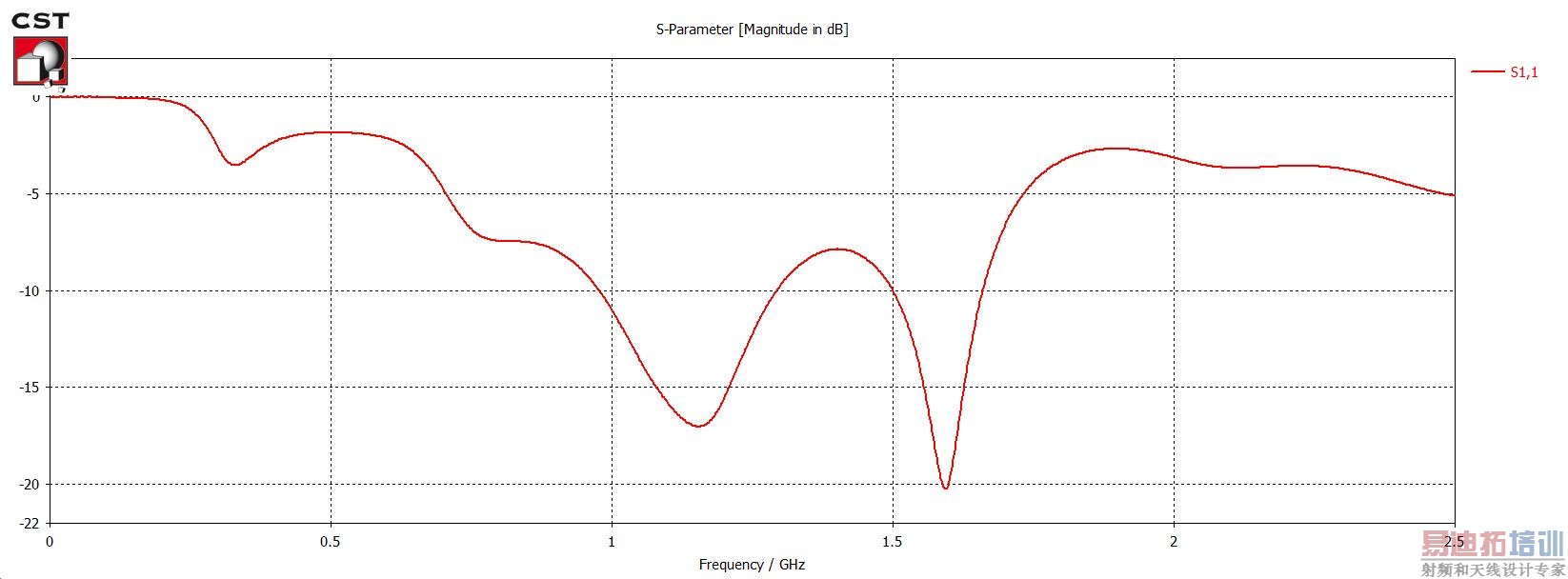

S11:

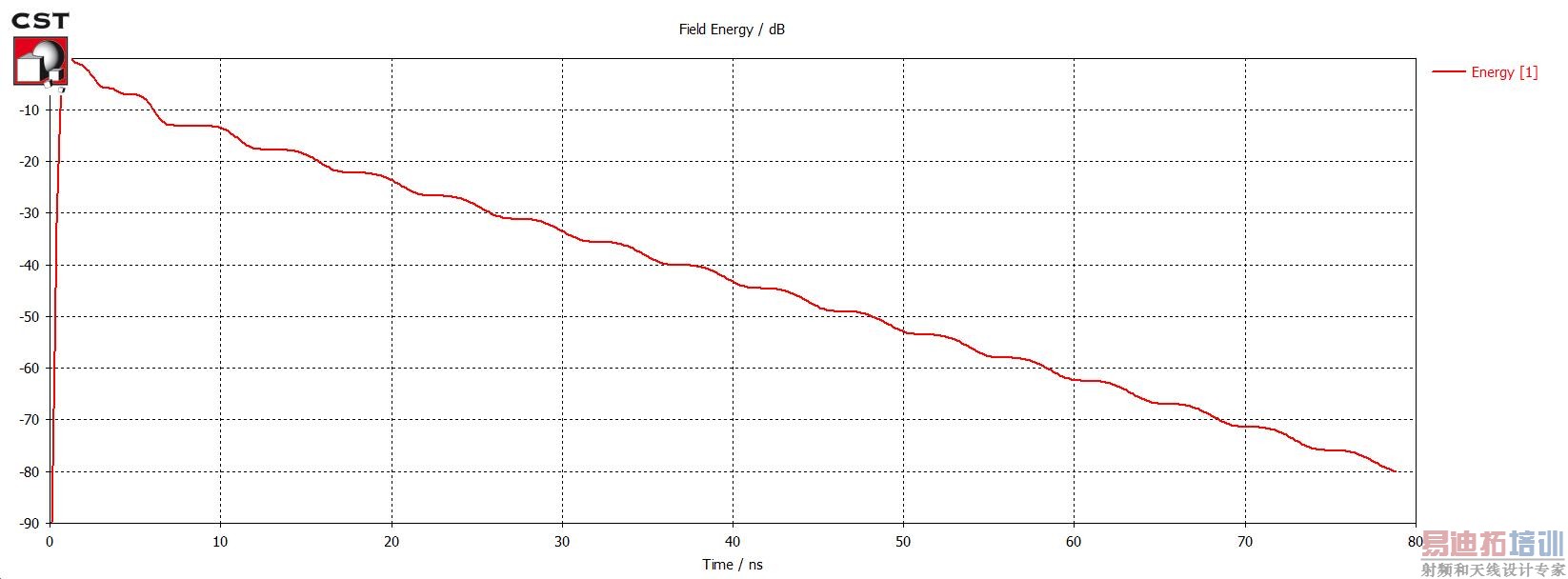

得到准确的S11之后再提高最大仿真时长上限至100个脉冲时长(140 ns),并设置accuracy为-80 dB,再仿真就可以把field energy降下来了:
最后得到的S11:
消除楼主所列的警告信息的方法就是延长仿真时间,请参考旧帖:
收兵回营!
太感谢啦,还有请问大家是不是后面那个报错跟电脑有关
应该是和电脑有关
Energy设到-80dB。不必吧
为什么?
