CST DS同轴电缆内外导体所接电阻如何建模
来源：
更新时间：2024-08-01
阅读：

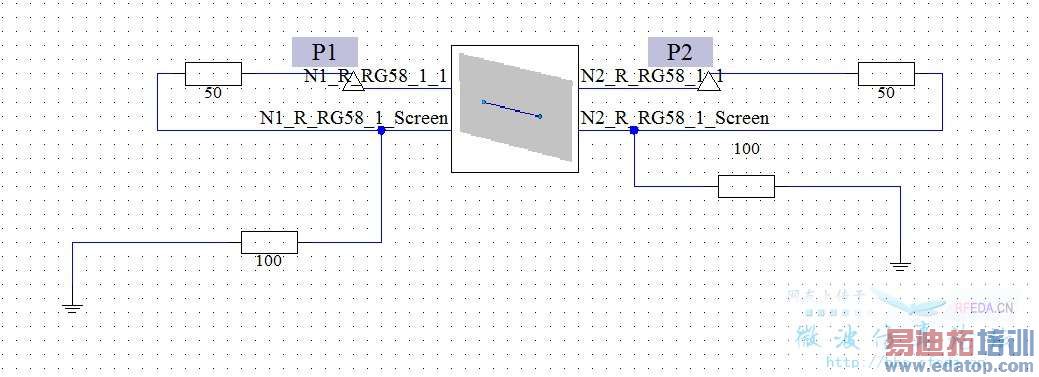

要做一个同轴电缆EMC问题。模型中同轴电缆屏蔽层接100欧姆电阻，内导体接50欧姆电阻。请问在DS中应该如何建立电路模型，我的模型如图所示，但是结果不对。 另外想问问在MWS中可以添加同轴电缆的内外导体电阻吗，如何添加？
问一下 你这个是MWS和DS 联合仿真吗？怎么个流程啊，你有类似的资料吗？能传我一份不？怎么在EM中切换到DS中使两者联合仿真啊？谢谢！邮箱loloxy@126.com

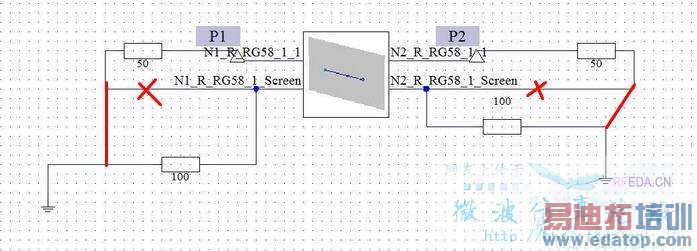

楼主这样接试试
刚刚试了一下，感觉还是不对呢。
请问一下在MWS或者CS中可以设置同轴电缆的外接电阻吗
那里不对呢。
可以的
字数字数
谢谢，是我一开始就理解错了。同轴电缆的外接电阻式按照那样接的，我理解错结果了。问一下MWS中有电阻，如何接到同轴电缆上呢？
在MWS中可以选两个点或者输入两个点的坐标值，在两个点之间建立电阻
菜单是slover->lumped elements
