CST MWS蘑菇型EBG结构建模
来源：
更新时间：2024-07-31
阅读：

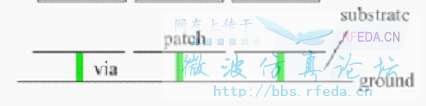

蘑菇型EBG结构的金属过孔怎么建模啊？与substrate(相对介电常数2.2)、ground（pec）之间应该用什么具体的操作完成啊。如下图，绿的就是金属过孔。各位大侠帮帮忙看下啊
画个金属圆柱放到哪里不行么？
确实是这么画的可仿真出来结果不对啊画金属柱的时候具体和贴片、介质、地应该做什么操作啊？（加，减，插入等） 可能是我对EBG结构还不熟悉 兄弟画过这种EBG结构？望指教啊小弟感激不敬
金属过孔就画一个圆形或者方形的柱子，设置为金属或者理想导体；至于进行什么布尔运算，整体要求是：柱子要保留，介质的那一部分裁剪掉。这个从食物加工制作就能看出来。
给你一个我的mushroom结构，希望帮到你
真的非常感谢哈！
