CST MWS GSM900单频PIFA天线的仿真结果与理论不符
来源：
更新时间：2024-07-31
阅读：
GSM900单频PIFA天线的仿真结果与理论不符，请高手看看，下面是模型
好歹告诉大家你的“理论”是什么样的吧？
理论频带宽度为875mhz到977hz，而这个模型的频带宽度太宽了，从一开始就小于-10db
楼主的基本理论是硬伤啊。

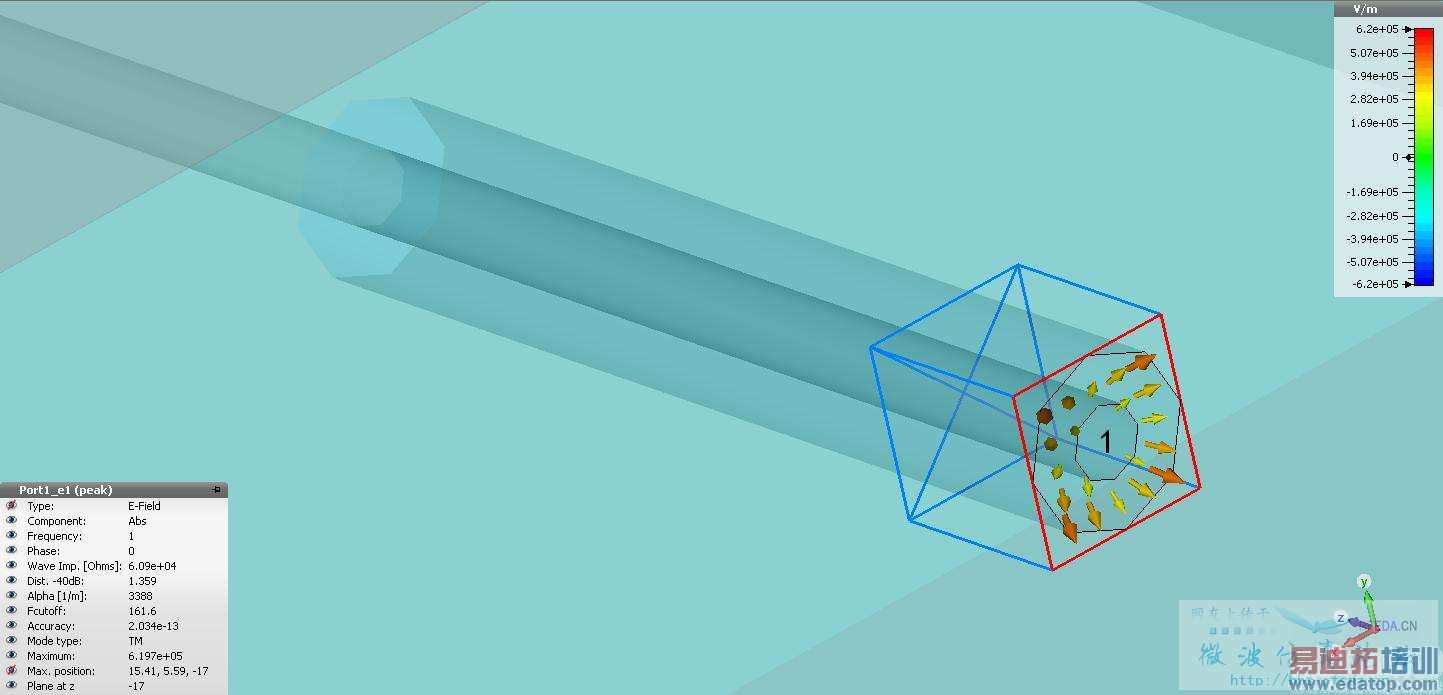

你的馈线就是个真空包裹的金属？这个是实际中你要使用的结构吗？
连line impedance都算不出来，怎么可能得到正确的结果呢？

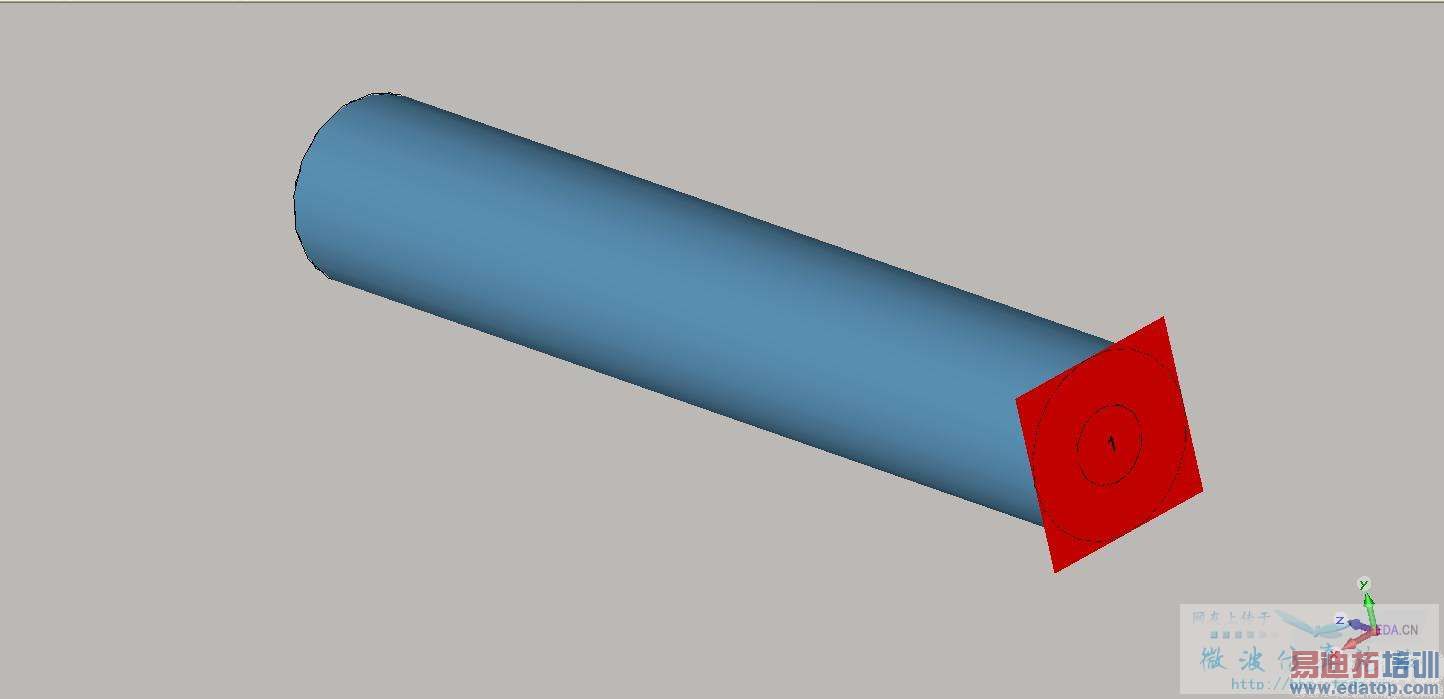

把真空改为PTFE，外面再加一层PEC，至少是个正确的同轴线：

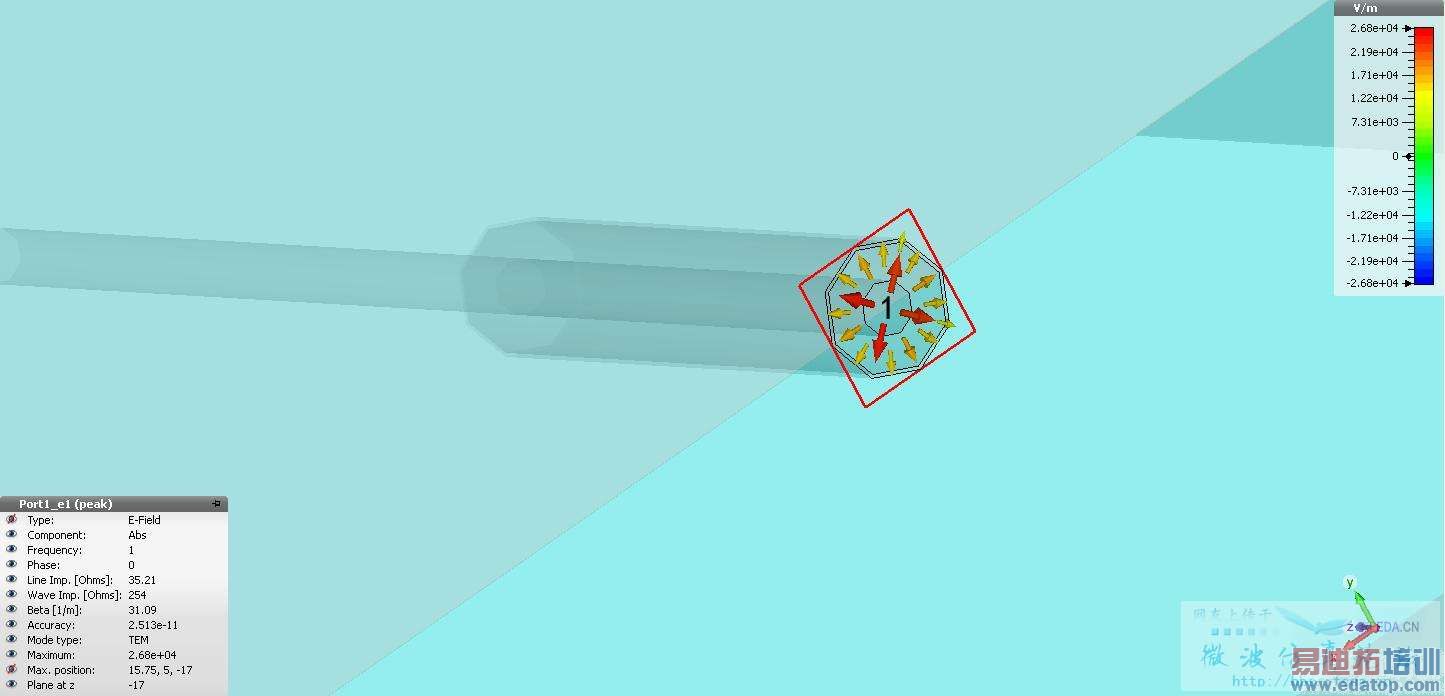

算出的line impedance是35欧姆左右，说明同轴线的尺寸还要再调整：

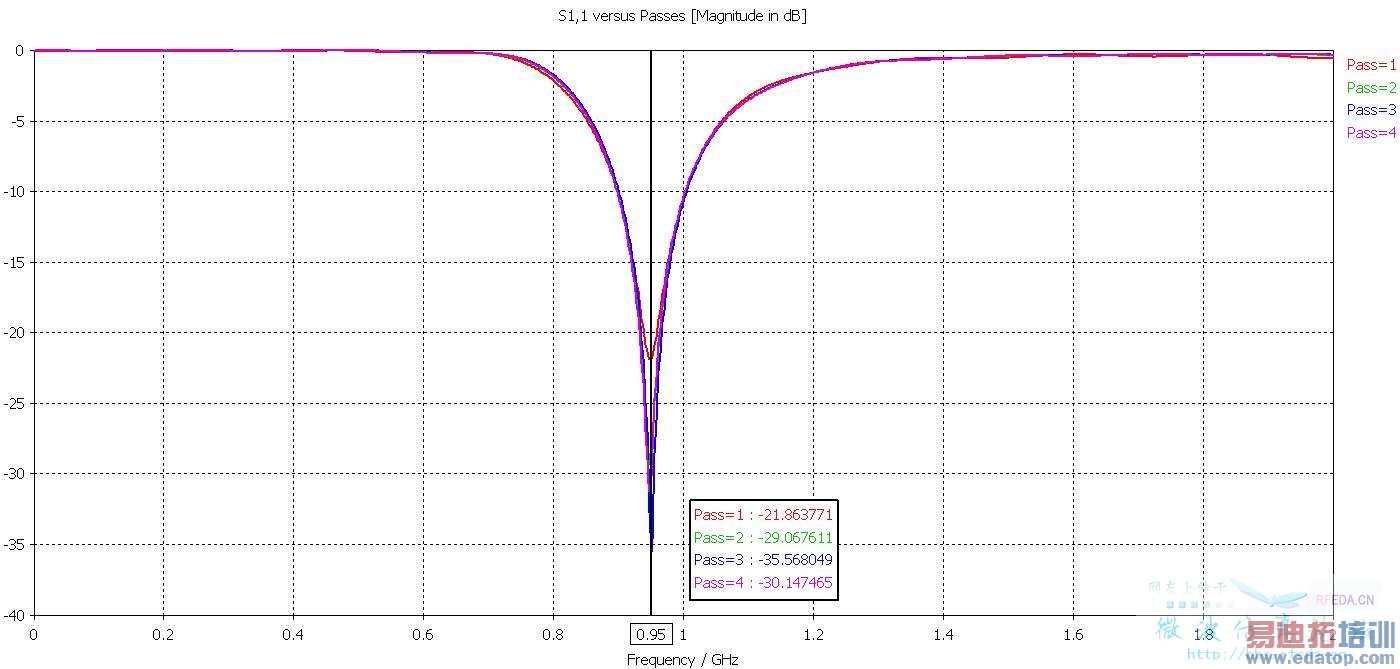

即使这样也能得到接近“理论”的结果：
不恶补基础知识是不行的……
谢谢 EDATOP 理论知识是得恶补了。参考文献也不大靠谱。
