请教CST MWS数据导出后的Origin绘图
来源:
更新时间:2024-07-31
阅读:

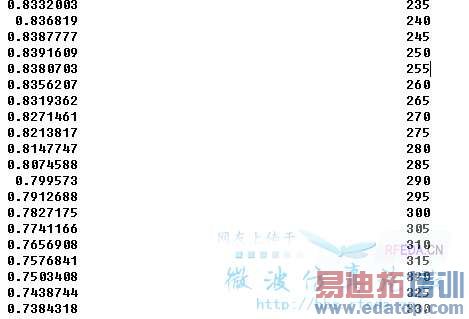

将天线远场在水平面和垂直面的极坐标辐射方向图导出后,文件里面Abs也就是模值列的数据都小于1,而在CST三维远场方向图得知其方向系数为3.568dBi,想请教如何把文件里面的数据转化为dBi,其公式是什么。详情见附图,第一列为模值,第二列为方向角。
楼主你现在还有这个问题么?
搭车同问啊 急啊 谢谢各位大侠了 导出来的一串数据 我也不清楚到底怎么才能在origin里面重现
看看是否对幅值进行了归一化,在场强方向图选项里面,Plot mode选项里面选择Directivity选项。
liner scaling 选项打钩,则输出的实际值,否则是dB数值。
把数据放在TXT文件里面拉近origin不就行了吗
CST导出的可以放在txt中,然后就可以用Origin导入了

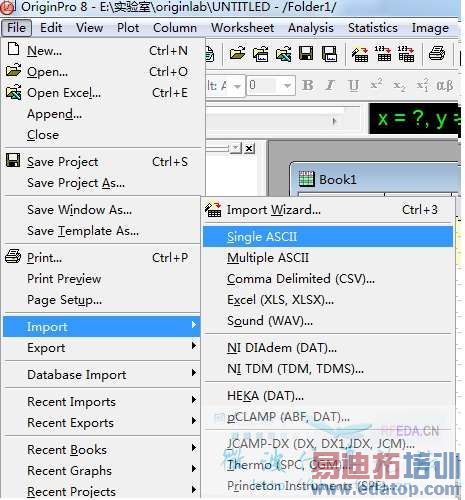

file----import-----single-ASCII ,选择刚才存下来的txt文件。之后就在Oringin里面就显示了,只要选择几列数据,就可以做出图来
上传个Origin教程,挺好的,简单易懂
这个没用过,看起很像excel
导出的数据直接可以用origin打开啊!
一直用Matlab查看结果的元谋人飘过
