CST MWS矩形微带贴片天线,建模在xoy面内,哪个是E面,哪个是H面?
来源:
更新时间:2024-07-30
阅读:
求助毕业设计的问题:最基本的矩形微带贴片天线,建模在xoy面内,那么哪个是E面,哪个是H面呢?刚开始天线的学习,望指教
又来了。
我只能告诉你,CST里面的E面是Y'OZ'平面,H平面是Z‘OX’平面
但是,这个和你的天线的E面H面可能不重合。
补充一下,z轴是辐射方向
那如何根据天线上的电流方向来判断呢?
E面与电流同向,H面与E面垂直。欢迎各位好友指正。
这个电流是哪里的电流呢?天线表面的?还是端口的激励电流?
天线表面的电流
这是我的辐射方向图和天线表面电流图,请高手帮我判断哪个是E面,哪个是H面
还以为是CST文件,这个不太好看出来

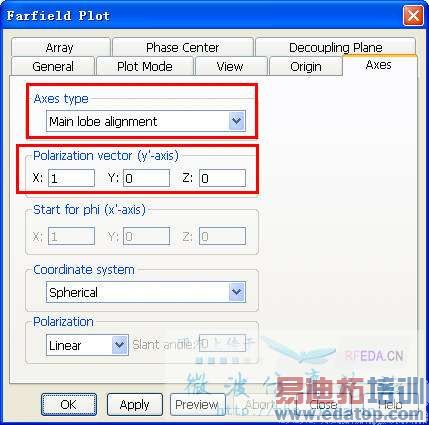

你可以在这里设置一下,然后Y'OZ‘平面就是E面,前提是你要知道极化方向
这是我的CST文件,请帮忙看一下哪个是E面,哪个是H面
