CST中平板天线的边界条件怎么设置？
来源：
更新时间：2024-07-27
阅读：

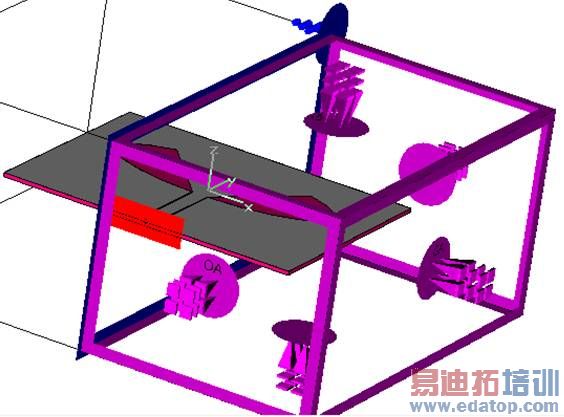

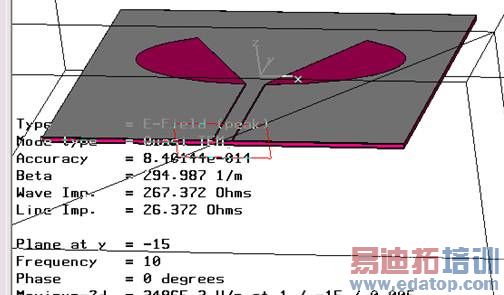

用CST设计了一个平板天线，用共面线波导做feeder. 我原本设计的共面线波导的特征阻抗是标准的50欧。但发现CST里端口的却显示是才26欧. 可能是边界条件设置的问题，请教大家正确的边界条件设置.谢谢！

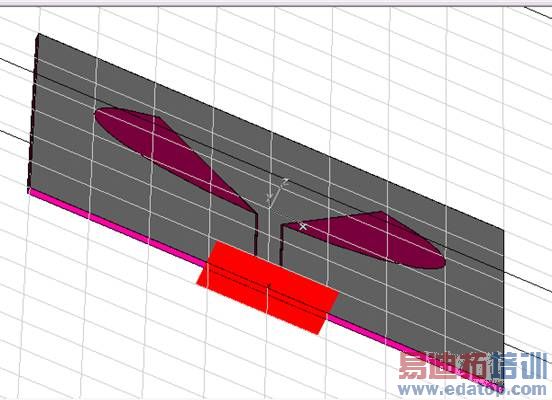

天线表面是一层PEC, 加上两个半椭圆形的slots组成！型号方向是沿Z轴两端发射！
你在后处理里计算下z矩阵，看看阻抗就可以了
好像在Results--》 s parameters calculation 里，你找找看
嗯，我也想问类似这种结果，边界怎么设置？

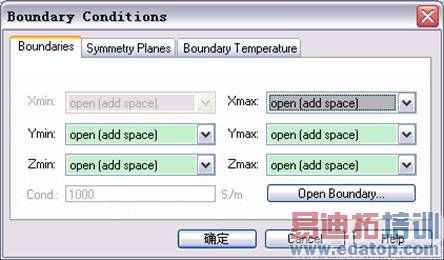

一般open add space 就可以
关于open 与open add space的区别
当开放边界离场源至少1/8波长时，他们具有最好的工作特性，“open （add space）”边界已经结合了这一规则，并且可以自动为结构添加相应的背景空间，因为“open （add space）”边界条件只为结构添加相应的背景材料，所以当有材料穿过该边界面时，不可以使用该边界条件，而应延伸到无穷远处，此时应该使用open 边界
