CST共面波导端口设置问题
来源：
更新时间：2024-07-25
阅读：

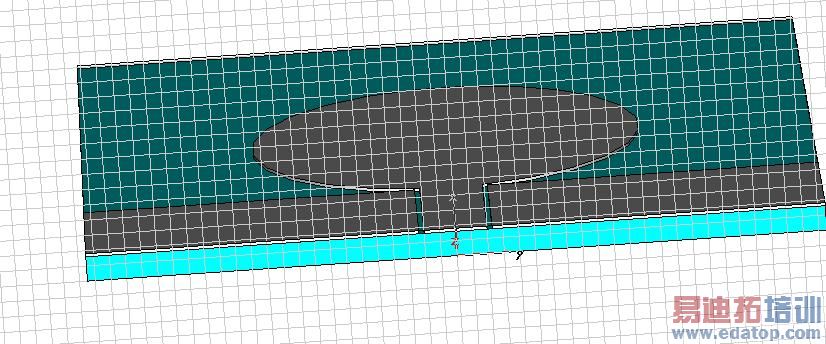

请问是怎么选取共面波导来设置端口的？还是 要通过同轴匹配来设置端口输入阻抗下面是我的图
请大家教教我
选取中间馈线端面，定义波导端口，调整端口大小，按规则调整即可
间馈线端面，定义波导端口，调整端口大小,一般是这个宽度的4-6倍
我想看看你的图你建下 Plane wave 下面是我的模型
共面波导.rar
按照管理员的意思就是说 选取中间那快然后定义波导端口 中间就有个1字 然后.....
晚上看看，休息，上班
呵呵好的谢谢老大啊 哈哈我也正在努力研究 希望大家不要嫌我问的多哦：18de

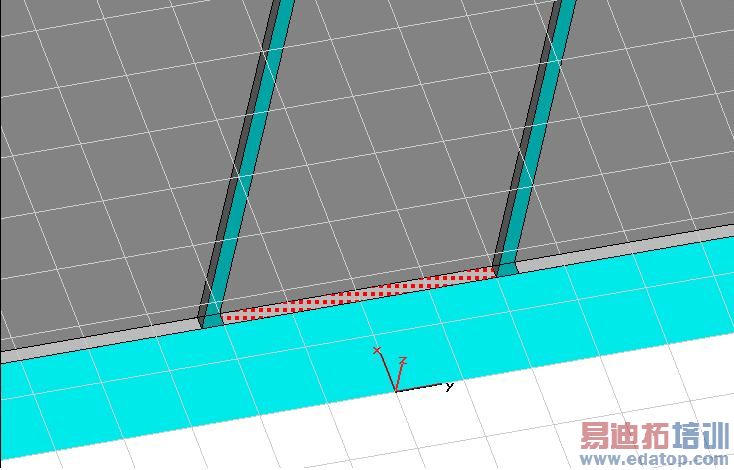

选这里啊，高度是五六个介质高度，宽度是三四个馈线宽度：17de
