CST CS仿真电缆辐射的时候，好像不能加port激励？只能加电压电流源，就像例子里有个

CST仿真激励例子辐射仿真电缆辐射的时候，好像不能加port激励？只能加电压电流源，就像例子里有个仿同轴电缆辐射的。。还有，在DS里电路连接时候，电阻电容的值怎么取，跟电缆有关系么？我一直不太明白这个，只是按照教程里给的例子取50欧姆电阻，这个有原则吗？谢谢论坛里热心人士的帮助

你前几天不是刚问过么。。我还给你传了模型

嗯，谢谢你之前的帮助。之前那个例子是仿得电缆串扰，这个例子是放电缆辐射，需要WMS协同仿真，加port激励，WMS 里用transient solver仿真时，不会默认出现激励源。加电压源激励时，WMS就会默认出现AC1的激励。。。好像是这样的......

好像是这样的。要算电缆辐射的话必须选择AC仿真而不是瞬态仿真，port没办法选，只有电压源或电流源。至于电阻、电容值，要看你的电路模型怎么建了，多看看相关文献吧。

谢谢你啊！！就是找不到相关资料，你能给推荐些资料么？

对了，那个电压源，默认的是个什么样的信号呢，我只知道大小可以调，其他参数都是做什么用的呢？好像不能设置成自己想要的信号。。像cs115 116 的脉冲信号源。

个人猜测：AC仿真主要是计算出线缆上的共模电流A，然后作为线束天线的电流元场源，再在MWS里算线天线的辐射问题，而瞬态仿真可能不用计算线上电流分布，只需算出终端波形吧。

我也是自学啊，痛苦中……资料都是公开的那些，只能多看看help、论坛还有一些文章。
cst好像确实不能自己加激励算电缆辐射，不过HFSS可以线上加激励，你可以去试试。

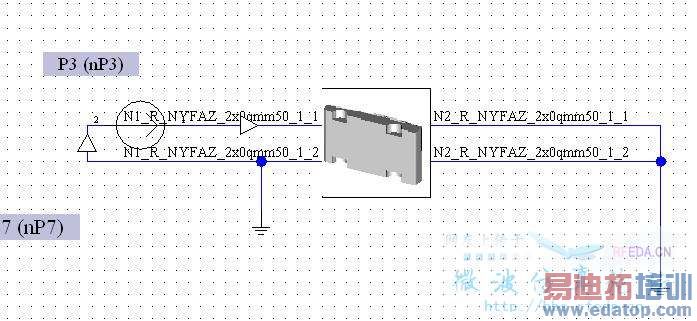

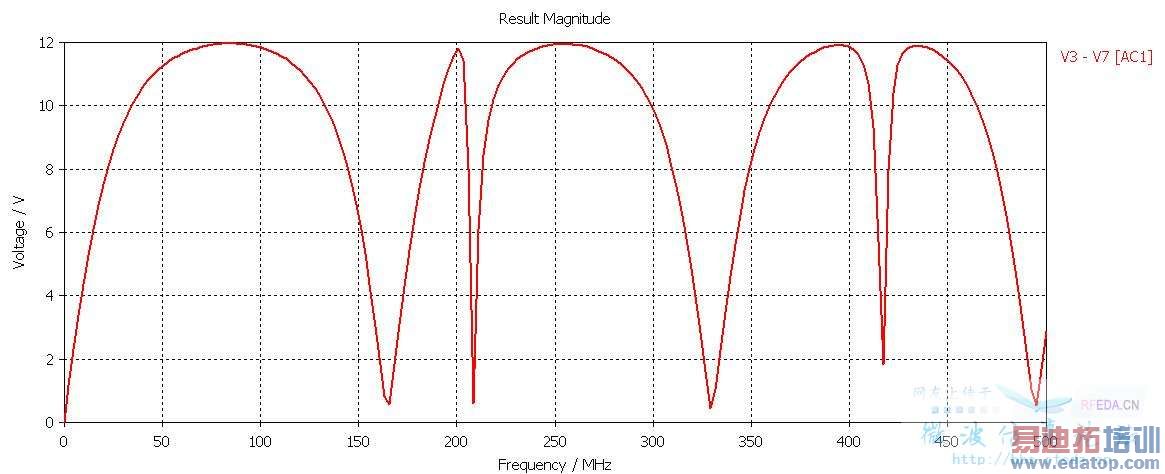

至于电压源波形，我简单画了个电路，可以看到波形，但不清楚是什么函数，参考下吧。中间线缆是普通的双股线。

见图……………………………………………………………………

真谢谢你了啊我也是自己纠结很久了。电压源波形，我也算过，差不多是这样，就是不知道什么波形。那我再试试HFSS吧，只是那样的话，电缆型号参数啥的就不好设了。。。
