CST仿真功分器，端口设置问题

模拟一个功分器，结果端口老设不对，不知道是甚么问题，高手帮忙看看吧，谢谢啊！

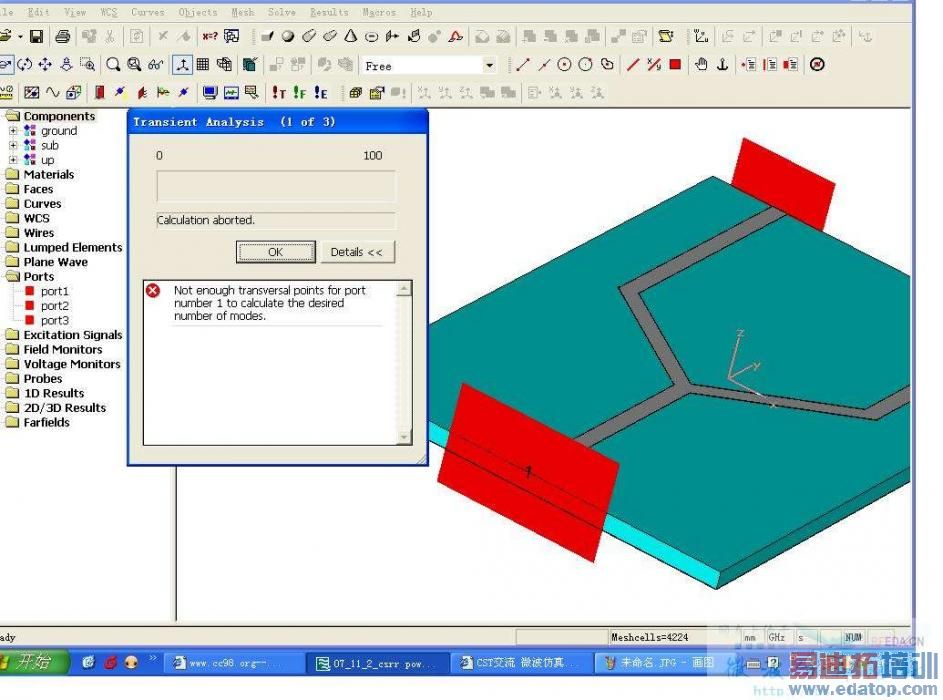

描述:错误报告如图

端口的横向尺寸太小，导致横向点太少。无法计算出实际的模。

可是不管我把端口尺寸改到多大，模拟时还是会是这个问题的

加密网格划分，同样可以加多横向点数

把模型发上来看看，也许有人能解决你的问题

也可以试试在端口面上多插入几个点试试，有点它就肯定会以那个点为顶点划分网格的。

用lumped port应该没问题的

你这是微带结构吧，如果是，那么端口的下端应该和接地板对齐－问题所在

其实模型很简单，就是上面图上能看到的那个一分二的功分器，都是微带实现的，可是我把端口的大小怎么改都不行，下面跟地对齐也不行，加密的话一开始算马上就报错结束计算了，以前练习中都是这样设置端口的，好歹都有结果，可是这个怎么改都不能算啊！
