贴片天线 方向性图问题

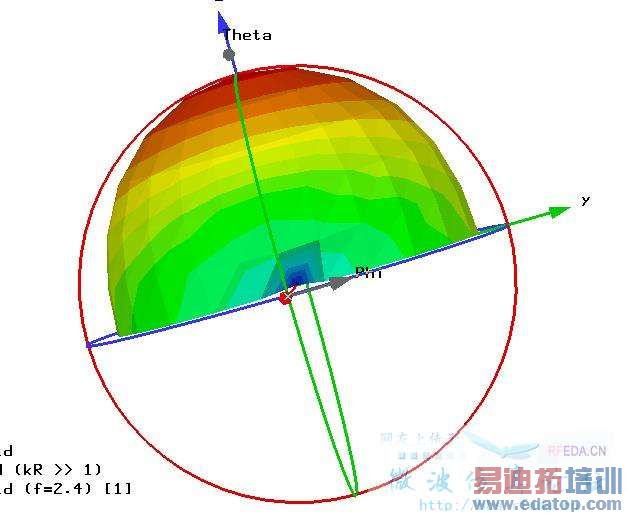

做了个例子,张敏的贴片天线的例子,最后得到的方向性图只有上半部分,貌似为无限大地面.
请问怎么让它不是无穷大地面呢?

好像跟边界设置的有关，
理论上可以仿真有限地面的

楼上能说得具体点吗?我又看了遍教程,没看到有什么地方有边界设置.
是不是工作平面的关系?我设得和地面一样大,这样是不是就相当于无限大地面了?

具体的也不太清楚。
我用CST还没自己仿过天线，当时看教程的时候，就觉得这个仿真跟IE3D的无穷大地板一样。
后来稍微注意了下，觉得好像是边界设置的问题。
再以后就没有用CST仿真过天线，因为比较多的做器件。
LZ也可以改改工作平面的大小
下午有足球比赛，先闪了，不行的这两天再找空瞧瞧。。

因为张敏书张的这个例子选用的模板就是无限大地。
你可以在一开始选模板的时候选一个有限大地的。
也可以自己改变它的边界条件，solver——boundary——再把Zmin的条件改变。
我记得是这样的哈

刚又看了教程,是这样,把Zmin的electric改为open(add space)应该就行了.多谢txwz和monster528!

他有没有说他选这个模板或者选下边界为电壁的原因？
是哪个例子？是不是圆贴片阵那个？

就是这个例子吧。
估计他选下边界为电壁的原因一是因为这个对s参数没什么影响，二是因为这样可以节省计算时间吧。

是边界设置的问题!在solve>>boundary>>condition里把Zmin改为open(add space)就行了.多谢楼上各位!

你们知道ie3d里怎么设置无限地板吗？
