CST MS仿真飞机受雷击，有些运行结果图为空白
来源：edatop
更新时间：2024-07-10
阅读：

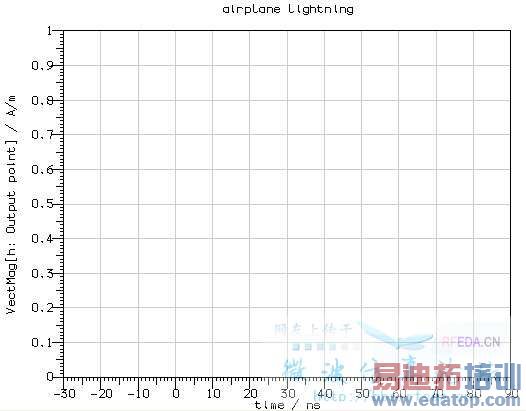

用CST MS仿真飞机雷电， 我在MS中导入A320飞机的模型，参考软件自带的雷击例子设置，运行后results里的Time domain、frequence domain、shielded cable三个图都是空白的，上面没有曲线，而space domain里的三维图是正常的，不知是何原因。
我用自己建立的比较粗糙的飞机模型是 可以仿真的。
请各位多多指点，不胜感激！
MS的问题得等lantianyi……
等lantianyi解惑啊。。。多谢
根据你传的1D Result来看，你是设置的磁场监视器。
根据我的经验，出现这种情况，跟你取的点的位置有关系，你仔细看看，是不是设置到了金属里之类的，或者多设置几个点再试试，看别的点有没有数据。
如果模型不保密的话，可以上传上来我看一下。
不过想必模型会很大。。。那不如你就把飞机删除，留下其他设置的内容，我看看。
我在飞机内外都设置了点，只有外面的点（outside）有值，里面的都是零值。而且设置 的cable的场值也是零值。
删除飞机模型后工程 46
里面没有值啊，那你看看是不是窗户啊，门啊，你都设置了lossless的材料，这使得这个A320变成了彻底的封闭腔体，外部激励源的电场必然进不来。。。
仔细看了一下你的这个表面电流的图片，似乎也没出现在窗户处的电流不连续，因此我可以初步判断，确实是没有设置窗户的材料为非金属～
这个确实是没有设置门窗，我在自己建模的时候有设置，仿这个飞机的时候就没有建立门窗，应该就是这个问题，呵呵多谢版主了，明天再按照版主说的试试！
学习学习，有用就好
