小弟最近在練習MWS
模仿畫某一paper的模型(參數和paper上完全一樣)
但不知道是哪裡弄錯了
用t,f-solver跑出來的S參數都很小 (E-4E-6等級)
可以請大家幫我看看嗎
謝謝!!
附上檔案
先声明我不懂腔体，也只会用T-solver。

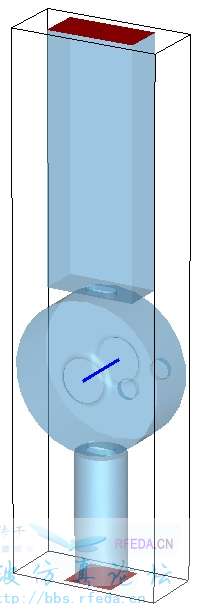

楼主的模型：

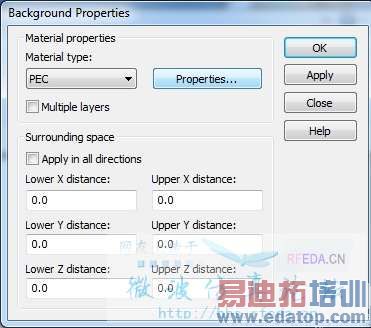

背景材料是PEC：
腔体是真空，仿真频率2.89-2.91 GHz：

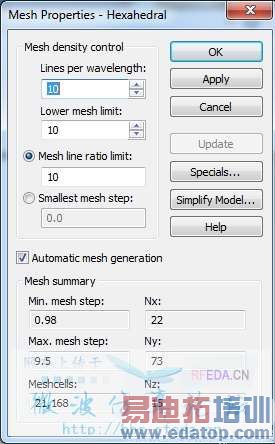

先设置global mesh properties为10、10、10，取消metal edge refinement factor：

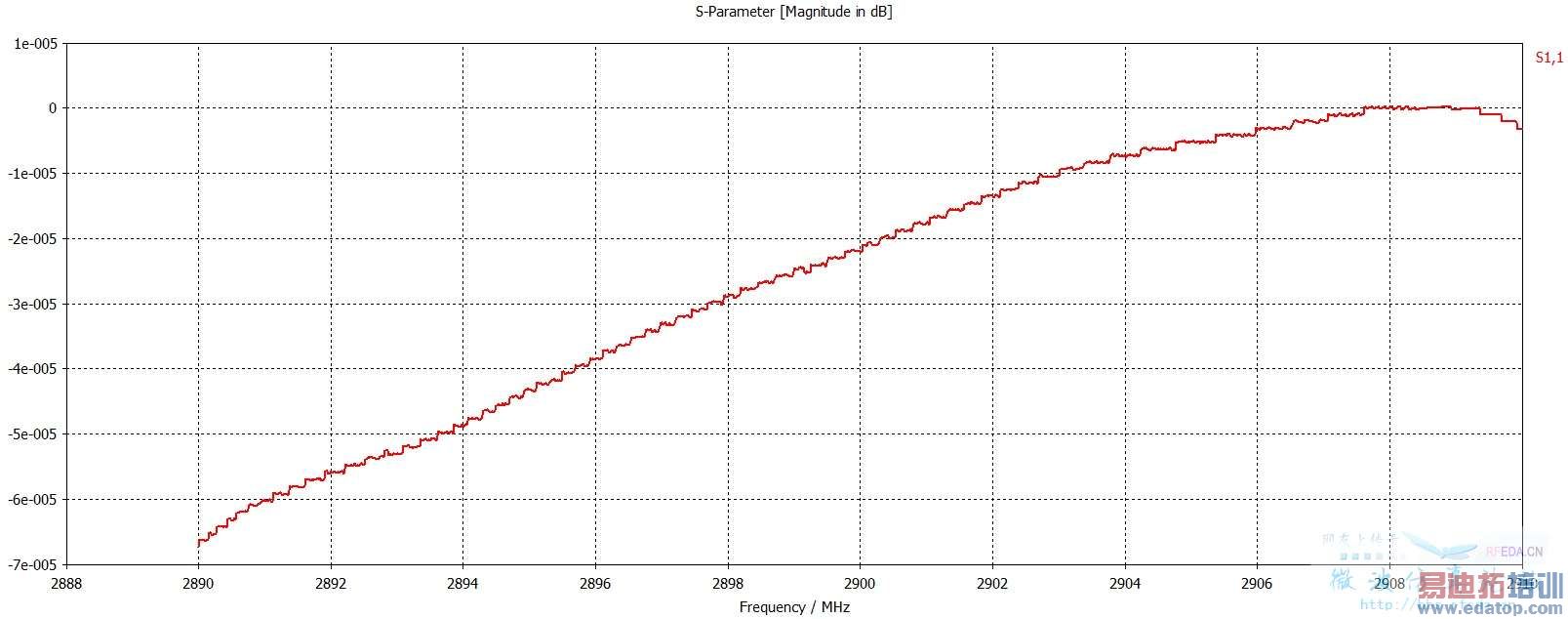

用T-solver得到的S11（激活了energy based adaptive mesh refinement，两个pass之后结束）：

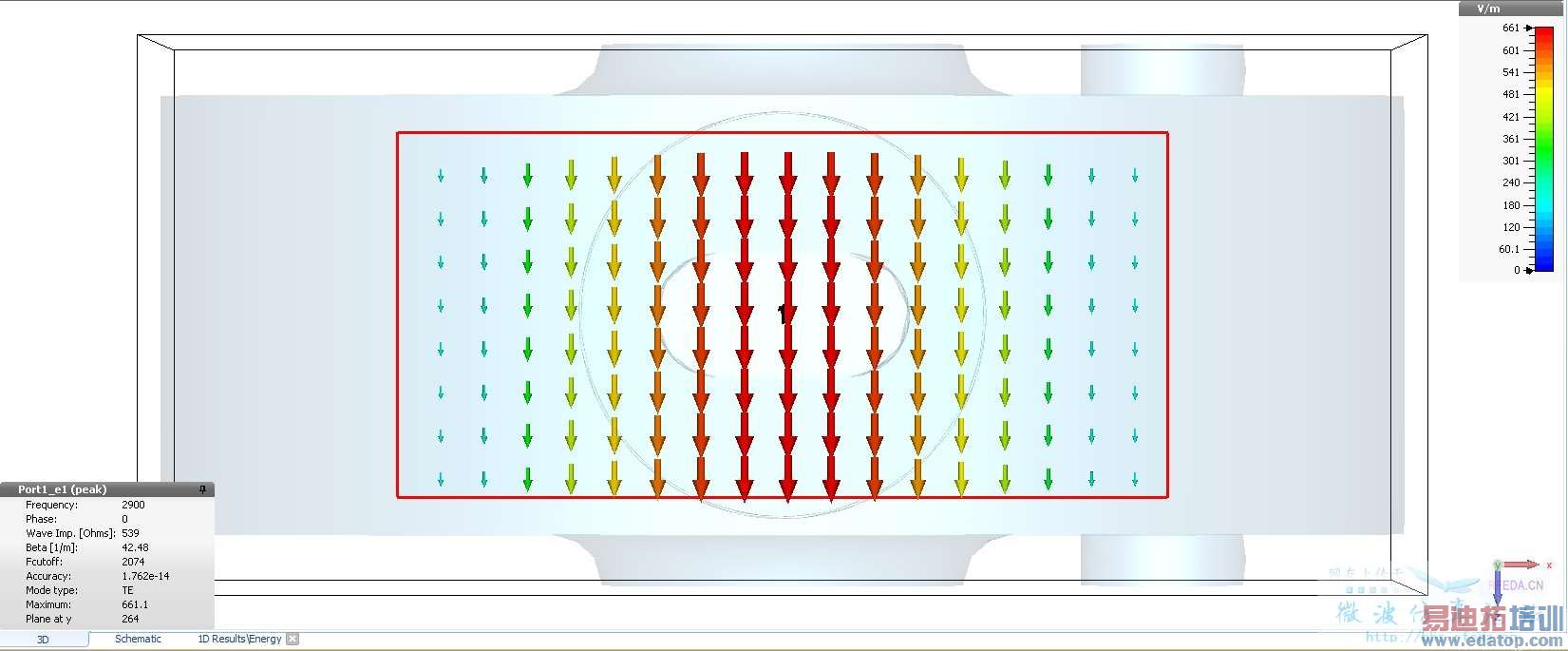

基本就是1，全反射，腔体不工作。可能的原因是什么呢？看看端口属性：
也就是说，这个腔体在端口1只工作到2.07 GHz，再高的频率就没有意义了。把频率改为0-3 GHz：

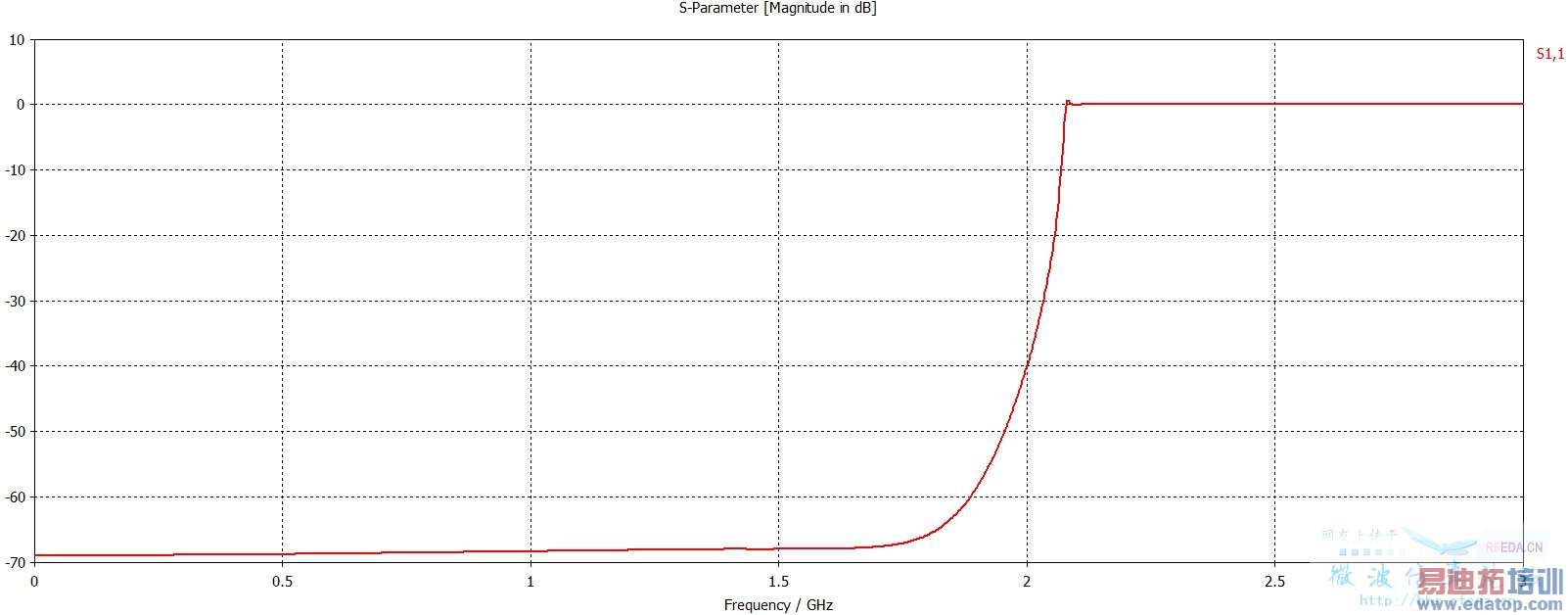

得到的S11：

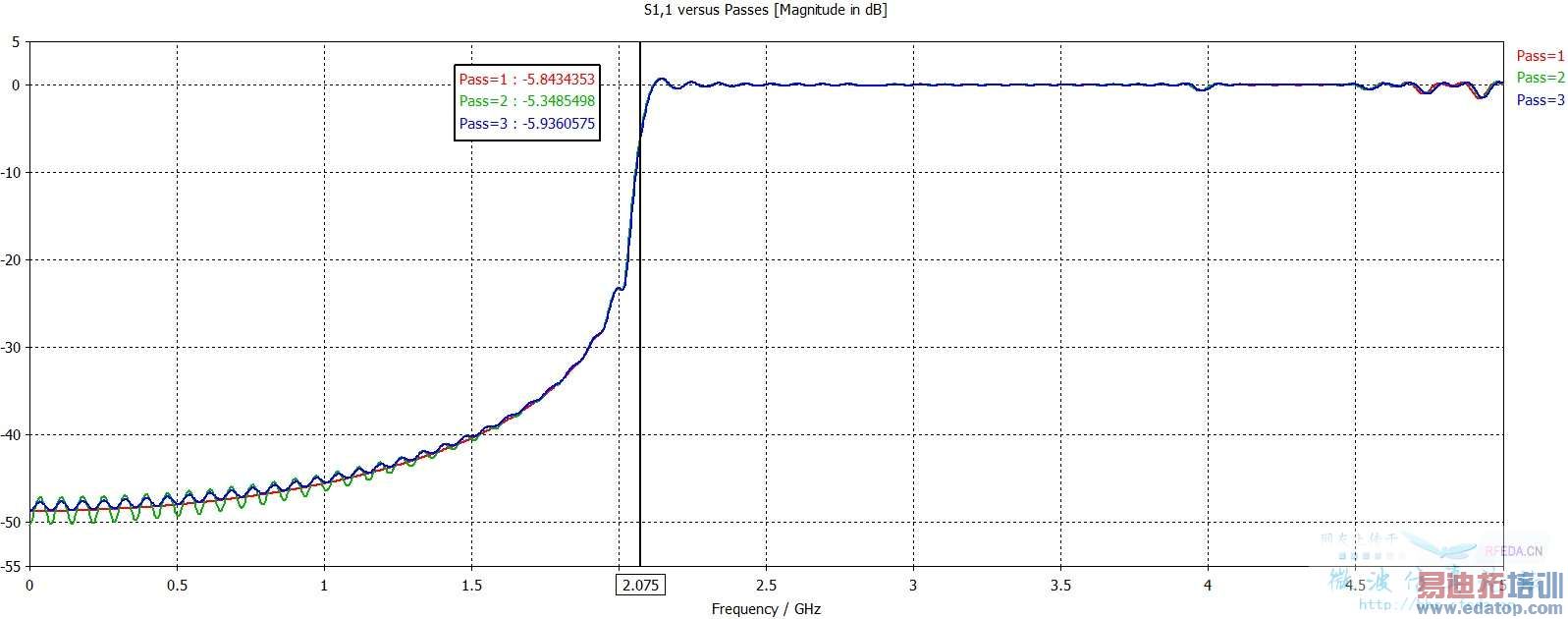

使用AR-Filter：
以下只是其它的验证：
如果给腔体另一端也添加一个端口：

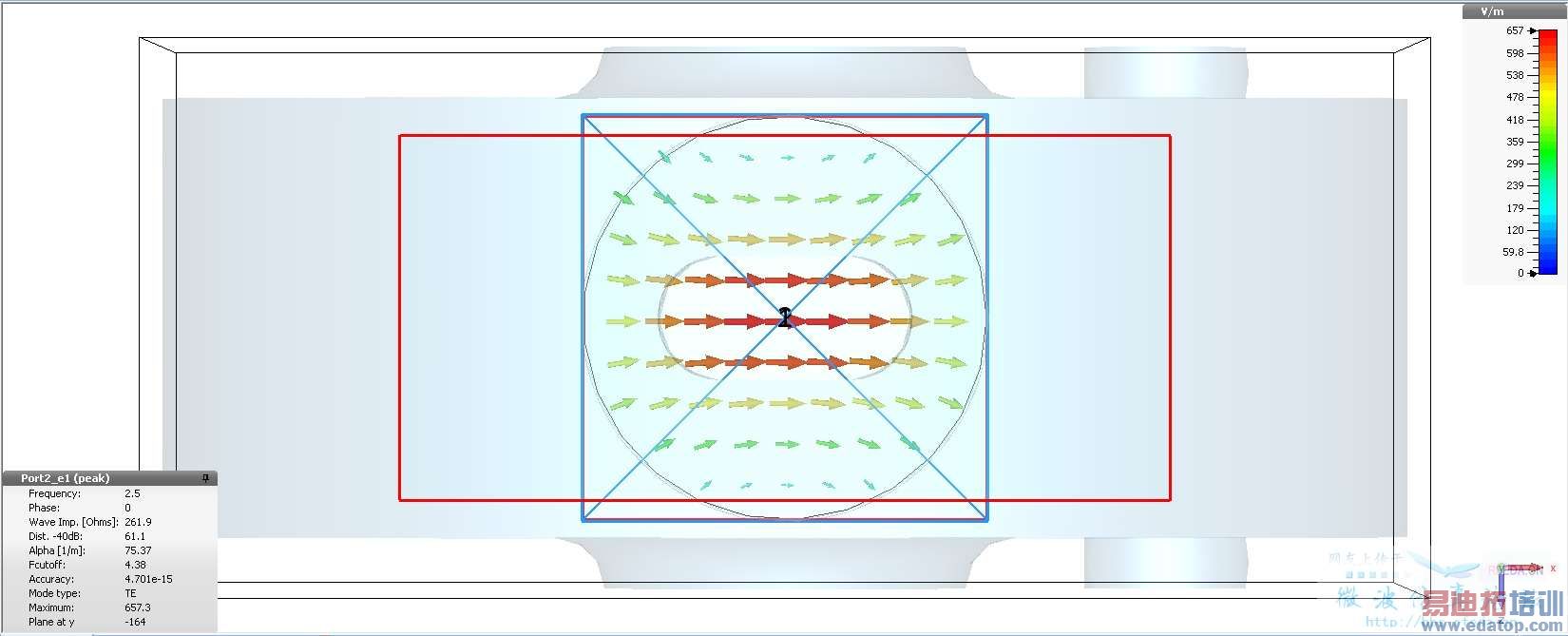

端口1的属性不变，端口2的属性：
说明端口2可以工作到4.38 GHz。仿真频率设置为0-5 GHz，得到的S11：
S22：
对于腔体仿真必须注意器件的截止频率。
收兵回营！
感謝大師指導!!
我馬上來好好學習一下
真的是很感謝您抽空幫助!!
