CST1米线缆谐振频点

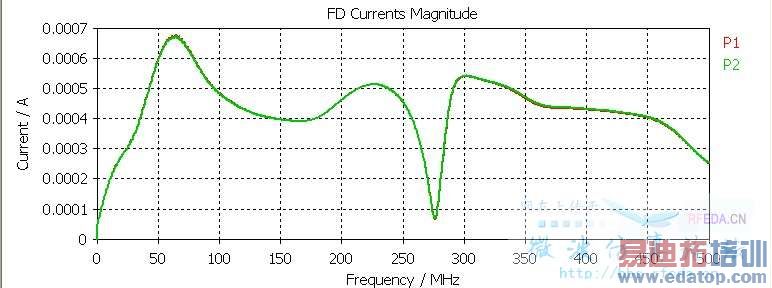

线缆自身不是应该有谐振频点吗？那为什么我的仿真图（下图）中却看不见谐振频点，线缆长度为1m，它的谐振频点应该在仿真范围内啊？在谐振频点处，电流或电压的值一定会有剧烈变化么？如果不一定，那如何从图中看出谐振点？

你用的是什么工作室？什么样的端口？什么样的激励？

我用的是CS工作室，以高斯平面波作为激励，只是仿真单根线缆,AC仿真，测线缆两端电流值。

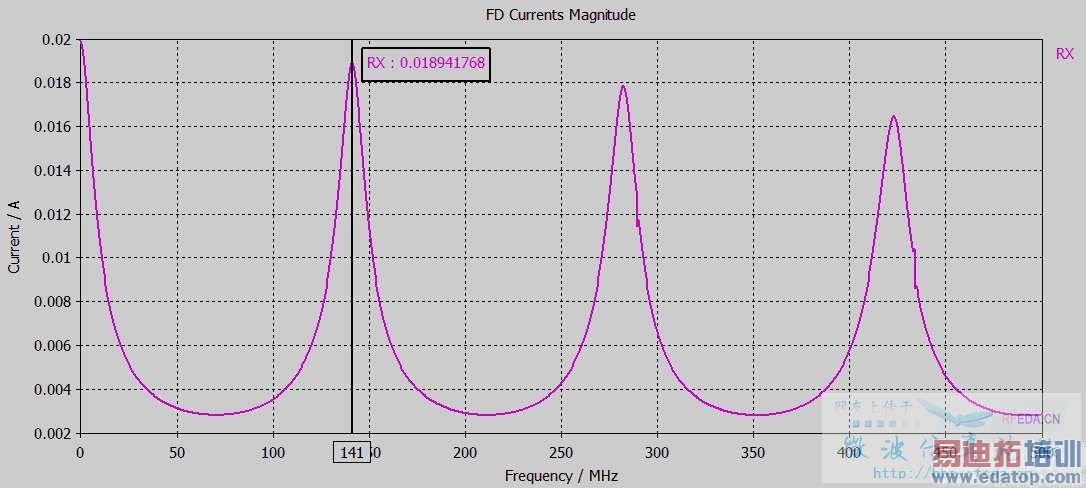

1m的Single，500M以内应该有三个谐振点，141M+、282M+和440M+.
楼主再检查下仿真的设置和步骤吧

这三个谐振频点是由仿真图得出的么？有计算谐振频点的理论公式吗？

不知楼主的这个问题解决了没？

这三个点是软件仿真出来的。暂时没找到理论计算公式。
不过从多种仿真结论看，谐振频点跟线的类型、长度有关系。比如Single型，长度越长，谐振频点越密集。

知道了，辛苦啦！谢谢！

请教一下，我是初接触CST，想了解线缆工作室，有没有什么好的资料啊

我用的资料是CST工作室套装丛书13—CST 线缆工作室基础入门与应用算例，那里对线缆工作室介绍的很详细。
