一种组合偶极子天线（阵列？）的分析求助

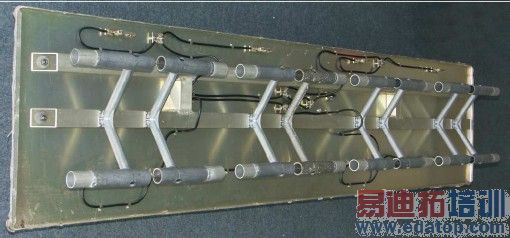

遇见这样一种天线

它的馈电电路图如下所示：

说明书上给出了一副方向图

我想在软件中建模分析这个天线，得到更详细的性能参数，请教一下诸位这个天线应该怎么实现？多谢！

功分网络 + 8对偶极子？

貌似是这个样子，该怎么建模呢？

按里面的原理图建模就行了吧

没明白楼主想问什么，是这个天线在CST MWS怎么画还是这个天线的工作原理？

我想说的是在CST MWS中如何实现

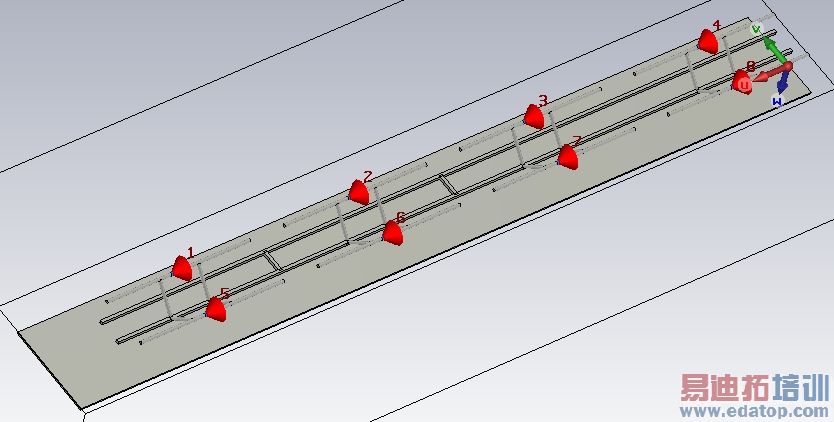

下面是我建的模型，这样可以吗？

能把你的文献和cst模型传上来看看么

有用的文献信息上面已经贴出来了，我的试验模型如下，请不吝赐教！多谢！

增益多少？

不明白工作原理，没有意见。
