CST2012边界条件open和open（add space）影响

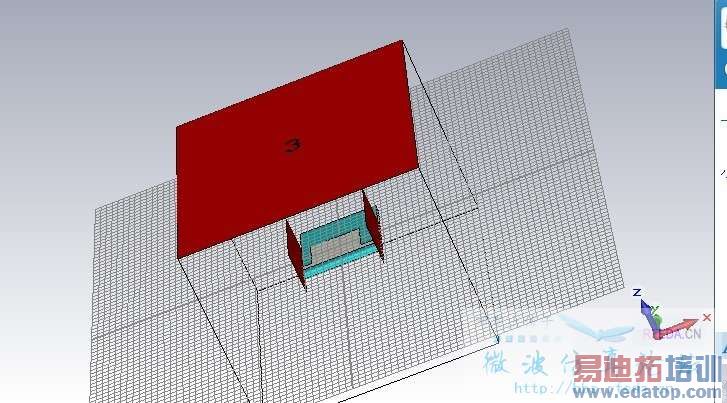

才开始学习cst建模几天，遇到很多问题，其中就有关于边界条件open和open（add space）设置区别。楼主根据论文画了一个简单的三端口模型，其中微带天线正上方的开阔空间有一个端口辐射入能量与天线耦合（这个要求是论文的，一时说不清为什么要这样设置）。波导端口是根据port中计算的宽度。

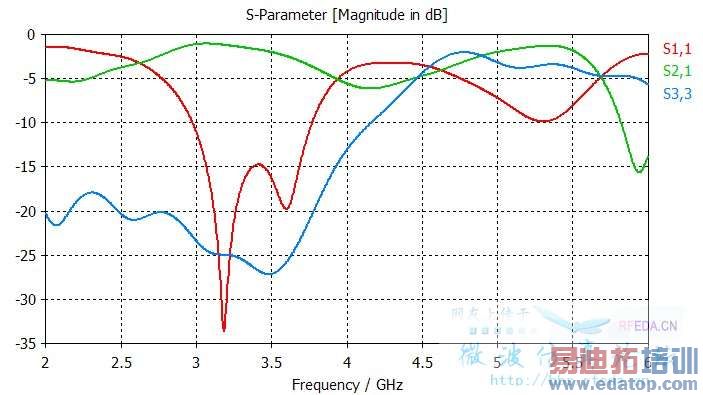

两个相同模型。先一个是用的open（add space）s参数

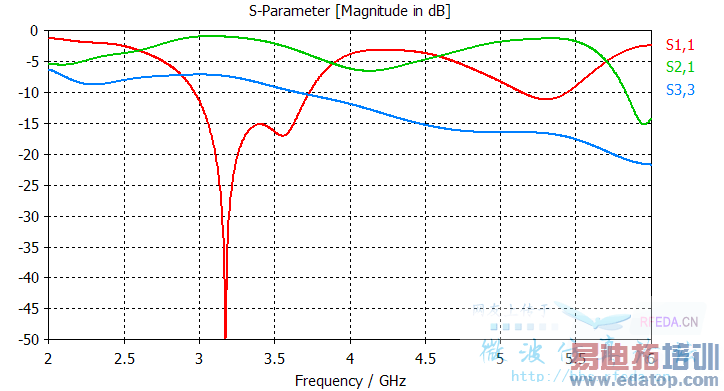

然后我将x、y轴的上下均采用pen边界条，z下是接地，z轴上平面是add open边界

1、s参数图中看到1端口2端口的传输和反射基本不变，主要是3端口的反射能量。还有感觉贴片天线辐射模式也改变的，是不是由于边界变化导致的？

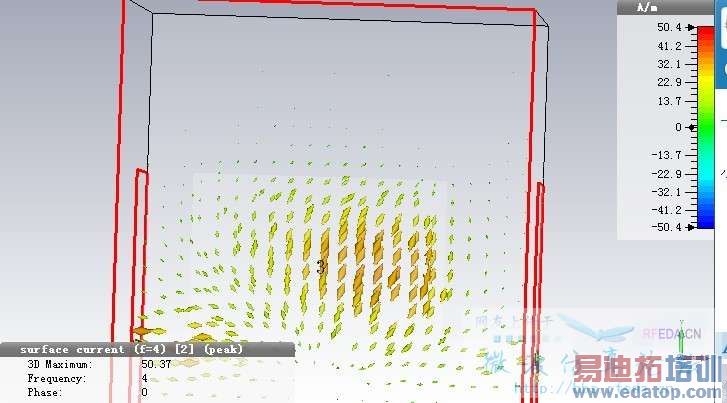

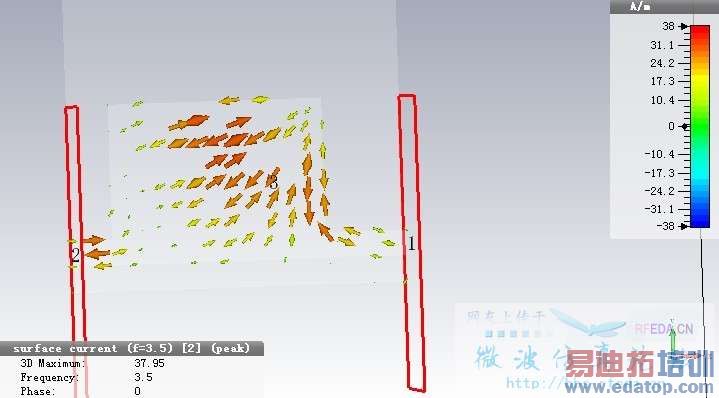

2、在设置field观察器时候在open边界条件下最低的观察频率只能设置为4而在open add条件下则没有限制，这是什么原因？（是不是截至频率改变了）场观察器的最低频率设置和什么有关的。
3、到底边界条件的设置有什么限制？我以前一直用hfss，不知道hfss和cst的边界条件设置有什么区别。
由于楼主才疏学浅刚刚学习接触软件，所以问的问题有些奇怪或者很小儿科，但是希望大家可以指出和讨论。谢谢

等待Hefang回答，据我了解open和add space的区别仅是后者在结构外加了一些真空，避免比如pec接触边界的现象，其他的好像也没什么不同，我也不确定，可以看一下帮助文件，然后再分析你的这个问题
这种馈电方式好奇怪

为什么一定要等我回答呢？我也不是什么都会啊。

楼主的三个问题：
1. 如果看不到模型本身的话，依照现有的信息我说不出来是什么原因。
2. 同上。
3. 我没用过HFSS，所以我也不知道有什么区别。如果楼主用CST，那就干干脆脆地忘了HFSS吧。

嗯嗯，主要是刚刚上手cst，我先看看帮助文件！谢谢回答

我也认为add space仅仅在结构外加了一些真空为了避免模型其他介质和边界接触，那么open是在什么情况下设置为好？
谢谢回答，我会先去查看帮助文件，毕竟刚刚接触要慢慢研究。

.Open边界：波以最小反射穿过（模拟自由空间）
Open (add space)边界：（用于天线远场计算）

非常感谢!学习了,好像就是这样.

主要是我印象中你好像回答过类似边界条件的问题and你比较有专研精神，说不定会替楼主试一下，然后分析分析
