CST MS中线缆仿真
来源:edatop
更新时间:2024-07-07
阅读:
在CST MS 中,outputs 中的“path integrals”与wire properties 中的“output”在计算线缆终端时的电流和电压值有什么区别吗?
没用过这功能。。现在2013版本了,MS工作室已经没有了。
Path是个积分值。且Path不是一个参与仿真的实体,仅仅是个"路径"
而Wire是实际参与仿真的实体,是“线缆”。
印象中我用过一次Path,但想不起来是什么时候了。
谢谢!那我要是想要监测线缆终端的电流值,是要用哪一个来计算是对的呢?
如果你就是实际有那么一根线缆需要监测,那当然是wire啦
非常感谢!还想请教一下,如果线缆两端与金属体接触,可以认为线缆时接地的吗?还有就是关于circuits中的设置问题,需要在线缆的两个点之间加入元件,如电感、电阻等,那加入之后,这个电路是与线缆并联的关系吗?还是只是赋予线缆这样的属性?
接地这个概念不同的人的理解是不一样的。你说的接地是指电势为0的参考点还是“地”?
circuits的元器件应该是串联到线缆上吧。。。
电势为0的参考点与“地”有什么区别吗?这是如何设置的?一般情况下,应该选择哪一种?

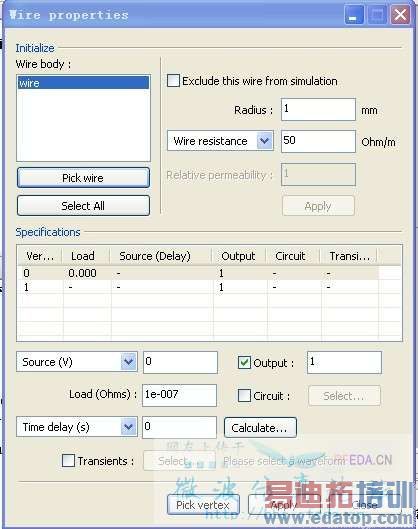

可以在wire属性里面进行设置,设置各种电阻电容,监视电流输出
可是我怎么只能设置电阻?wire 里面得circuit是怎会使用的?看来套装丛书,可是里面解释的不是很详细。
