CST TDR仿真不对，Allegro PCB,100欧差分线

想看一对差分线（100欧姆）的TDR仿真结果，PCB是6 layers,allegro 16.6设计的。
但CST2013仿真结果明显不对，与理论值和实际测试结果都相差很大，分析了很久都没解决。
我感觉是仿真设置和Mesh 出了问题，但又不知道具体怎么设。请各位大牛指导。万分感谢！

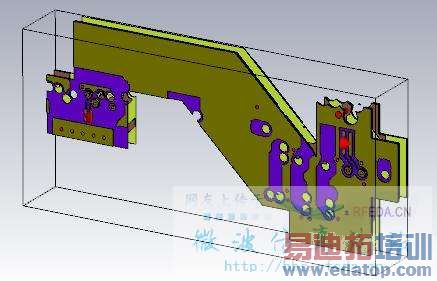

模型截图：

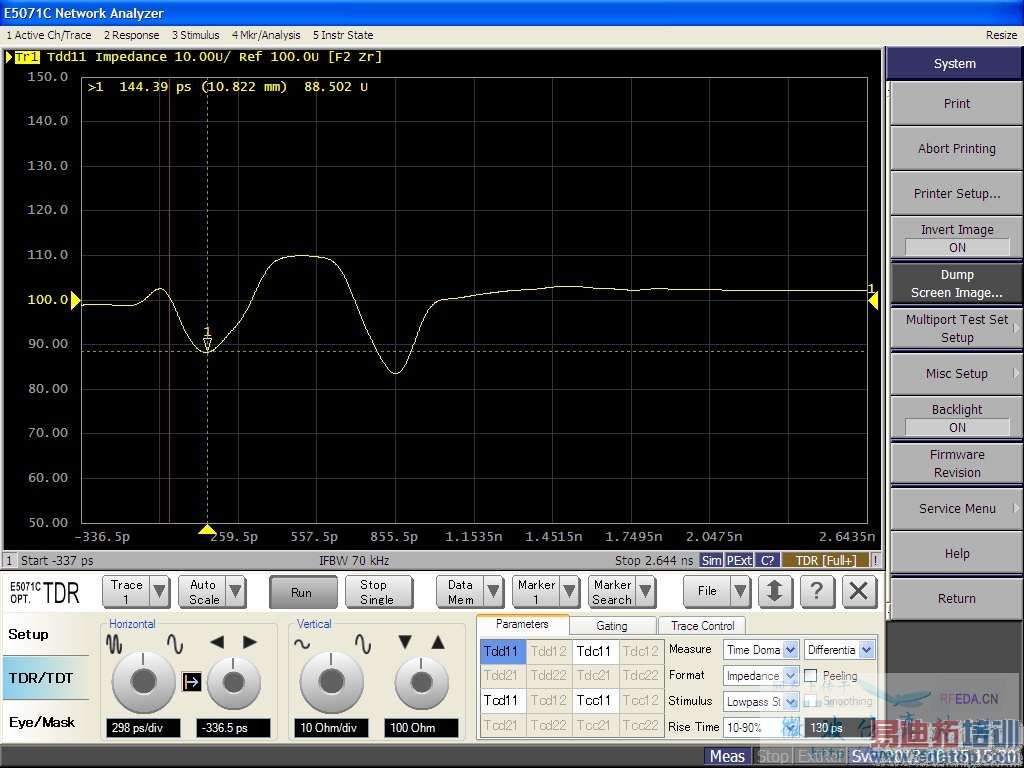

下面图片是用 Agilent TDR的实测波形, 压缩档是CST仿真文件




仿真文件 Archived from CST2013 19



第一个PART 怎么都下不了呢

我试了可以， 你再试一下，不行我就重新上传

無法讀取請問是用哪種模組??MWS嗎??

看了下你的CST文件，主要问题是频率范围，也可以说是脉冲长度的设置

我简单测量了一下两个端口之间的距离，大概957mil，也就是25mm左右，光速需要0.08ns从1端口传到2端口，而你的激励信号长度为0.09ns，明显不能分辨印制线上的不连续，建议将频率范围设置为0-100GHz试试

线长1625mil. 对应在FR4介质里的传播时间是 230ps 左右。
040G带宽也应该够，对应激励脉冲上升沿是21.9ps，已经很陡了。我试过20G带宽和50G带宽，只是影响结果的精度。
这对差分线跑的最高信号频率是2.5GHz。
我重新上传了仿真文件，大家再看看能否打开，谢谢！


问题还是没解决，改变MESH数量会生成完全不同的结果。所以现在我不清楚要怎么设置MESH才合适。有没有人可以帮忙设置一下正确参数，谢谢！

你的感觉是对的，mesh出了问题。
但这个完全没必要“分析很久”，CST作为一款成熟的商业软件，怎可能仿真结果如此离谱？
相信你仿真的过程中肯定看到此警告：mesh cells are represented in staircase mode and have been filled with PEC……
如果此时你看一眼你的网格，你会发现差分信号线都和GND短路了。
信号能传的过去才怪。

所以CST TDR仿真是没问题的，你还需要加密网格，特别是z向的

因為2013我開不了所以看不到 不過我有些建議 如果你先看TDR的話
CST 的excitstion signals 那使用smooth step   我從你的儀器上看到 使用的上升時間
應該是 10-90%  130PS   所以你可以設定 Arise 80%   130PS 這樣就跟你設定的頻率無關了
也會跟你的 儀器的上升時間一樣   基本上波形的大略圖會差不多 再來就是你mesh設定的差異

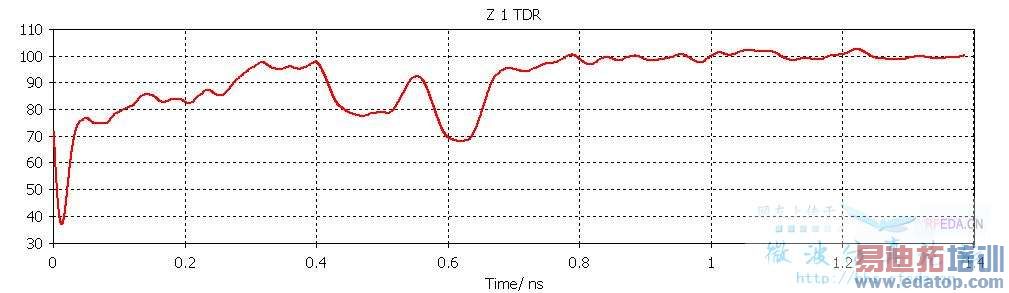

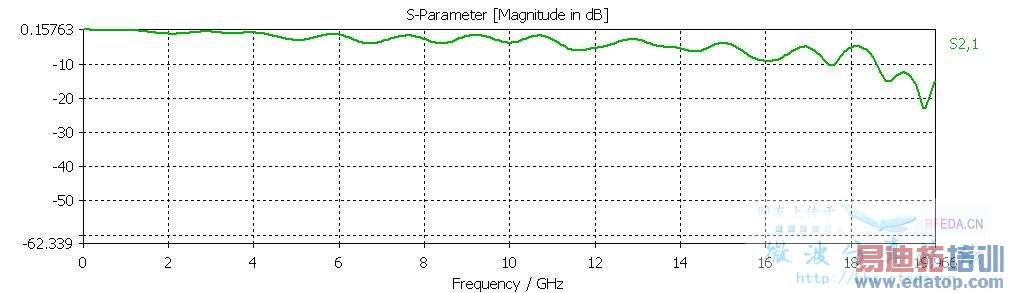

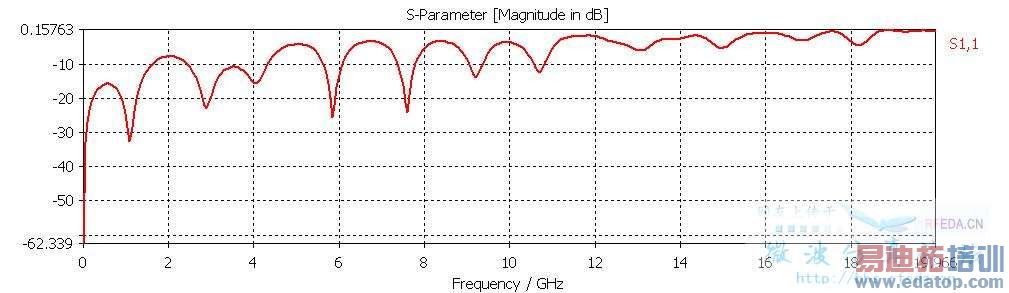

在各位大佬的建议下，我优化了mesh, 仿真结果如下：



结果看起来有点象样了。但有两点还不明白，
仿真图中TDR传播时间是0.65ns, 我用ads 自带的linecalc 输入PCB参数( Er=4.0, TanD=0.02, 层厚H=3.5mil, 线宽W=4mil, 线距S=10mil ) ,
得出 Ko=2.689, Zodd=59Ω，那么Zdiff = 118Ω；

问题1：为什么TDR 仿真出来的阻抗会小于118Ω?
问题2：根据Ko=2.689, 推算出差分线长是2340mil，与实际长度1625mil相差比较大，这个误差是怎么来的呢？
请大佬们继续建议，谢谢！
