CST MWS功分器计算
在用CST仿真功分器时，出现如下信息：
Steady state energy criterion met, solver stopped
计算终止，请问各位高手造成这种原因是什么，要如何设置？
谢谢！
能量已经达到求解要求，计算停止。这有什么问题吗？可不可以详细些？
正常的提示信息。没问题就不要自寻烦恼。
不好意思，是我没说清楚，我把我建的功分器模型传上来，请楼主帮我看一下，
仿真过程中前80%都是对的波形，之后突然波形就不对了，就会显示能量达到设定要求，停止求解。
请问应该如何设置，才能得到正确的仿真结果，谢谢！ 13 13 13
对不住大家，不小心多点了两次，三个附件是一样的，只要下一个就行了。
你的模型存在诸多问题，一起来探讨一下：
1、你使用的是频域求解器，我习惯用时域的（这个不是主要问题），我将其改为时域求解；
2、CST中不需要空气盒子的概念，只要设定相应的边界条件即可，所以将你模型中的好几个air介质的模型删除，而且你的边界全是电边界，我改为open（或者是open add space也行）；
3、这是最主要的一个问题，你使用的sma接头进行馈电，但是sma头外面包裹的是金属，需要接地的，而不是你那样完全将sma里面的介质裸露在外面，要知道电磁波在同轴线里面传输的时候，同轴线是有内外导体之分的，所以选中sma的外表面，生成pec包裹的同轴线外导体；
更改前
更改后
4、你的sma头的内芯没有接触到波端口，我不知道这样行不行，我把它延伸到和波端口接触的地方，
5、我将你的ar-filter去掉了
6、你的background为什么选的是PEC呢，我改成了normal

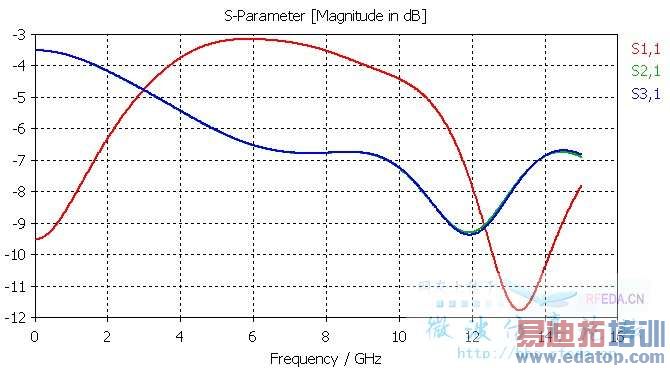

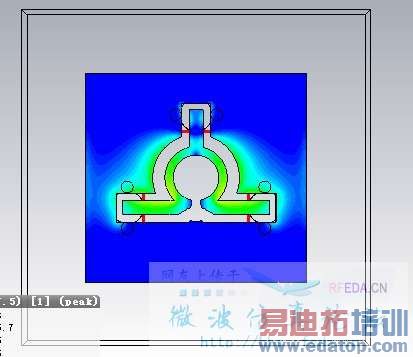

最后得到S参数（不知道你需要的是什么频率）和电流传播图
我觉得频点和微带的宽度、长度以及和地板之间的耦合程度有关，这你就要继续研究了
打完收工！
受教了，非常感谢楼主回复！
我做模型时选的模板是波导滤波器，所以背景材料是PEC，我的理解sma接头外面就是无限大金属了，所以认为已经是同轴了，以前我做微带滤波器是就是这么做的。
再次感谢楼主！
