CST MWS参照文献仿真结果却差很远

参照了一篇文献仿真，可是结果却和文献差的很远，也很奇怪，建模上应该也不会有问题，不知道问题出在哪里
本来端口的阻抗应该是50欧姆左右，仿出来却是100多欧姆
请教各位大神们，能不能帮我看看呢
文献和模型文件我都上传了
在此多谢了

很简单的原因：端口模式错误。

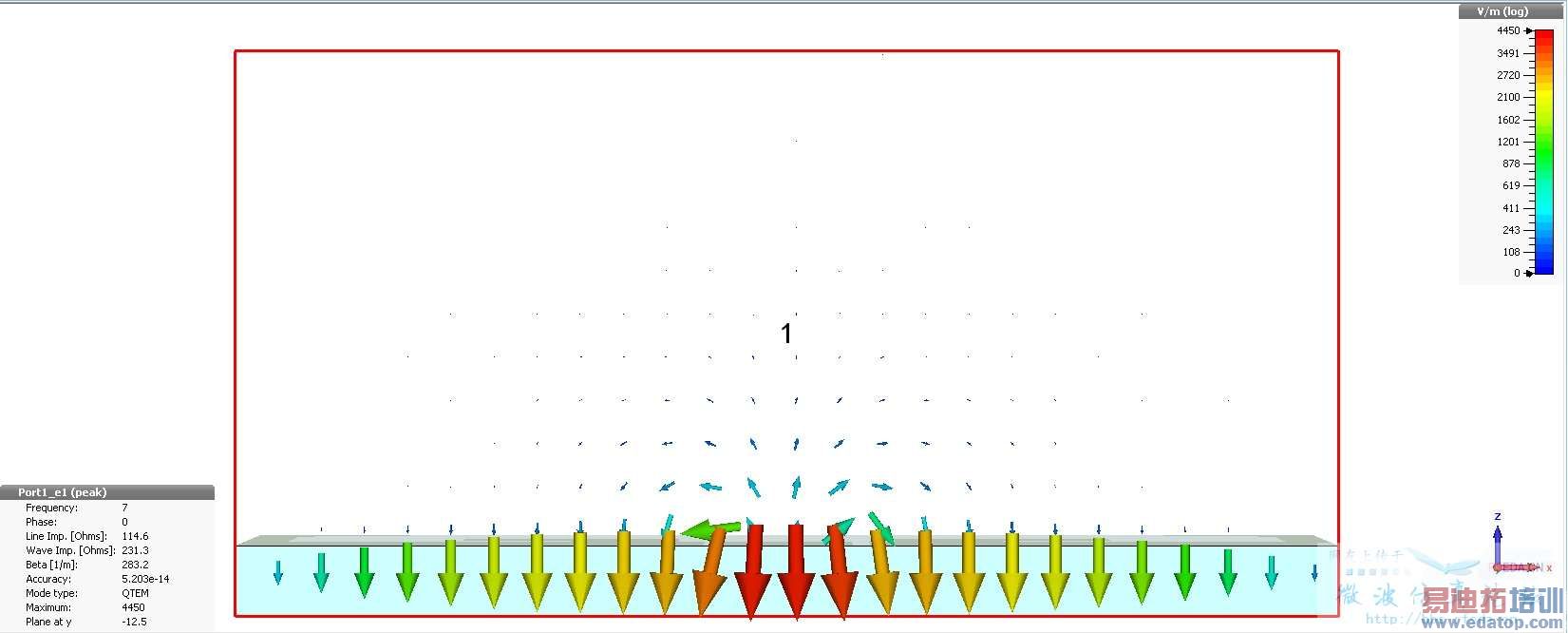

原先模型的波导端口不知道是怎么建的，端口模式不正确：

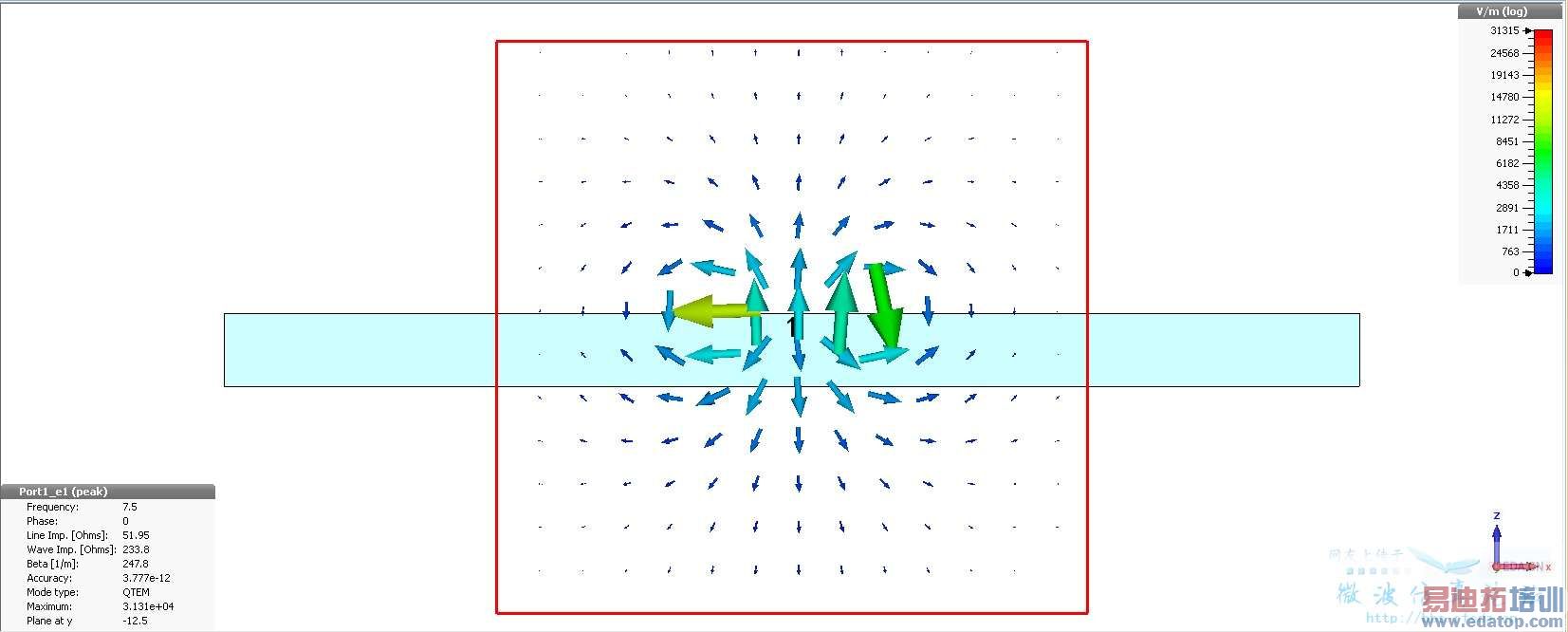

重新创建波导端口，得到的端口模式：

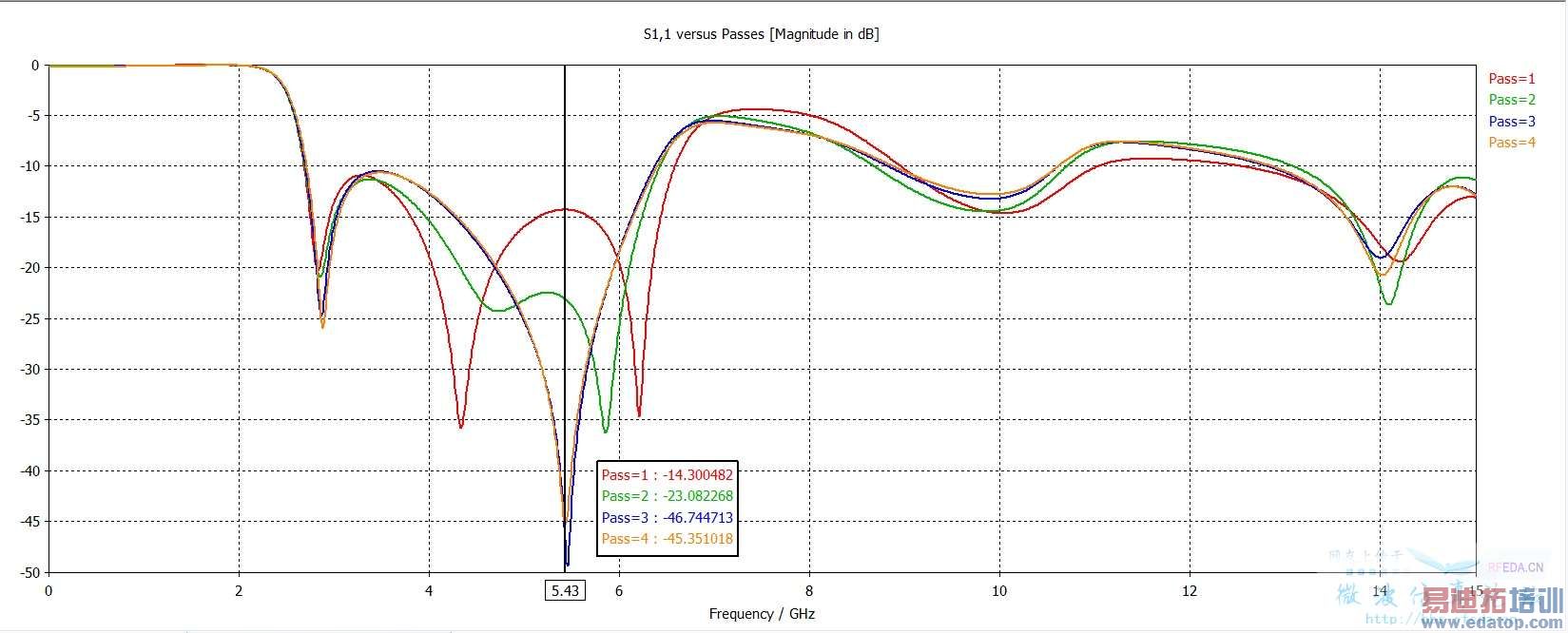

网格优化的结果：

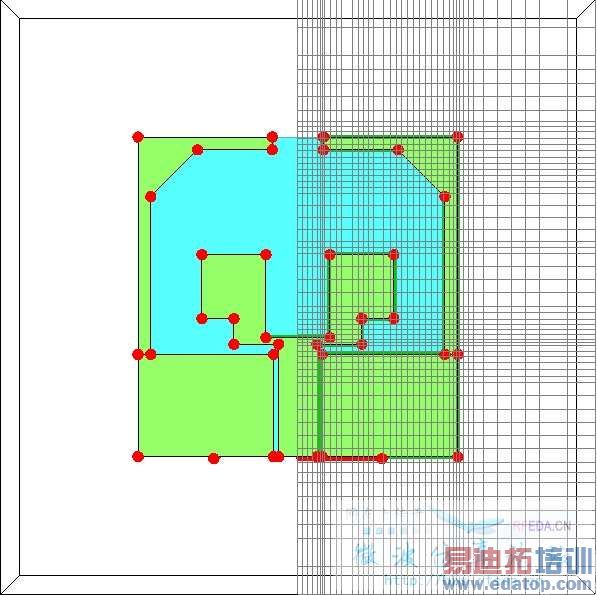

优化后的网格视图：

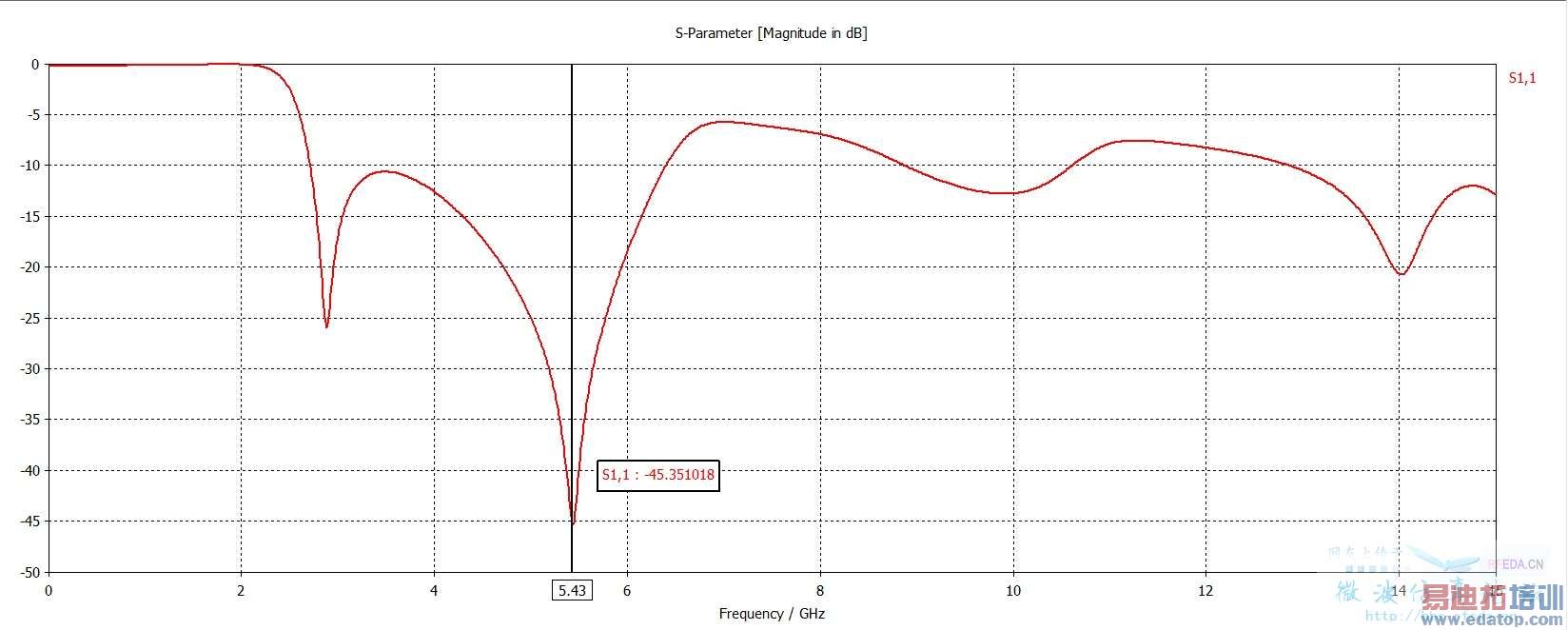

最后的S11：

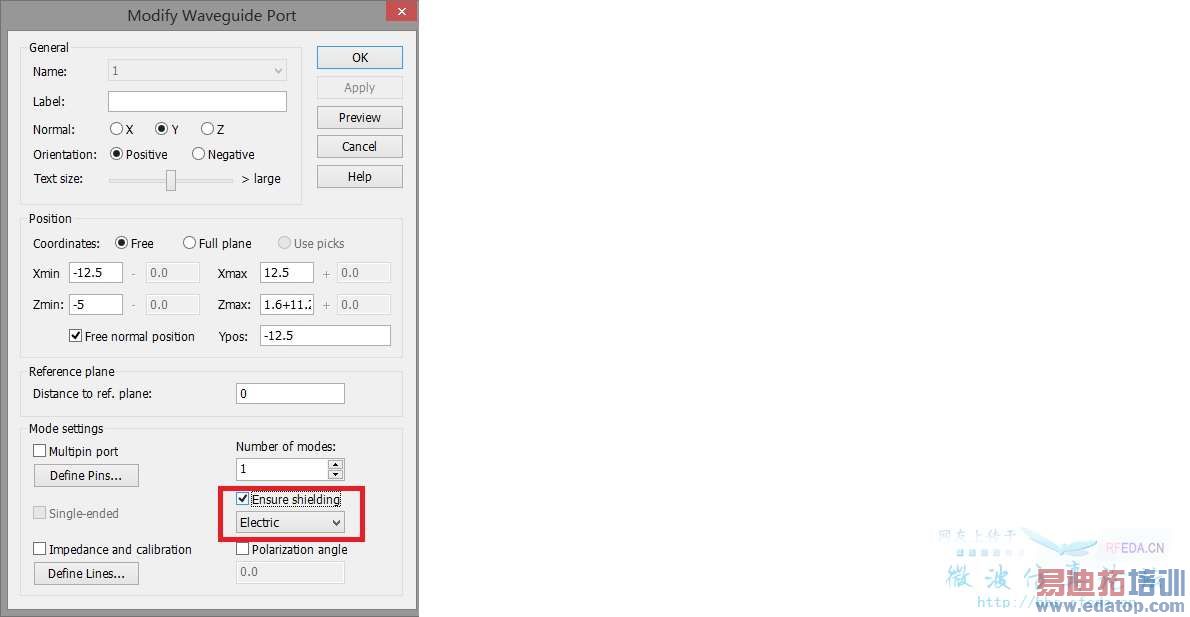

勾去掉。
大神都答复了，补偿一下混点分。

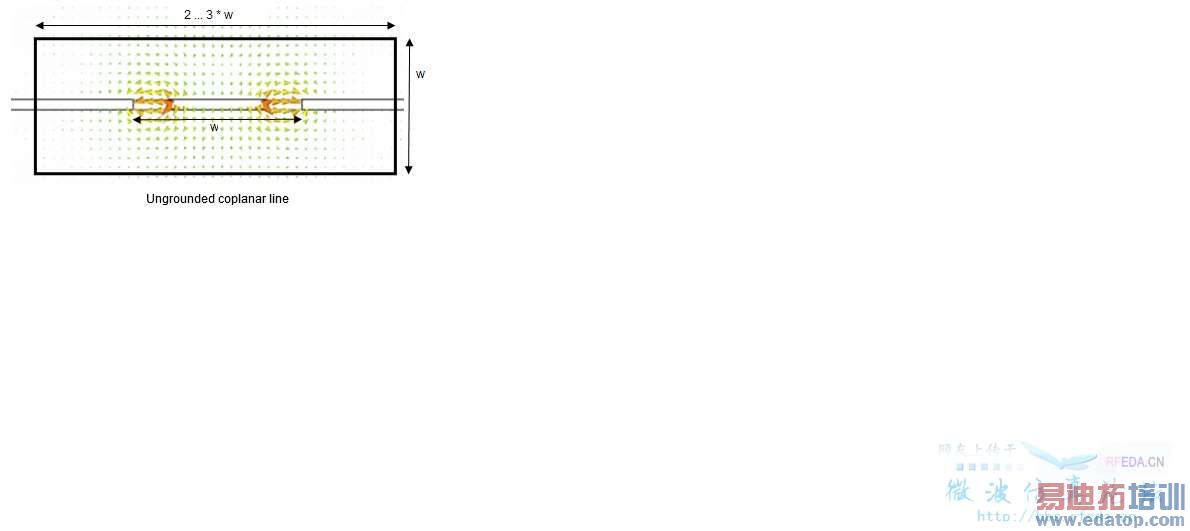

共面波导的端口设置见帮助文件。
