HFSS如何看驻波，怎么我只看到一条直线
来源：edatop
更新时间：2024-10-05
阅读：
results->create report->modal solution data/rectangular plot->category里选VSWR

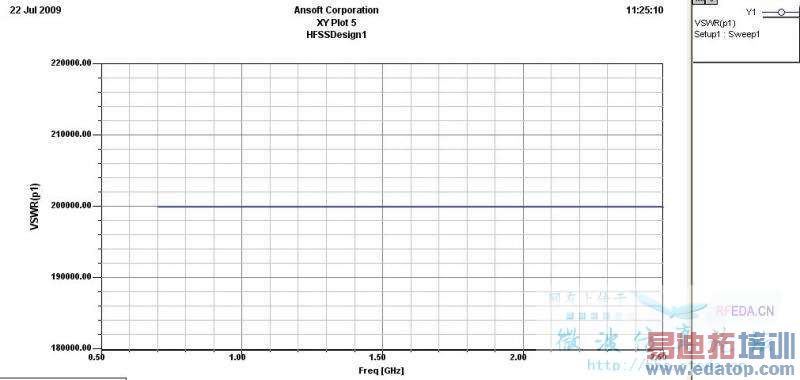

后面的单位需不需选，选哪个？ 如图我只是看到一条直线。
不用选单位，因为VSWR没有单位
难道这个天线驻波真的是20000？吓人啊。
信号全反射掉了，，，，楼主的模型匹配应该有问题
你的模型有问题，所以SIMULATION后VSWR有问题，太大了！
可能是模型的不同部分之间有间隙，未填合
Sorry 不懂这个软件 路过而已 帮顶
你的馈电有问题，信号没有馈进去，否则驻波再大也不可能有200000，检查一下驻波，看看是不是应该设金属的东西没有设成金属
谢谢各位帮忙，俺再看看哪里没搞好！
选VSWR选项即可，不用单位。此驻波图应该是建模时材料设置不对造成的。
