改网格的设定方式？
来源：edatop
更新时间：2024-10-05
阅读：
先前发问了一篇"如何看网格"的文，后来在Field Overlays 中找到Plot Mesh

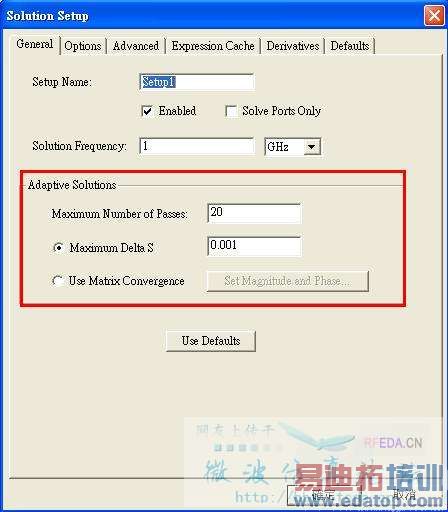

我每次仿真相同一结构，阻抗值都不太相同，都有些许数值上误差，想说是否没有收敛，所以想看网格分布，看到网格后又觉得应该可以在分割细一点看看，但我都是预设值仿真而没设定过网格。 请问大大，我该如何设定网格呢??第一步是要先做什么??是在下图红框内改吗?那Adaptive Option选项内的最大数量要改吗??
档案在这，麻烦请大家帮我看一下阻抗吧....我的Z参数跟其他人说的都不一样麻烦让我有个对照吧，拜托
deltaS代表本次计算得到的端口s参数与上次计算得到的S参数的差，在HFSS中用来表征收敛的情况。
Z参数变化还可以吧，600多欧姆变化个几个欧姆还是正常的吧。
模型地区匹配不太好呀
ABC设的也太大了
那一般来说 ABC的尺寸该设定为天线尺寸的多少倍呢??我是在书上看到要5倍大，另外我想改变端口的切割密度，是该在哪里改才对??麻烦请各位大大帮忙解惑一下^^
