请教一个HFSS仿真矩形波导+微带的问题

具体情况是这样：
一个矩形波导，在波导的底部铺有微带线，信号从波导的一端进入，只要观察两个波导口的S11和S21就可以了
问题：
1，求解模式选择哪个？Drive mode 还是 Driven Teriminal？
2，Sweep type 选择哪个？Fast？还是Discrete？还是interpolating？
3，加激励的时候选择waveport，端口是否需要归一化呢？
加waveport的这个面，是只选择真空的波导端口还是真空的波导端口+微带在这个面上端口呢？两者的仿真结果相差很大
谢谢

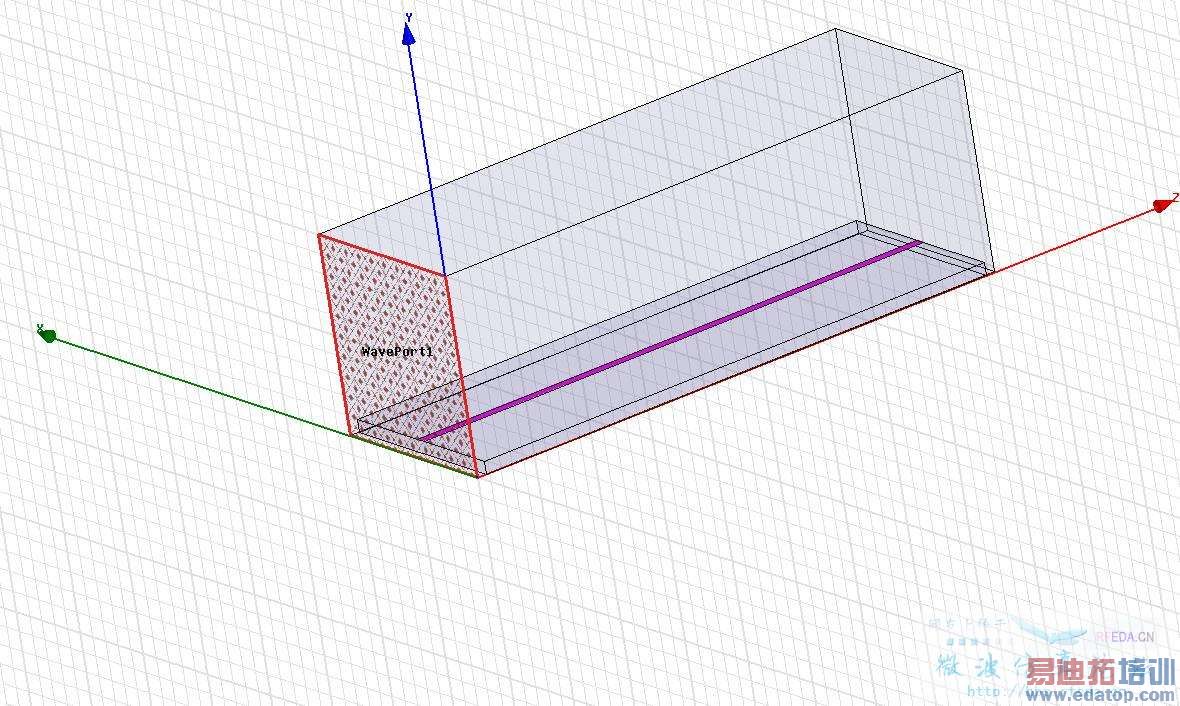

附件中是我的例子，模型如图model e E: J
其中“delt”是微带线比矩形波导短的长度，即 波导的长度-微带线的长度=2*delt 问题1：当delt=0的时候，为什么矩形波导没有了截止频率（如图delt 0），变成全通的了？是说全部从微带线过去了？不应该啊

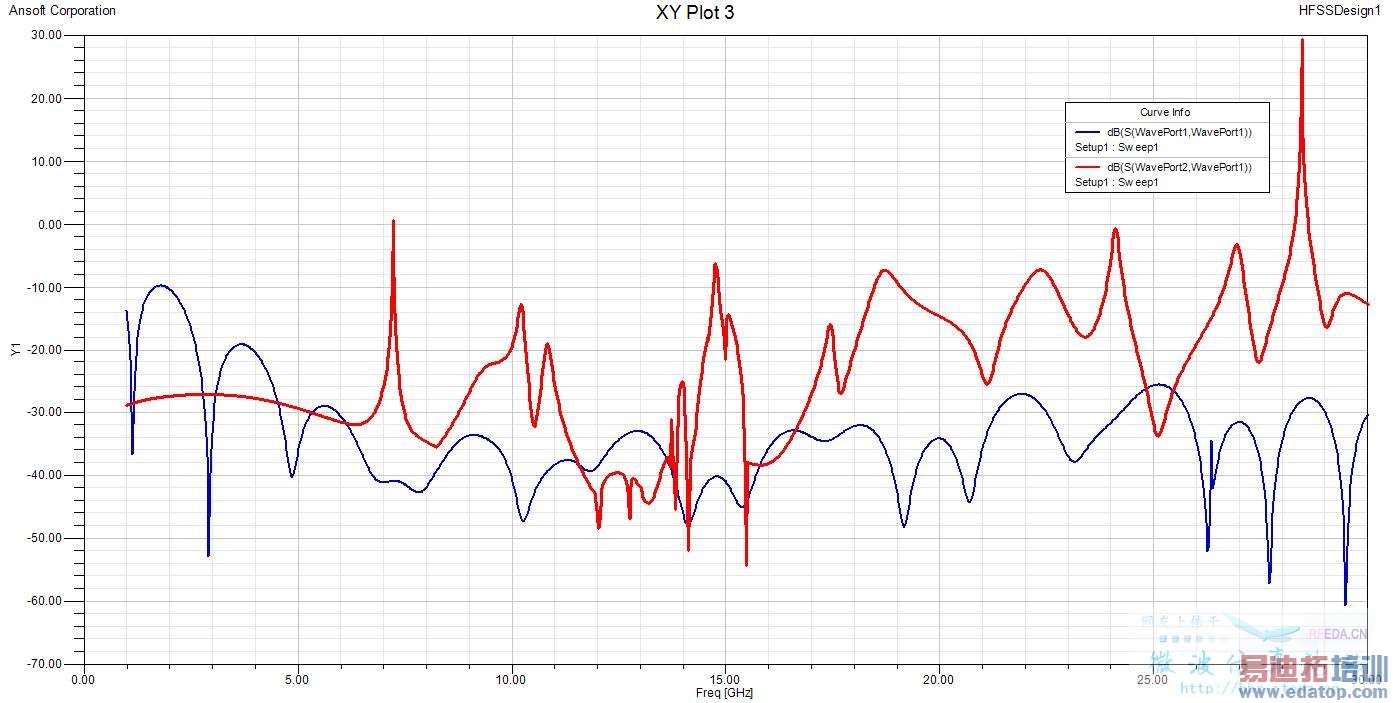

问题2：随着delt从0.1变化到0.5（如图delt 0.1-0.5），为什么图形这么奇怪，在截至频率之前（大概是16G）出现了一些谐振峰？这些谐振峰难道是微带线引起的？没道理啊
问题3：如图delt 0.1-0.5,为什么在截止频率之前S11的模+S21的模不等于1啊？这是为什么？难道被吸收了？介质板吸收不了这么多啊
谢谢大家解答

小图 | 大图 图片

附件是我的例子

Drive mode
Fast
waveport真空的波导端口+微带在这个面上端口
我是这样想的，呵呵，不过我也是初学者啊。
