八木天线的设计与仿真请教

来源：edatop 更新时间：2024-10-05 阅读：

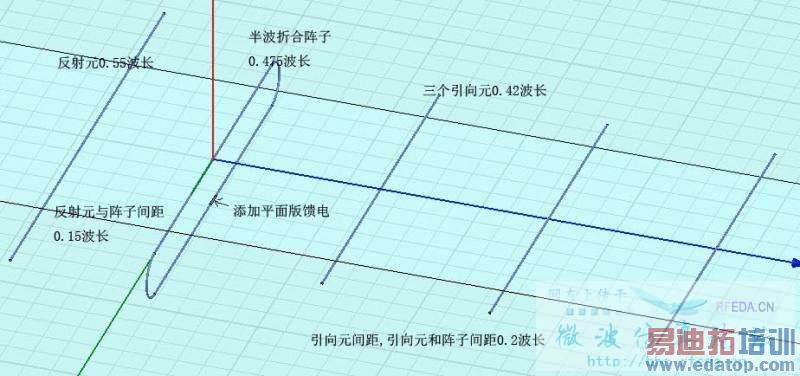

大家好，我是新手，最近正在设计一个用于FM的八木引向天线（中心频率95.9MHz），并要制作出来。要求88-108MHz波段驻波比小于1.5，增益在10db。（设计的八木天线见附件）
现在有如下问题： 1.设计方面：用HFSS仿真时，八木天线中间的那根支撑杆不需画出吧？我看课本上说每个单元中心处一定是电压波节点（相当于接地），那么各个单元间距图纸上说0.15--0.4波长均可（真的吗？），我就随便取了0.2波长。

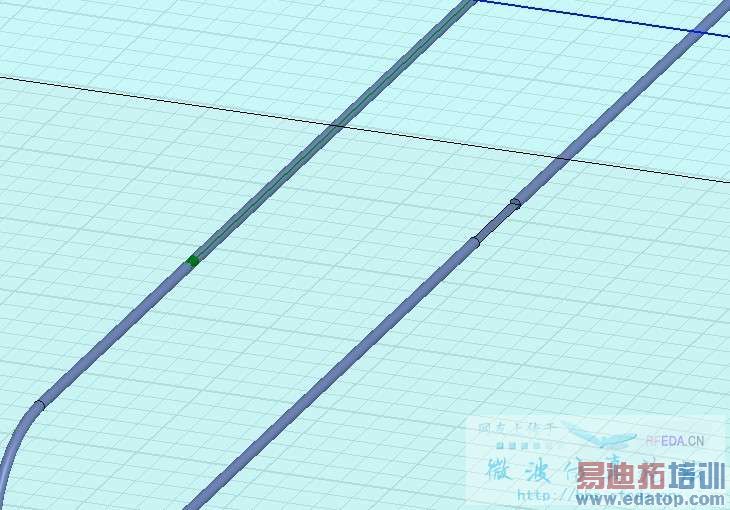

2.偶极子馈电：我不知道如何给偶极子进行馈电，看了网上的一个例子，用平板取线积分方法进行，阻抗75欧（其实也不知道为什么要这样子，看了网上的说法很含糊，不理解），这种馈电方法对吗？希望给予详细解答
3.求解时：setup，adapt frequency 95.9Mhz;max delta s=0.02 max number of pass=0.06；扫描取80：1：120Mhz,discrete（其实很多不明白）。速度慢到家了，可以说两个小时没出结果，这是哪方面出问题了？
4.就阶段求解结果来看非常不理想，远场最高增益才9db.而且波束宽度很大，方向性不好，驻波比90Mhz时还在2以上。带宽压根无法保证。这个应该是设计问题，但我却不知哪里出错了。
请大家帮帮忙！帮帮小弟一把。(rar压缩文件是我设计的hfss文件)
