仿真天线如何在缝隙处加port

来源：edatop 更新时间：2024-10-05 阅读：

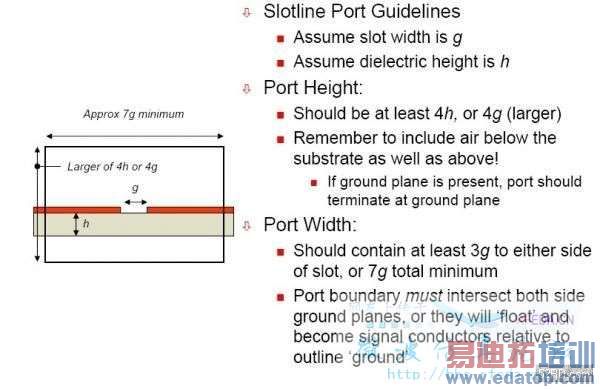

如下图1：是贾宝富老师PPT上设定缝隙port的方法，请问该方法设定的port是waveport还是lumpport，还是二者均可呢？

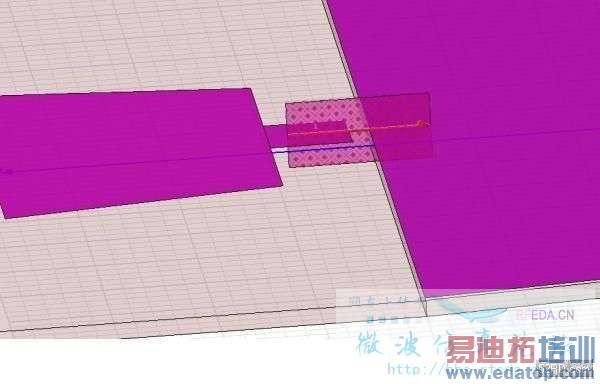

如下图2：是本人正在仿真的天线，若在缝隙处加水平或垂直的port(是指port所在的矩形与缝隙平行或垂直），回波损耗结果均不同，而随着port的尺寸的改变，回波损耗也是不断的变化（天线结构无变化，只改port尺寸，也就是改port所在矩形尺寸），请高手指点到底该缝隙处如何加port？不胜感激！
图2：铜箔（粉红色）在PCB的同一面上，左边是馈线，右边是接地板，粉红色的是在同一水平面上，中间有一缝隙（无铜箔），所加的port是我按照贾老师的方法设定的，port为lumpport，处在微带线的正中间并垂直缝隙及PCB所在面，这样加port对吗？非常感谢！
