HFSS11 中如何画等高线场图谢谢
来源：edatop
更新时间：2024-10-05
阅读：
在网上搜了许久，只看到HFSS软件的介绍中说可以画 等高线，其他的就没有了，恳请各位高手指点一下，先谢谢啦！

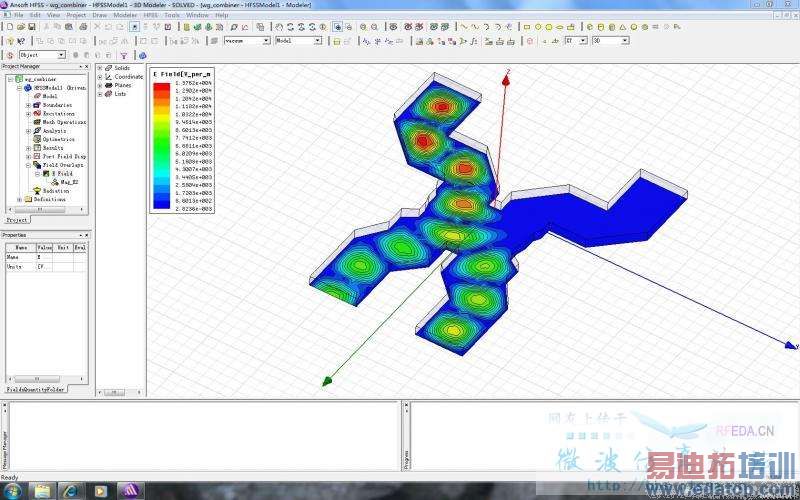

是这样吗?

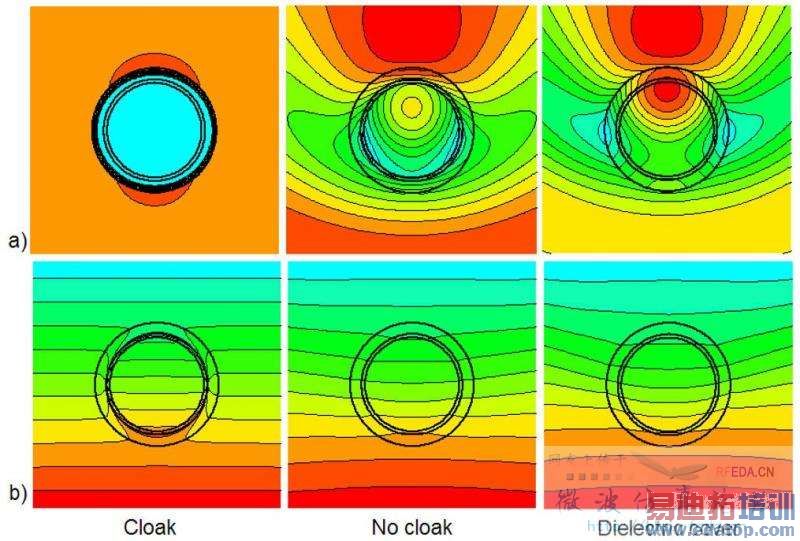

看的不太清楚，场图是肯定的，我画的场图只能用颜色来表征场的大小，各颜色之间没有等高线，我想要如图的这种效果
恩,明白了.这个不算是等高线吧
操作应该是
右键单击E field - modify attribute - 选plots页 在scalar plots中把outline钩选上。如果要改变场表示形式，就改isoval type
其中有我那个图中的等高线模式
昨天我也弄出来了，谢谢啦！再请教一个问题：HFSS里能不能画场的相位图？
可以,选vector那个
好像选vector做不出来，要求是效果跟我上面那幅图的第二行图是一样的
