HFSS建好对称阵子列天线的模型，仿真也通过了，看远场区方向图出错
来源：edatop
更新时间：2024-10-05
阅读：
我建好对称阵子列天线的模型，仿真也通过了，想看远场区的方向图，可是在执行以下步骤时：results--creat report--far fields--3d polar plot，出现了一下的错误：
duichenzhengzilie (E:/ansoft/)
HFSSDesign1
[error] Field, Near Field, and Far Field reports cannot be created without specifying an appropriate setup geometry - polyline, sphere, or infinite sphere respectively. Please create one before creating a report. (4:35 下午 三月 19, 2010)
[error] Field, Near Field, and Far Field reports cannot be created without specifying an appropriate setup geometry - polyline, sphere, or infinite sphere respectively. Please create one before creating a report. (4:43 下午 三月 19, 2010)
麻烦各位大侠看看该怎么修改。

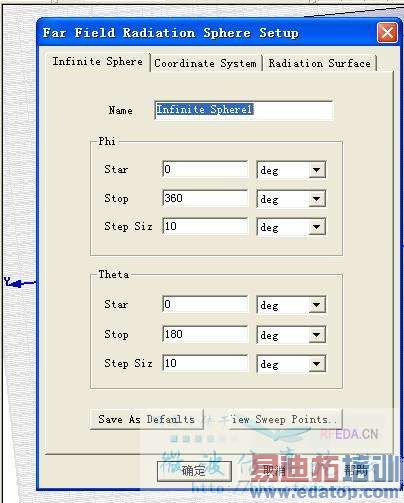

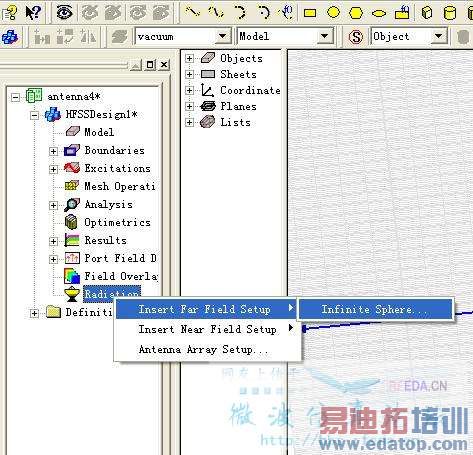

想看天线的远场，那么，你要先在软件里面进行设置，如下图所示，点击确定（也可以根据需要修改参数），重新运行一下，就可以看远场了
