贴片天线E面H面如何确定
来源：edatop
更新时间：2024-10-05
阅读：

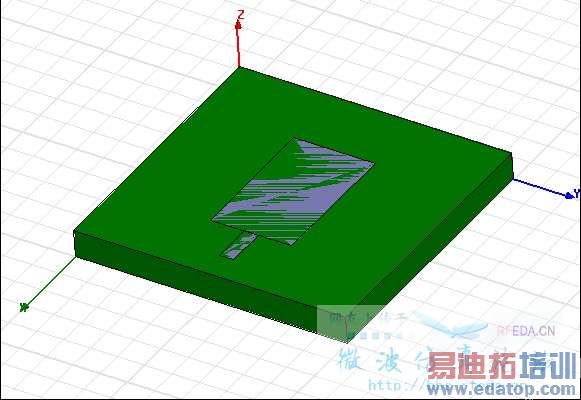

天线如图所示，微带线馈电，辐射边应该是贴片沿X轴的两边吧？其E面，H面是哪个平面呢？
EH分别指的是 EH最大的面 可以做图看E field 和H field
你这个匹配了吗？感觉窥电的位置还是不太对呢，窄边窥电的话中间应该是不匹配的。
场方向好像和宽边窥一样的，即平行于宽边的方向是H面，垂直于宽边的方向是E面。
