耦合带状线

来源：edatop 更新时间：2024-10-05 阅读：

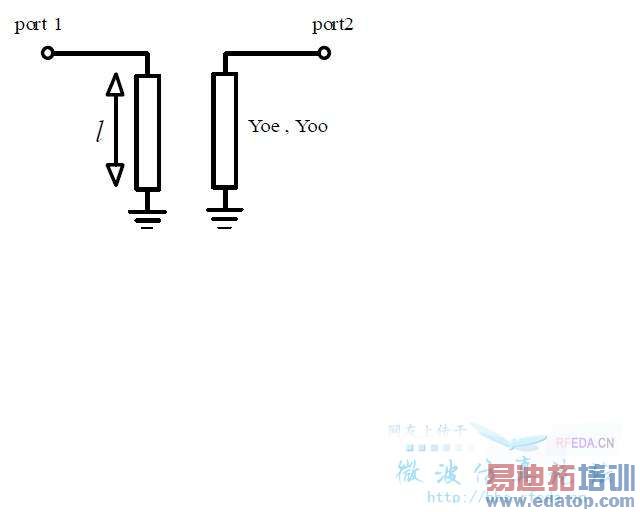

如图所示的两条传输线，j通过奇偶模理论，算出它们的自电感是0.46nH,它们之间相互耦合的电感为146nH，（在5.3GHz时）采用的是带状线，介质厚度为0.26mm，相对介电常数为7.8，线宽为0.1mm，线间距为0.4mm，线长为1.18mm。别人说耦合没有这么大，我也感觉有点大，大家讨论一下，到底这个耦合量有多大？怎样算或者仿真才是合理的？对于多条传输线耦合是不是就是两条传输线耦合的叠加？
