远场辐射边界设置的问题

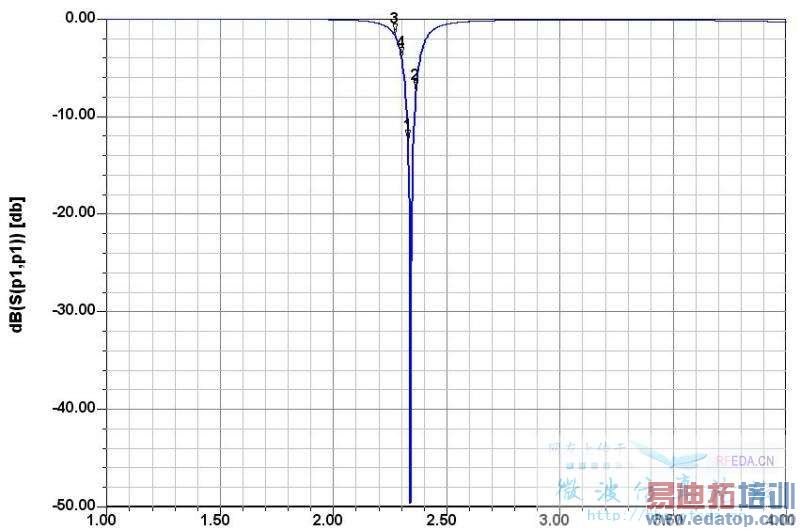

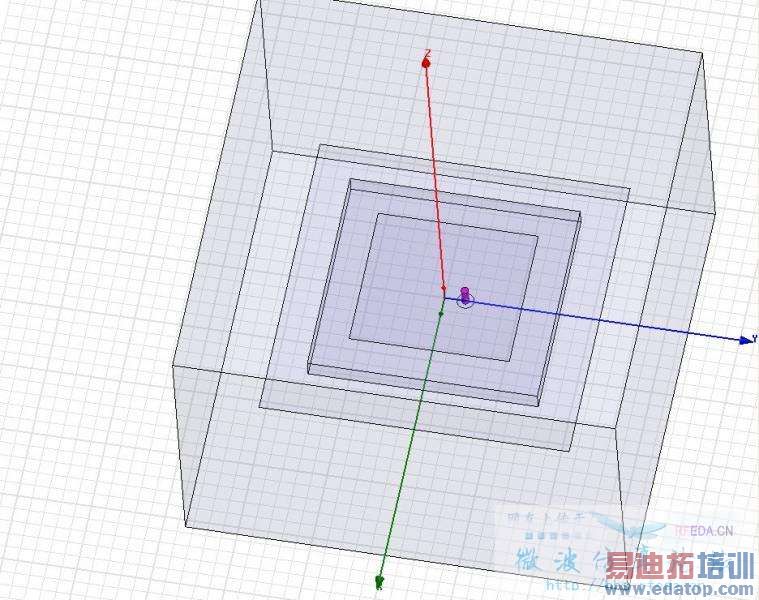

这是我设计的微带蓝牙贴片天线，同轴馈电，S11的图形如下：

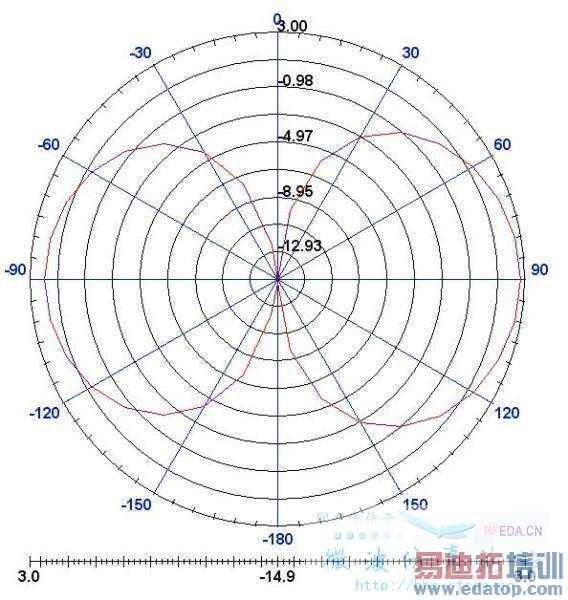

中心频率为2.35G，与理想的2.45G有偏移。在2.35G时的VSWR为1.359.我认为阻抗匹配已经基本做好。 问题的关键就是方向图，我设Phi:090,step:90;Theta:0180,step:10，结果根本看不到方向图。而我设置Phi:0360,Theta:090,方向图为： 现在我对这个模型的E.H面产生了疑惑，请大家跟我讨论下，这个模型的E.H面应该是什么，问题是出在远场辐射边界设置呢，还是有可能的其他问题。

是CST仿真？

HFSS

是HFSS仿真的微带蓝牙贴片天线。大家帮我看下这个方向图是怎么看的，谢谢。

Phi:090,step:90;Theta:0180,step:10
改成Phi:090,step:90;Theta:-180180,step:2Phi:090 代表e面和h面的方向图

问题没听得太明白。看不到方向图？一般看微带就是PHI0PHI90，除非要看水平圆度

不好意思，是看不到3D的方向图，2D的能看到

你用的是10版本 还是11

我用的是HFSS10

Phi:090,step:90;Theta:0180,step:10
的话看3D方向图不是两个单面么。。PHI只有0和90.。
