hfss仿真矩形贴片天线的问题

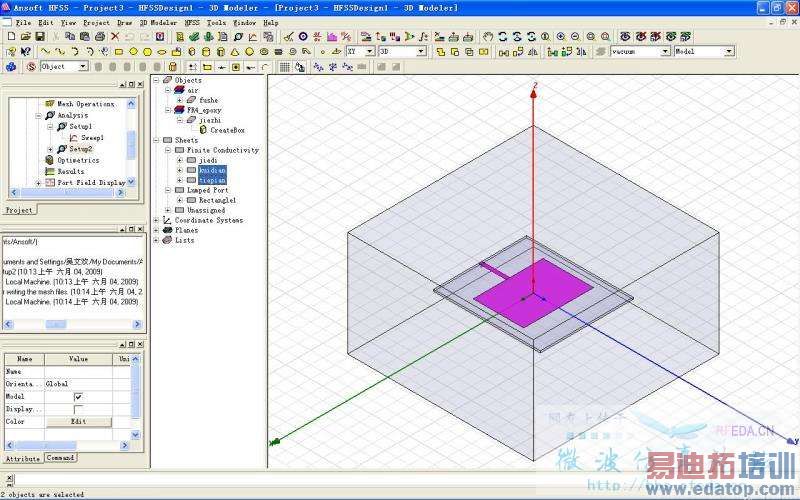

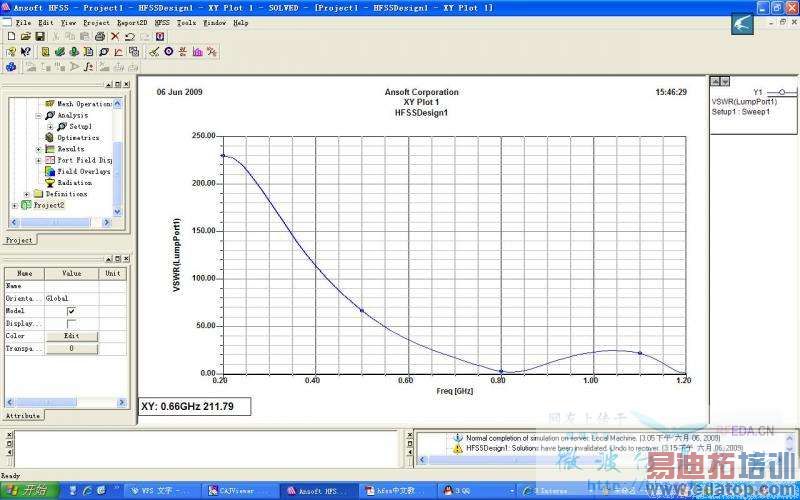

鄙人刚开始学习hfss，下面是我做的一个矩形贴片天线的仿真，但驻波比太大，请问高手们怎么解决啊？
图形 起点坐标尺寸 （x*y*z）(mm) 材料 边界
介质板-75， -86.1， -3150*172.2*3FR4
接地板-75， -86.1， -3150*172.2*0 Finite conductivity
贴片-56.5，-40.8， 0113*81.6*0 Finite conductivity
微带线-2.8， -86.1， 05.6*45.3*0 Finite conductivity
馈电面-2.8， -86.1， -35.6*0*3
辐射边界-150， -150， -85300*300*170AIR Radiation

一般侧馈时可以使用阻抗变换器进行阻抗匹配，或者将天将切一个槽，微带线伸进去馈电，很常见的……

顺便问问，楼主的这个天线波端口怎么设置的？新手不明，望赐教

1. 问题出现了，根源不是软件，而是理论，软件只是工具，所以首先看看你的尺寸是否合理。一般来说驻波反应了阻抗的匹配情况，而且对于类似微带设计是有一定的经验参考的。
2.端口的设置问题，请查看hfss的文档，本站里有。
3.作为新手，不是提出任何问题的理由，自己也得尽力去熟悉软件的用法，而不是遇到问题就求助，这样会影响你提高的进度。

选中馈电面，右击，选择assign excitation ——lumped port,按提示下一步，把integration line下面的改为new line,再下一步，然后在图中画积分线，积分线是从馈电面底边中心连接到上边中心。

参数是利用公式算出来的，肯定跟实际有误差。
对于新手遇到很多软件应用的问题只要提点一下就能明白，可以剩下大堆查资料的时间。这些资料有好多都得下载，而下载出来是不是有用也不得而知。

你这种边馈的阻抗可以达到100--300欧姆 ，而你你微带线大约也就几十欧姆吧严重不匹配
