HFSS仿真图出来VSWR太大主要有什么原因？

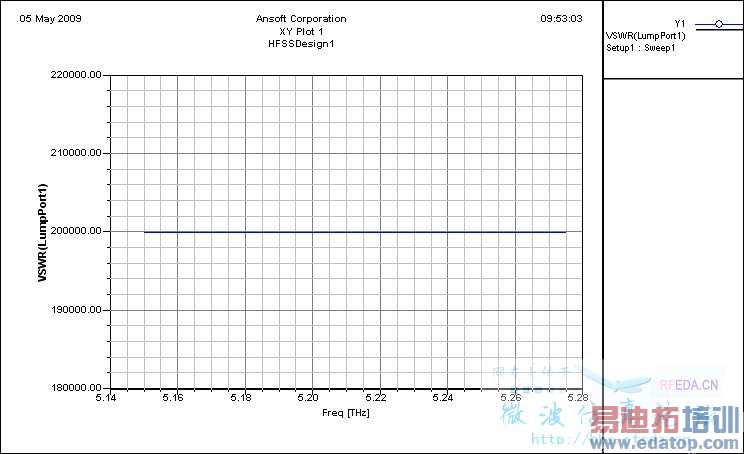

我的驻波比怎么到了20万啊 ！ 还是条水平直线
求各位高手帮帮忙
这是双极化微带辐射振子四单元阵列天线
谢谢了

楼主，说详细点了，最好是把模型传上来啊，这样大家才能帮你找原因。

能不能帮我仿一下

正在仿，发现一个问题，SWEEP里面应该是MHz吧，貌似LZ设置成GHz了

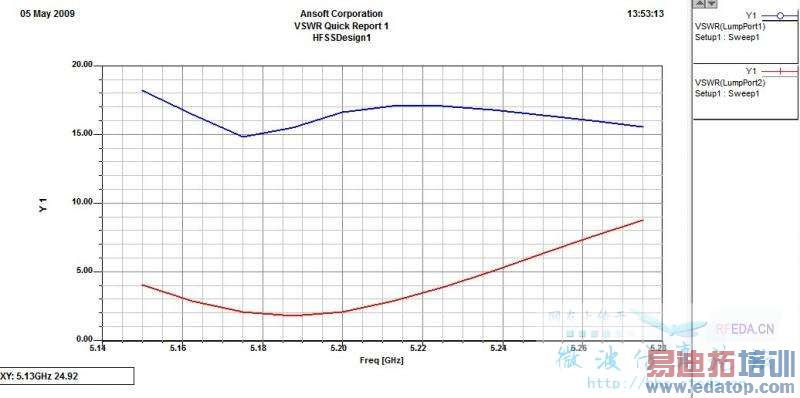

改正上面错误，这是结果

顺便把源文件发上来吧

谢谢了 那这个图对不对呀

是不是驻波比一般小于三

这个LZ 是什么

VSWR一般是小于2就可以了吧，但还是要看你的那个天线的具体要求。
我不知道这个图对不对，不知道你的具体要求是什么。
还有，LZ是楼主的意思，就是说第一个发帖的人，比如在这里就是代表你。
还有遇到这种有对称的形状，画的时候多运用对称旋转之类的，可以简化画图时间。
