HFSS仿真cpw是否要指明归一化阻抗?
来源：edatop
更新时间：2024-09-28
阅读：

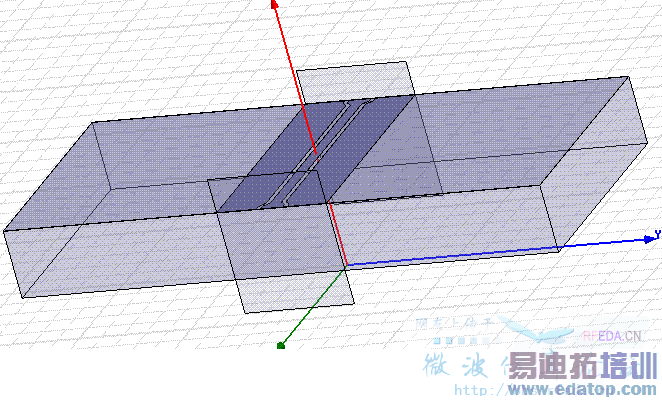

请教高手仿真cpw是否要指明归一化阻抗50欧?(考虑用网络分析仪+探针平台的50欧接头测),但HFSS一旦指明归一化阻抗50欧,其S11,S21就发生了变化,另外波端口大小要如何设?图一模型长1mm,宽4mm,Si衬底500um,上面薄膜及电极0.5um.电极厚0.5um,两边地线电极宽50um,中间信号线电极宽25um,图二HFSS指明归一化阻抗50欧的界面窗口. 若不指明归一化阻抗,是否HFSS就默认是从微波空气中射入CPW?
不需要
前面高手,请问为什么不需要指明归一化阻抗, CPw是准备用网络分析仪来测的,而其连接线是50欧特征阻抗的,如果不指明归一化阻抗,则仿真结果就会与测试结果不一致呀?
我也在关注这个问题，希望高手解答一下？
不需要，我比较过，大家不妨比较一下，无论归一否，结果都没有差别。
用波导端口的时候，默认参考阻抗（用来计算反射系数）为50欧姆，不需要归一
用集总端口的时候，需要设为50欧姆，所设的值就是参考阻抗（用来计算反射系数），
至于归一的用途，我想是用来画史密斯图的时候，归一化所用的参考值，对仿真反射系数没有影响
