贴片天线HFSS设计模型求鉴定
毕设要求做应用于MIMO系统的天线，周围用HFSS的人挺少的，我一直处在自己摸索阶段，照着网上的一些实例做了个最简单的模型。在一块介质基片上有两个方形贴片的天线，由两条微带线分别馈电。下面是我截的图
因为我对HFSS的应用还不熟，现在临近毕设答辩了，可我还不知道做的模型是不是正确。我把模型发上来，希望版上的各位熟悉HFSS的帮我看下，提出些你们的意见，非常感谢
问几个比较白的问题：
1、两个天线单元在同一个空气盒中时两个馈电端口需要做什么不同的设置吗？
2、3D远场图和辐射方向图什么的是两个天线分开看的还是合在一起看的？
3、它们间的互偶用什么参数来看的啊，是S21吗？
各位有了解的吗？
1 2 可以一起回答
如果你想看其中一个 就在edit source里面讲该天线的端口输入设置为1 另外一个设置为0 默认就是这种状态
如果想看两个天线合成方向图 在edit source里面都天线的端口都设置成1 当然他们的相位可以设置成任意的值 看你自己的要求
互耦 就是看s21
非常感谢faintt的指点，呵呵。

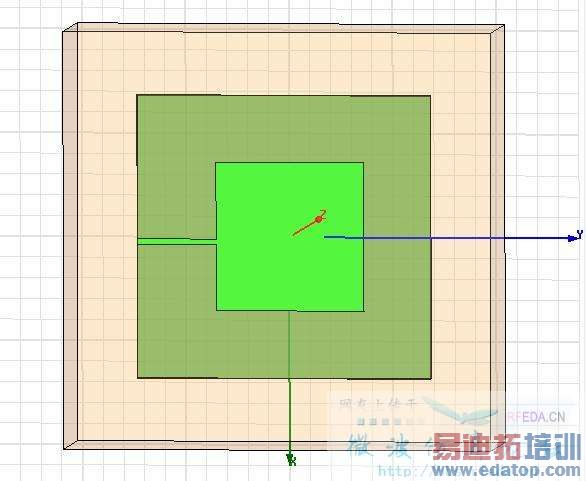

还有一问题，我仿真的一个单贴片天线中心频率为1.85GHZ，介质的Er=4.6,H=1.6mm，金属层的厚度0.035mm，方形贴片的长宽均为35.70mm，侧馈的微带线宽为1.27mm。

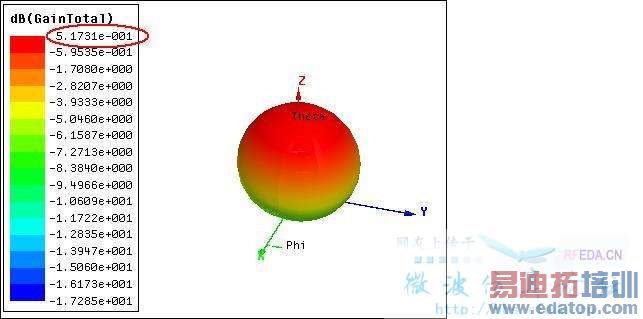

仿真的结果增益才0.5dB左右，看别的贴片天线的增益都不止这么点，有没什么方法能让增益变大呢？通过改变参数还是改变天线的形状呢？
那你看你天线的方向性系数是多少？匹配做好了吗？可能天线本身方向性系数很大，但是馈电端口回波损耗太大了，导致天线增益很低
方向性系数是看DirTotal(dB)的吧，最大的地方有4.5dB左右。
天线的图就是3楼帖的，没有用阻抗变换器。
仿真出来在中心频率的时候VSWR=1.06，S11=-31.04dB，lumpPort=47.5+1.37deg，这样能算匹配做好了吗？为什么增益会这么低呢？
我根据你的尺寸仿真了一下，天线的增益至少有6.9dB，不知道你是不是设置有问题，你的馈线长度多少？我的回波损耗倒是没有你的小。
回reedick：我的天线馈电长度是1/4波长18.9mm。可能因为我按照优化出来的馈线宽度1.2687918019392mm直接分析的，太精确了，所以回波损耗比较小。
看增益是不是可以按照3D增益图的最大值来看啊？我把单贴片的模型贴上来了，你看看整个模型和你设置的一样吗？
是端口设得不对。看看这个。是别人的，也是在这个论坛上下的。不过我忘了是谁了。
谢谢wwwjjjsss，我把端口再设大些试试，有结果了再发上来。^_^
