gps天线的仿真问题
来源：edatop
更新时间：2024-09-28
阅读：
本人初学HFSS10，最近在做一个关于gps圆环微带天线的天线，谐振频率在1.575GHZ，在仿真中，谐振频率正确，然而驻波比和带宽则不符合要求，还有关于在看e h方向图是phi和theta应该是怎么设置呢？在线等。急

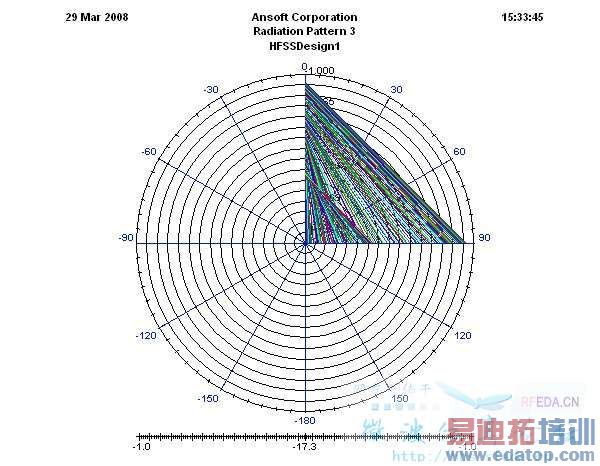

出现下面的方向图，问题出现在什么地方，应该怎么该呢？
新手刚来，还没有太多东西，否则统统奉上
1.575GHz单频工作的GPS天线带宽只要2MHz就行了啊，应该还是很容易满足的
如果驻波不行调下馈电点的匹配
你画方向图的时候设置有问题

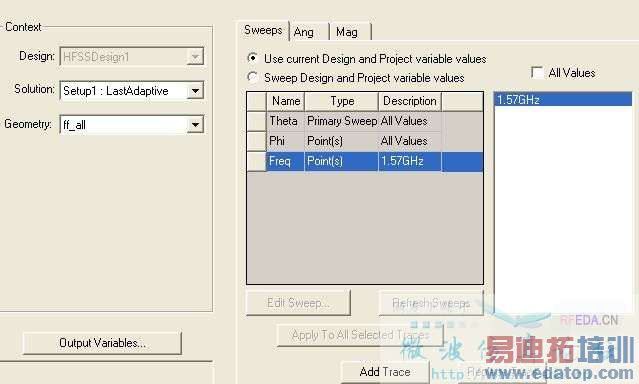

phi和theta肯定不能都选All Values吧
一般如果你天线最大辐射方向在z轴上，theta选All Values
phi取0度还是90度决定E面还是H面，具体看你天线怎么放置的
不要都all value，看看那个是要变化的，哪个是固定的度数。
我也在做GPS天线.啊能加我QQ:29292493
不能都选all value，要选一个参数是固定，另一个是all value
和我开始遇到的问题一样，一般thete全选， phi选取一个值就可以
