HFSS中最大增益频率曲线的问题
来源：edatop
更新时间：2024-09-28
阅读：
请问HFSS可以看最大增益频率曲线吗？,如果可以，应该怎么操作？听说好像不行，但是CST是可以的，小弟亟盼回复！谢谢大家！
可以看。建立远场矩形图，然后设定频率主扫，theta和phi设为最大辐射方向，然后Y设为gaintotal
远场结果 天线参数 里面有一个 peakgain
把x设置成频率主扫就可以了
回复wzbdlmu：
你好，请问heta和phi设为最大辐射方向设为多少度？谢谢
这个得看你的天线结构是怎么摆放的，以及主瓣的方向，因不同情况而变。
比如垂直于Z轴的端射阵，应取theta=90,phi=90
谢谢joabery.我试试

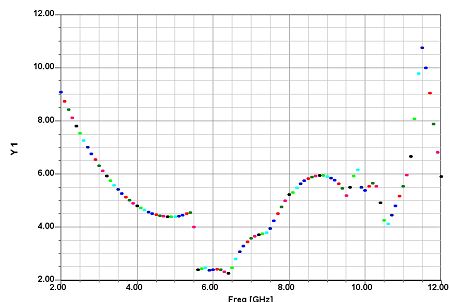

回复hgc1979：我按你的方法画出来是这样，对吗？谢谢
