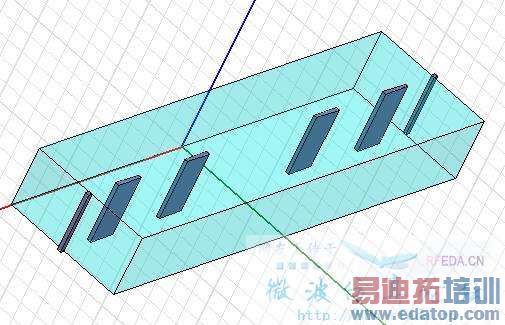

E面金属膜片滤波器的HFSS仿真

请问这种滤波器的端口和激励怎么设啊

哪位大侠帮帮忙，不甚感激……

空气盒再拉长一点

外面是个波导，我设置了侧面四个面是理想导体，不知道加什么样的激励，有经验的帮帮忙啊

波导加长　　　输入输出面设成波导端口不就行了

波导要加长，在波导的输出输入面选择平面，加wave port

楼上两位正解，谢谢了

金属滤波器的输入输出端设定为waveport端口，端口设置中的积分线沿着电场最强的方向设置。
在仿真中，为了使waveport激励的能量有效溃入滤波器中，需要拉长波导，具体的数值在我仿真过程中应该在0.5-1个波长之间就可以满足仿真要求了。
