Boundary Display的问题
来源：edatop
更新时间：2024-09-28
阅读：

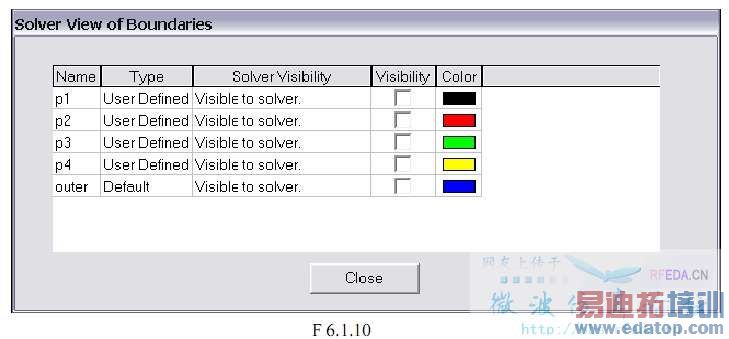

fullbook上不仅有四个端口还有outer的选项，为什么我的只有四个端口而没有outer这一项呢？

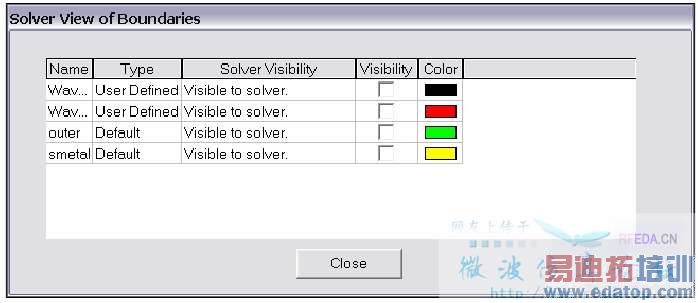

而在Coxial Connector模型中fullbook上是四个边界，而我的只有三个，没有那个smetal，难道是我建模中少了什么步骤了？
请高手指点下，谢谢
楼主应多看看HFSS自带的full book或online help
1.outer是缺省边界，By default, all HFSS model surfaces exposed to the background are assumed to have perfect E boundaries，接触background（background包围几何体，填充未被该几何体占有的空间）的表面自动定义为理想E边界，给边界名称：outer。缺省的东西楼主不必太在意，可能你把外表面定义成perfect E边界了，所以无这个缺省边界。
2.第二个同轴连接器的问题，没有看到你的模型，还是定义边界的问题，应该也不是问题，这个smetal也是缺省的，楼主自己看看
